Вся информация, касающаяся VRX932LA-1, применима и к предыдущим сериям VRX932LA.
Сдвоенный VRX932LA-1/VRX928LA
Мониторы VRX932LA-1/VRX928LA созданы специально для того,
чтобы безопасным образом закреплять по два монитора на стойке.
Это и отличает их от обычных мониторов. Специально
сконструированное гнездо для стойки обеспечивает два варианта
угла наклона монитора. Передняя часть подходит для большинства
конфигураций. В этом положении нижний монитор разворачивается
на 15° вниз (обеспечивая, таким образом, покрытие ближней
области), а верхний направлен строго вперёд (покрывая дальнюю
область). В идеале, зрители не должны видеть верхнюю и нижнюю
части монитора. Как правило, переключатель конфигурации массива
(Array Configuration Selector) на панели разъёмов нижнего монитора
следует устанавливать на «короткую дистанцию» (-3 дБ), а верхний
монитор – на короткую (-3 дБ) или среднюю (0 дБ).
Размещайте мониторы на стойке по одному. Убедитесь в том, что
мониторы скреплены между собой с помощью дополнительных

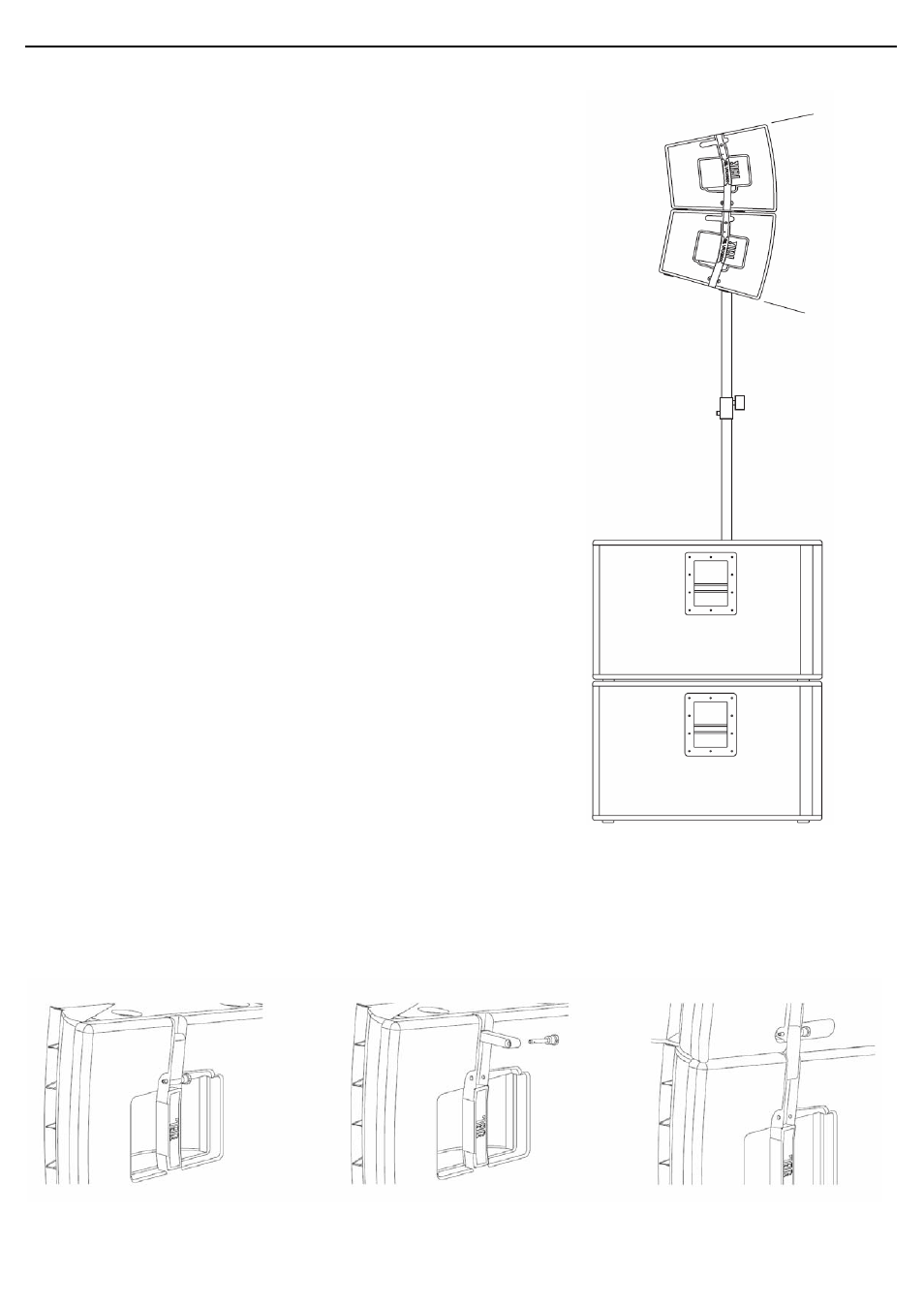

крепежей (см. ниже). На иллюстрации показан штатив для
мониторов JBL SS4-BK и
сабвуферы SRX718S.
Не
устанавливайте более двух мониторов VRX932LA-
1/VRX928LA на одной стойке.
Скрепление между собой мониторов VRX932LA-1/VRX932LA-WH/VRX928LA
При установке двух или более мониторов VRX932LA-1/VRX928LA, их следует скрепить друг с другом с помощью
встроенной крепёжной рамы и стопорных штифтов. См. иллюстрацию ниже.
Безопасные комбинации:
VRX918S с VRX932LA-1
VRX915S с VRX928LA
ВНИМАНИЕ:
Следует использовать только стопорные штифты, предоставленные компанией JBL.
_____________________________________________________________________________________________
17
