Подвесное крепление в долгосрочных инсталляциях
Для долгосрочных инсталляций рамы VRX можно подвешивать с помощью рым-болтов M10. Следует
использовать только кованые болты, способные выдержать большую нагрузку. Набор включает в себя три
кованых болта, разработанных JBL Professional (номер детали 229-00009-01). Рамы VRX следует закреплять за
оба имеющихся паза. Сабвуферы VRX918S и VRX915S всегда следует устанавливать в верхней части массива.

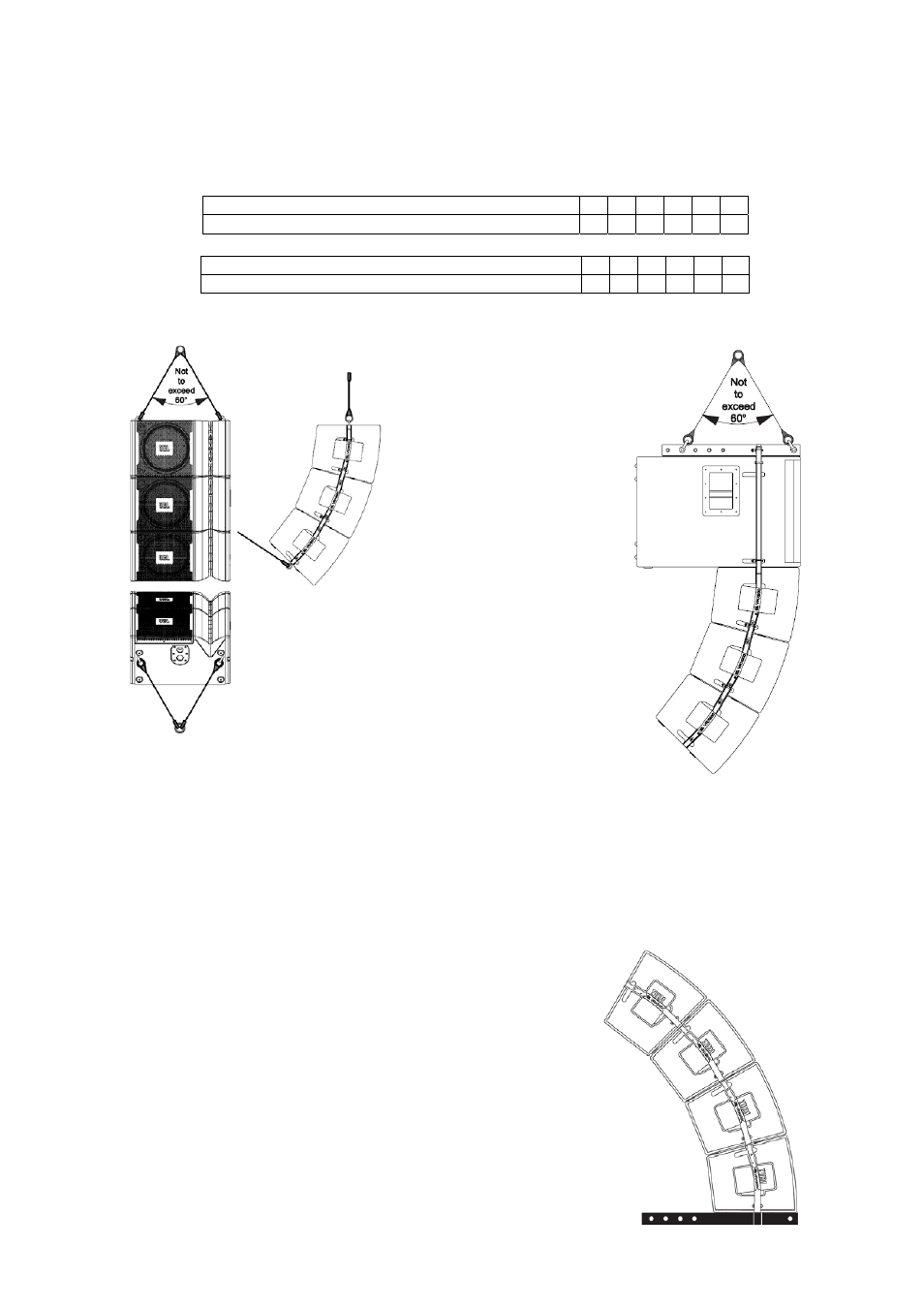

Подвес с помощью рым-болтов
В таблице указано максимально допустимое количество мониторов, закрепляемых за два паза для болтов M10,
расположенных на кабинете. Все конфигурации мониторов в таблице ниже соответствуют формату 7:1
.
Максимальное количество VRX918S на раме
5 4 3 2 1 0
Максимальное количество VRX932LA-1 на раме 0 2 3 4 5 6
Максимальное количество VRX915S на раме
4 3 2 2 2 0
Максимальное количество VRX928LA на раме
0 2 3 4 5 6
Подвес за рым-болты
Подвес за раму массива
Системы мониторов, расположенные на земле
Системы, направляющие звук с площадки открытого стадиона на трибуны, лучше всего устанавливать поверх рам
VRX932LA-AF/VRX-AF/VRX-SMAF. Мониторы VRX932LA-1/VRX928LA, количеством до четырёх штук можно
скрепить вместе и разместить на полу с помощью рам VRX, как показано на рисунке.
ВНИМАНИЕ: Не устанавливайте более четырёх мониторов
VRX932LA-1/VRX928LA на одной раме.
Используйте рамы VRX-AF/VRX-SMAF (как показано на рисунке) в
качестве основания для мониторов VRX900LA. Для этого следует
прикрепить рукоятки на раме к крепёжной панели монитора
VRX900LA. Перед установкой убедитесь, что мониторы надёжно
скреплены друг с другом. Поверхность, на которой стоит система,
должна быть плоской и твёрдой.
