Настройки системного процессора – Инструкция по эксплуатации JBL jbl_vrx900_passive
Страница 15
Редактор конфигурации массива (ACS)

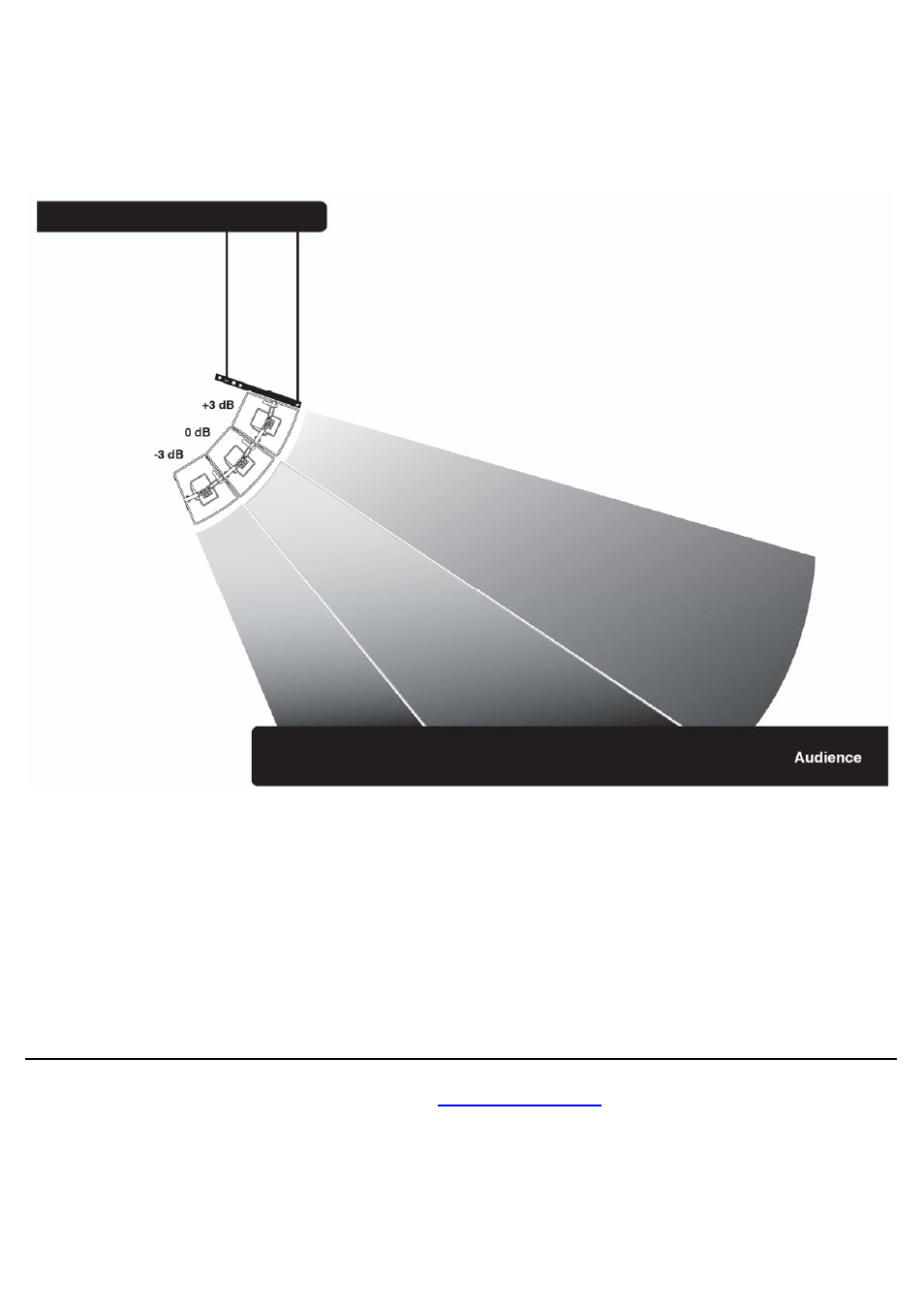

На рисунке ниже приведён пример использования ACS в массиве из трёх компонентов. В данной конфигурации
настройки ACS верхнего монитора установлены на +3 дБ, среднего монитора – на 0 дБ, нижнего – на -3 дБ.
Системы с раздельным усилением
В системах с раздельным усилением (bi-amp) экранирование осуществляется посредством подключения отдельных
каналов усилителя к ВЧ-драйверу VRX932LA/VRX928LA. В более крупных массивах два связанных монитора можно
контролировать через один канал усилителя. Чтобы для настройки экранирования следует изменить параметры гейна
на ВЧ-каналах усилителя. Для максимально точного контроля желательно подключать отдельный контроллер к
каждому ВЧ-каналу усилителя.
Настройки системного процессора
Для получения новейших системных настроек посетите
www.jblpro.com/tunings
или позвоните в сервисную службу.
15
