Вся информация, касающаяся VRX932LA-1, применима и к предыдущим сериям VRX932LA.
Максимальный размер массива
С
уществуют три разновидности рамы массива VRX. Рама VRX-AF в данный момент пришла на замену
VRX932LA-AF. Рама VRX-SMAF идеально походит для мониторов VRX928LA и VRX915S. Прежде чем
подвешивать массив мониторов VRX, следует выяснить разновидность Вашей рамы и количество мониторов,
допустимое для размещения (в соответствии с таблицами). Сабвуферы всегда следует устанавливать в верхней
части массива.
Рама VRX-AF
В следующей таблице показано максимальное допустимое количество мониторов, размещённых на раме VRX-AF.
Все конфигурации мониторов в таблице ниже соответствуют формату 7:1
.
Максимальное количество VRX918S на раме 6 5 4 3 2 1 0
Максимальное количество VRX932LA-1 на раме 0 1 2 3 4 5 6
AF Array Frame
Рама VRX932LA-AF
В следующей таблице показано максимальное допустимое количество мониторов, размещённых на раме
VRX932LA-AF. Все конфигурации мониторов в таблице ниже соответствуют формату 7:1
.
Максимальное количество VRX918S на раме 4 3 2 1 0
Максимальное количество VRX932LA-1 на раме 1 2 3 4 5
Рама VRX-SMAF
В следующей таблице показано максимальное допустимое количество мониторов, размещённых на раме VRX-
SMAF. Все конфигурации мониторов в таблице ниже соответствуют формату 7:1
.
Максимальное количество VRX915S на раме 4 3 2 2 2 0
Максимальное количество VRX928LA на раме 0 2 3 4 5 6
Сабвуферы VRX всегда должны устанавливаться наверху массива.
Установка рамы массива
Системы VRX900 прикрепляются к раме с помощью прилагаемой системы дополнительных крепежей и стопорных
штифтов.
ВНИМАНИЕ:
Не используйте иные штифты, кроме прилагаемых.

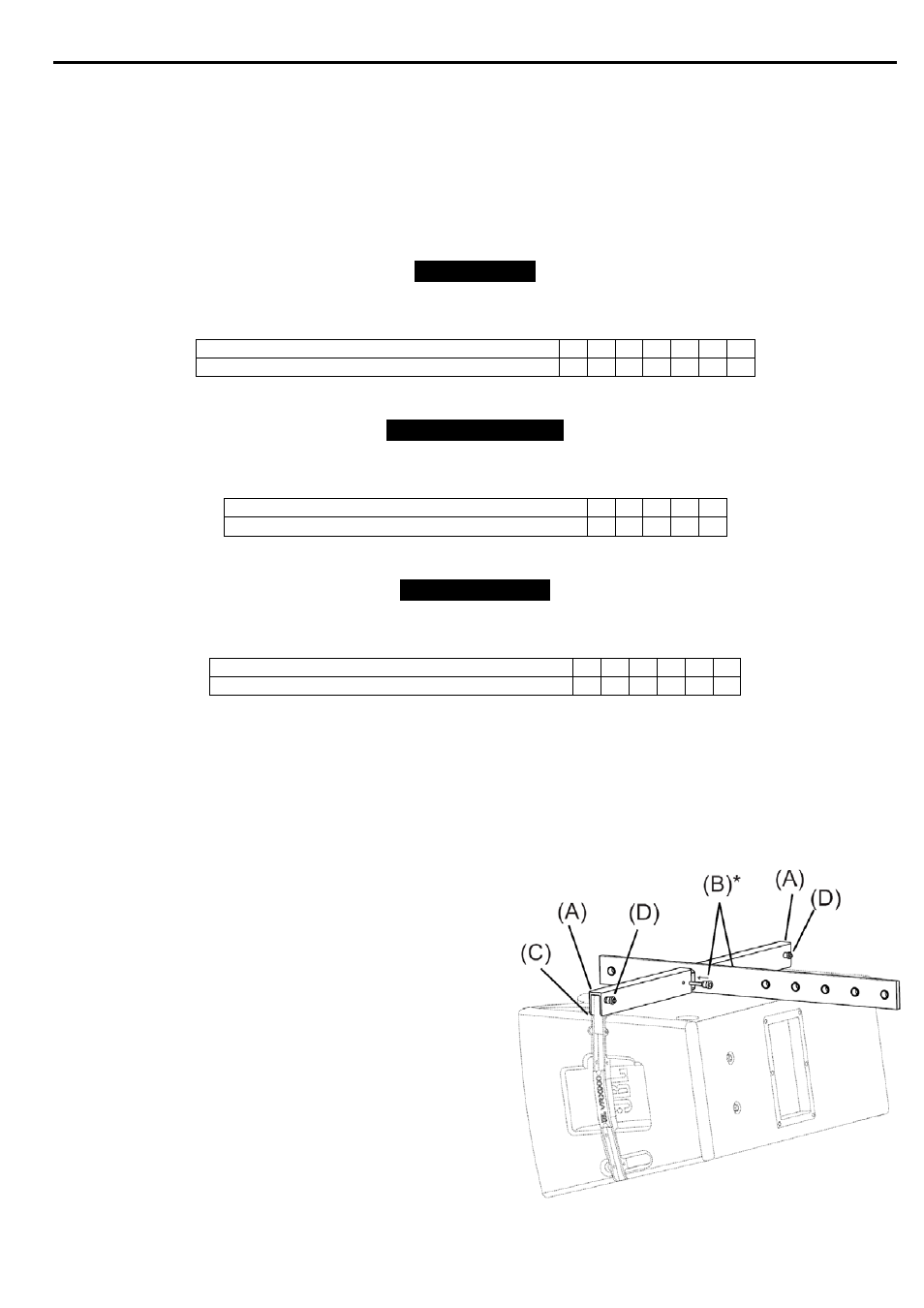

1. Прикрепите боковые панели (А) к каждой из сторон
центральной рамы с помощью прилагаемых стопорных
штифтов (B)*. Примечание: При закреплении панелей
следует
использовать
резиновую
прокладку,
прикреплённую на верхнюю часть внешней стороны
основной рамы. Прокладка на центральной раме
расположена
со
стороны
оборудования.
[ПРИМЕЧАНИЕ: Боковые панели моделей VRX932LA-
AF и VRX-AF невозможно снять, в отличие от панелей
рамы VRX-SMAF.]
2. Поместите раму над системой VRX900, поднимите
рукоятки (C) на мониторе и вставьте их в боковые
панели рамы.
3. После этого прикрутите рукоятки стопорных
штифтов (D), чтобы закрепить их на раме массива.
*(B) не относится к VRX-SMAF
