5.4.1 Практические рекомендации по установкам MLS

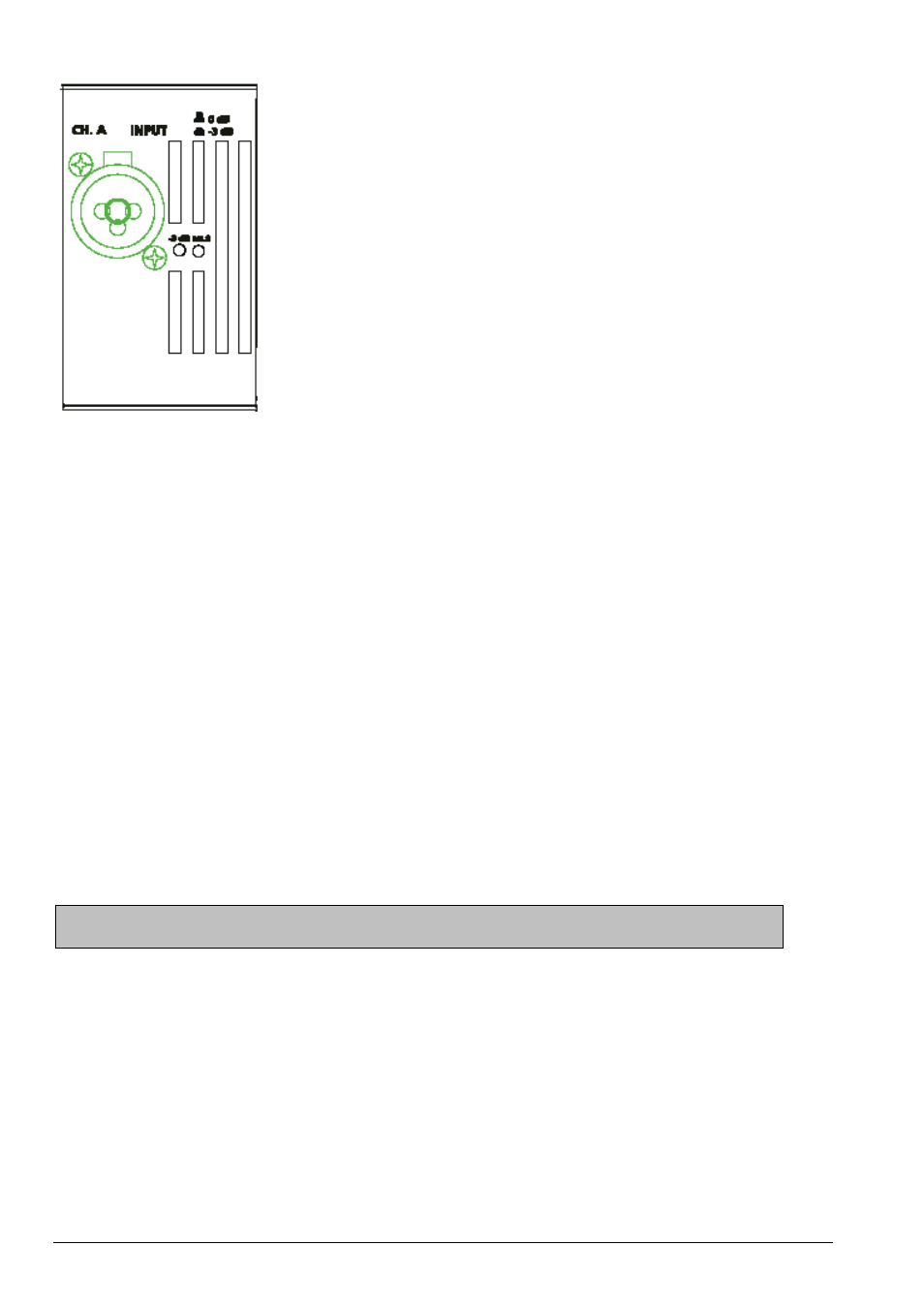

Переключатели MLS на тыловой панели
5.4.2 Технология MLS: основы
5.4.3 Проблема
Допустим, усилитель мощности может отдать 1000 Вт на нагрузке 8 Ом и может работать также на 2 Ом.
Теоретически – согласно закону Ома – на нагрузку 2 Ом он должен поставить 4000 Вт.
Однако большинство профессиональных усилителей так работать не могут, т.к. конструкции традиционных
усилителей являются компромиссом между необходимостью отвода тепла, стоимостью, габаритами, весом
и т.д. Как правило, усилители на нагрузку 2 Ом поставляют только 70% от теоретической мощности. Это
является следствием резистивных потерь в блоке питания и применения токовых лимитеров, защищающих
выходные полупроводники от разрушения слишком большими токами. Токовые лимитеры – определённо не
лучший способ уменьшения тока при низком импедансе нагрузки. Лимитирование может создавать весьма
чувствительные искажения и щелчки. Проблема усугубляется ещё и тем, что сопротивление динамических
громкоговорителей носит реактивный (индуктивный) характер, т.е. зависит от частоты подаваемого сигнала
(кривая зависимости называется Z – характеристикой). В индуктивной нагрузке неизбежно возникает
противо – ЭДС, которая, поступая на выход усилителя, также может вызвать активацию токового лимитера.
5.4.4 Решение
Решение состоит в использовании «Конвертора Постоянной Мощности». Этот конвертор подключен между
блоком питания и линейным усилителем мощности. Положительным качеством «Конвертора Постоянной
Мощности» является то, что он может производить больший ток, чем получает от блока питания и тем
самым резко сокращает потери в блоке при работе на нагрузку с низким импедансом (2 Ом). Так как
мощность – это производная тока и напряжения, то для получения меньшего тока необходимо снизить
напряжение. Снижение напряжения позволяет уменьшить выделение тепла на выходных элементах. Токовая
защита может быть настроена на значительно больший ток, не вступая в конфликт с Z- характеристикой
громкоговорителя.
6.1 Монтаж
Усилитель имеет высоту 2U и может устанавливаться в стандартный 19” рэк. Несколько усилителей могут
располагаться вплотную, без промежутков между собой. Если Вы решили заполнить стойку усилителями,
рекомендуем начинать от основания стойки. Также рекомендуем использовать тыловые суппорты при
установке усилителя в середине стойки, особенно если он входит в состав портативного мобильного
комплекта.
6.2 Охлаждение
В Вашем усилителе используется система принудительного воздушного охлаждения, поддерживающая
необходимую рабочую температуру. У всех охлаждаемых вентиляторами усилителей Lab.Gruppen
воздушный поток направлен от фронта к тылу. Для этого есть несколько причин, основная из которых
состоит в том, что воздух снаружи стойки холоднее, чем внутри. Поэтому усилитель может более
длительный период работать на большой мощности без проблем с перегревом. Ни в коем случае не
1. Проверьте, может ли громкоговоритель воспринимать
полную мощность усилителя (нормально, если мощность
усилителя вдвое выше RMS громкоговорителя)
2. Если громкоговоритель может работать с максимальной
мощностью усилителя, установите MLS на высшее
значение (0 дБ)
3. Если громкоговоритель меньшей мощности, установите
MLS на низкую позицию (–3 дБ)
4. Проверьте установку на музыкальном сигнале. Если
усилитель включает тепловую защиту или токовый
лимитер (на слух воспринимается как искажения или
щелчки), установите MLS на более низкое значение.
При уменьшении выходной мощности с помощью MLS Вы
просто снижаете выходное напряжение. Фактически Вы
получаете больший запас по току для нагрузки с низким
импедансом. Усилитель работает более эффективно и риск
активации тепловой защиты значительно снижается.
6 УСТАНОВКА
