ущерба, причинённого при транспортировке. Убедитесь в сохранности упаковки для возможного осмотра
представителем перевозчика.
Постарайтесь сохранить коробку – если Вам когда-нибудь придётся отправлять усилитель, лучше это делать
в оригинальной упаковке.
4.1 Лицевая панель

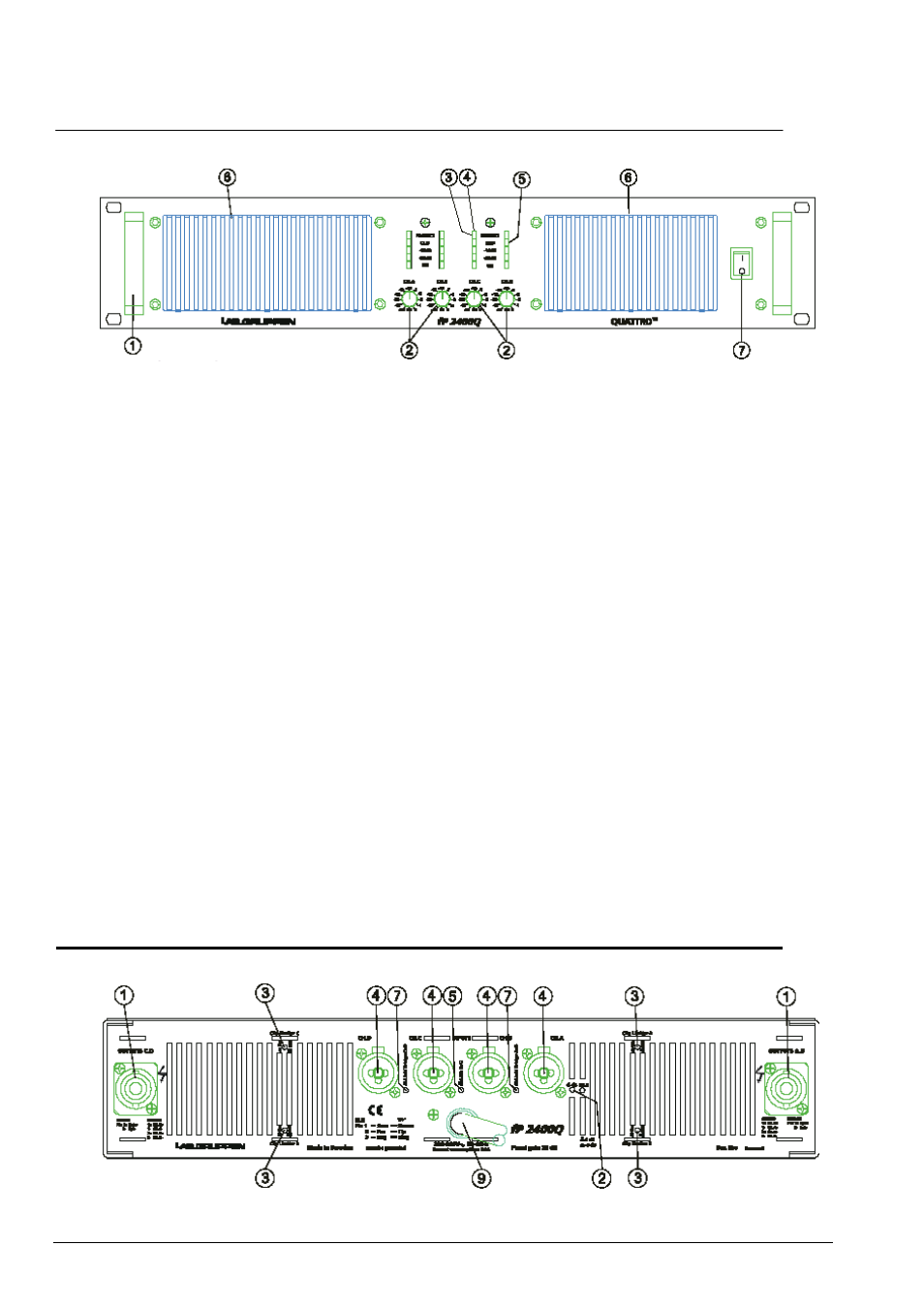

Рисунок 1: лицевая панель
1. Ручки
Обе ручки могут использоваться для переноски усилителя. Кроме того, они защищают от повреждения
элементы управления на лицевой панели. Если пространство для инсталляции слишком ограниченно, ручки
можно снять, отвинтив гайки на тыльной стороне лицевой панели.
2. Входные аттенюаторы
Эти органы управления используются для изменения уровня входного сигнала. Для облегчения пользования
проградуированы в дБ. (См. стр.13).
3. Индикатор тепловой защиты
Этот индикатор загорается, если температура усилителя приближается к максимальной рабочей температуре
(90 град.). Т.е. он предупреждает о том, что необходимо либо уменьшить уровень входного сигнала, либо
проверить охлаждение. Если температура превышает максимальную, входной сигнал отключается. Как
только температура снижается до рабочей, входной сигнал подключается снова.
4. Индикатор защиты (VHF и короткое замыкание)
Индикатор загорается в тех случаях, если сигнал с частотой выше 12 кГц с большим уровнем присутствует
на выходных терминалах или активизирована защита от короткого замыкания. Если это происходит,
входной сигнал отключается. Работа восстанавливается при устранении причины активации защиты –
мощного ВЧ – сигнала или короткого замыкания.(См. стр.14).
5. Индикатор clip/limiter
Этот индикатор сигнализирует об ограничении сигнала на выходе усилителя или включении лимитера. Он
имеет два различных статуса индикации:
Если лимитер отключен, длительность свечения при срабатывании очень мало (См. стр.13).
Если лимитер включен, длительность свечения при срабатывании значительно больше.
6. Воздушные фильтры
Сетки с поролоновыми фильтрами, расположенные на лицевой панели, предохраняют от попадания пыли
внутрь усилителя. Сетка съёмная, что облегчает чистку фильтра. Поролоновые фильтры должны
использоваться в обязательном порядке.
7. Сетевой выключатель
Включает или выключает напряжение питания (См. стр.8 и 12).
4.1 Тыловая панель
Рисунок 2: тыловая панель
