Lab.gruppen fP Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, перевод на русский язык
6

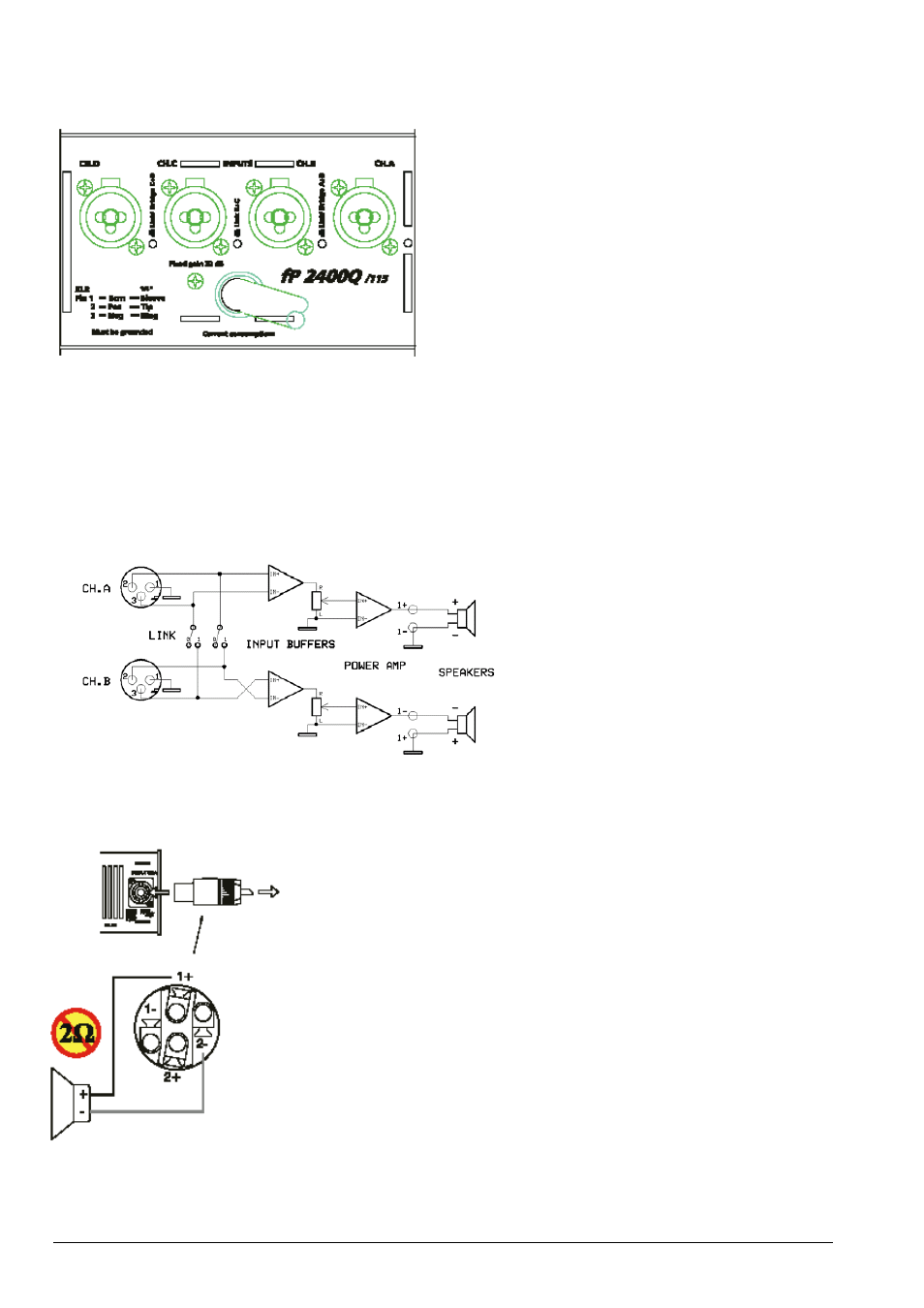

5.2 Переключатель линкования
Переключатель линкования (LINK) находится на тыловой панели и служит для выбора рабочего режима
усилителя (См. раздел 5.3).
5.3 Режимы работы
5.3.1. Режим стерео
В этом режиме каналы работают независимо друг от
друга. Он используется для всех двухканальных
режимов – стерео или би-ампинг. Установите два
центральных переключателя в положение “off”.
Регуляторы
на фронтальной панели будут
независимо управлять уровнями громкости каналов.
Никогда не подключайте выходы усилителя на землю
или параллельно между собой.
Рекомендуемый минимальный импеданс нагрузки 2 Ом для каждого канала в режимах QUAD или двойной
стерео.
5.3.2 Примечания по проверке подключения
Сигналы, поступающие на входы каналов В и D инвертируются по фазе. Но инверсия компенсируется тем,
что на выходах каналов минусовой контакт подключен не на землю, а к выходу блока питания. Таким
образом, полярность усиливаемого каналом сигнала остаётся нормальной. Это схематическое решение
позволяет более эффективно использовать энергию, поступающую от блока питания, что особенно
сказывается на сигналах с частотой ниже 100 Гц, увеличивая отдачу усилителя на этих частотах.
Прежде, чем проводить тестирование или измерение параметров усилителя, убедитесь в том, что
входы у измерительных приборов (в том
числе осциллографа) симметричные!
5.3.3. Сдвоенный режим
В этом режиме 2 из 4-х входов каналов
объединяются и получают одинаковый
сигнал. Режим активируется переводом
переключателя “Link” в положение “On”. Все
регуляторы громкости действуют и позволяют
устанавливать различные уровни каналов.
Обратите внимание, что параллельно
соединяются только входы каналов. Выходы
не объединяются. Никогда не подключайте выходы усилителя на землю или параллельно между собой.
Свободный входной разъём Вы можете использовать для передачи сигнала на другой усилитель.
Примечание: при работе в режиме би-ампинг обязательно установите переключатель “Link” в
положение “Off”.
5.3.4 Мостовой моно-режим
Мостовой моно-режим используется для подачи мощности двух каналов на
одну нагрузку. Номинальный импеданс нагрузки должен быть больше 3 Ом.
Установите переключатель “Link” в положение “On” и используйте один из
входных разъёмов. Свободный входной разъём Вы можете использовать для
передачи сигнала на другие усилители. Оба регулятора уровня должны
находиться в одинаковом положении. Мы рекомендуем положение 0 дБ
(полная мощность). Подсоедините громкоговоритель согласно рисунка.
Всегда используйте только выходной разъём канала А.
5.3.5 Особенности мостового моно-режима
Мостовой режим позволяет суммировать мощность обоих каналов на одном
громкоговорителе. В результате вдвое увеличивается выходное напряжение,
вчетверо пиковая мощность и практически втрое средняя мощность по
сравнению с одним каналом.
