Lab.gruppen fP Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, перевод на русский язык
7

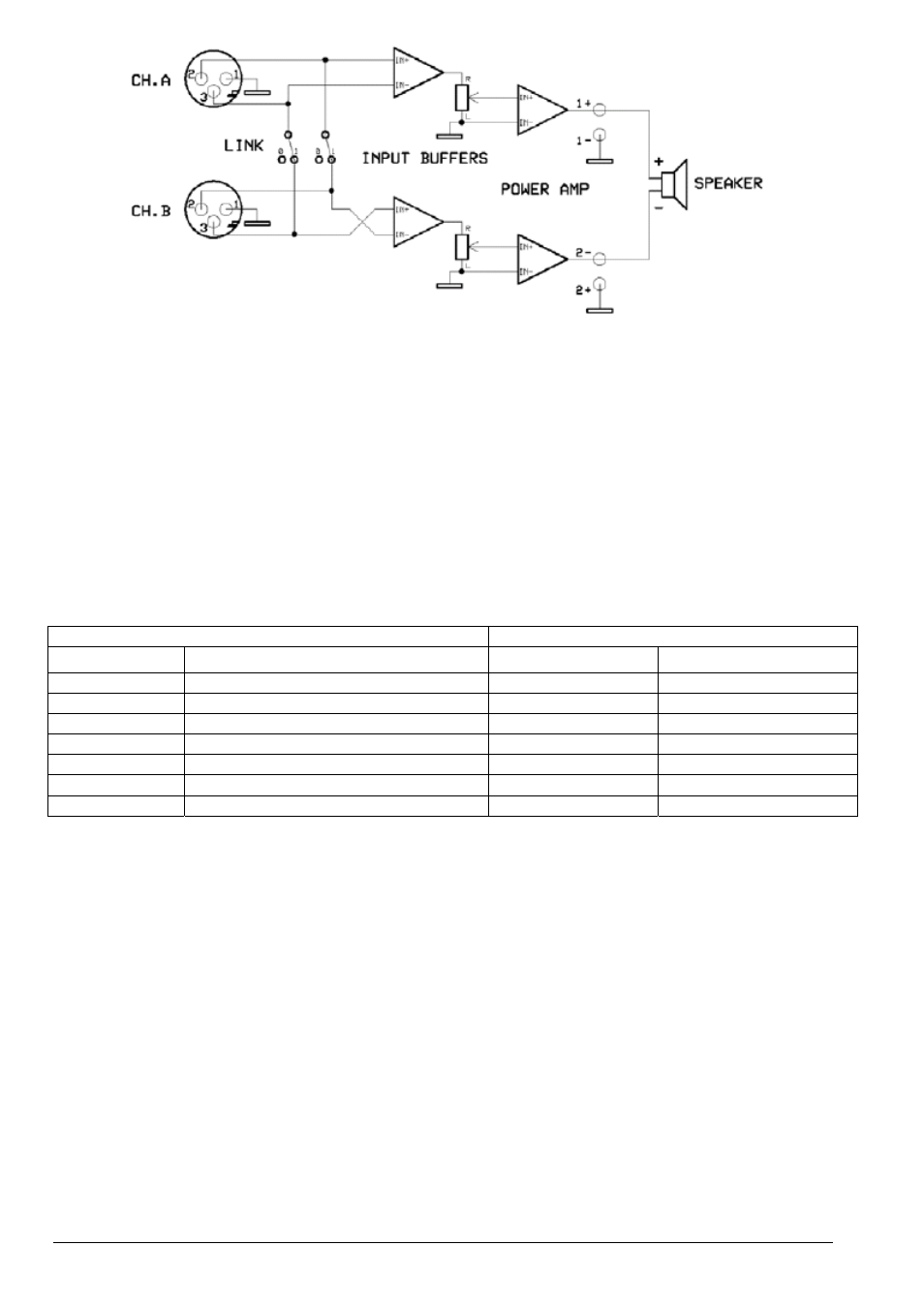

Почему это происходит? Можно считать, что в мостовом режиме центр звуковой катушки громкоговорителя
имеет нулевой потенциал, а к её плюсовому и минусовому контактам подводится положительное и
отрицательное напряжение от разных каналов усилителя. Таким образом каждый канал работает не на
полный импеданс, а на ½. Например, при импедансе 8 Ом поканальная нагрузка будет 4 Ом. В этом случае
мощность одного канала fP2400Q (переключатель MLS в положении 0 дБ) составит 380 Вт и два канала в
мостовом режиме на нагрузке 8 Ом будут отдавать 2х380=760 Вт.
5.4
Переключатель MLS – соответствие импедансу нагрузки
Переключатели MLS
TM
находятся на тыловой панели. С его помощью можно точно согласовать усилитель и
громкоговорители, имеющие различные импедансы, и добиться того, что при работе с 2-Омной нагрузкой
fP2400Q не будет выделять лишнего тепла. Усилитель fP2400Q может отдавать 380 Вт на канал и на 2 Ом, и
на 4 Ом. При подключении низко-омной нагрузки используйте низкое значение MLS (–3 дБ), как показано в
таблице 1. При другом значении усилитель способен обеспечить мощность, значительно большую, чем 380
Вт.
(1) Не рекомендуется
Мощность указана в Ваттах по стандарту EIA , 1 кГц, 1% THD
Таблица 1
В таблице 2 даны лучшие варианты установок переключателей MLS для решения Ваших задач. Нет никакого
риска повредить усилитель, так как он имеет прекрасную защиту (даже при нагрузке меньше 0,3 Ом).
Усилитель fP2400Q является конвертором мощности, и, выбирая позиции MLS, Вы просто
перераспределяете часть мощности 1400 Вт.
FP2400Q
Положение переключателя MLS
Нагрузка
Конфигурация -
3
дБ 0
дБ
16 Ом Quad
(4
канала) 95
Вт 200
Вт
8 Ом Quad
(4
канала) 200
Вт 370
Вт
4 Ом Quad
(4
канала) 380
Вт 700
Вт(1)
2 Ом Quad
(4
канала) 650
Вт(1) (1)
16 Ом
Стерео (каналы попарно мост) 380
Вт 740
Вт
8 Ом
Стерео (каналы попарно мост) 760
Вт 1400
Вт
4 Ом
Стерео (каналы попарно мост) 1280
Вт(1) (1)
