Разъёмы подключены следующим образом:
На правый разъём подключены каналы А и В. Это удобно для работы в режимах моно-моста и би-амп (см.
мостовой режим работы на стр.7). К левому разъёму подключены каналы С и D.

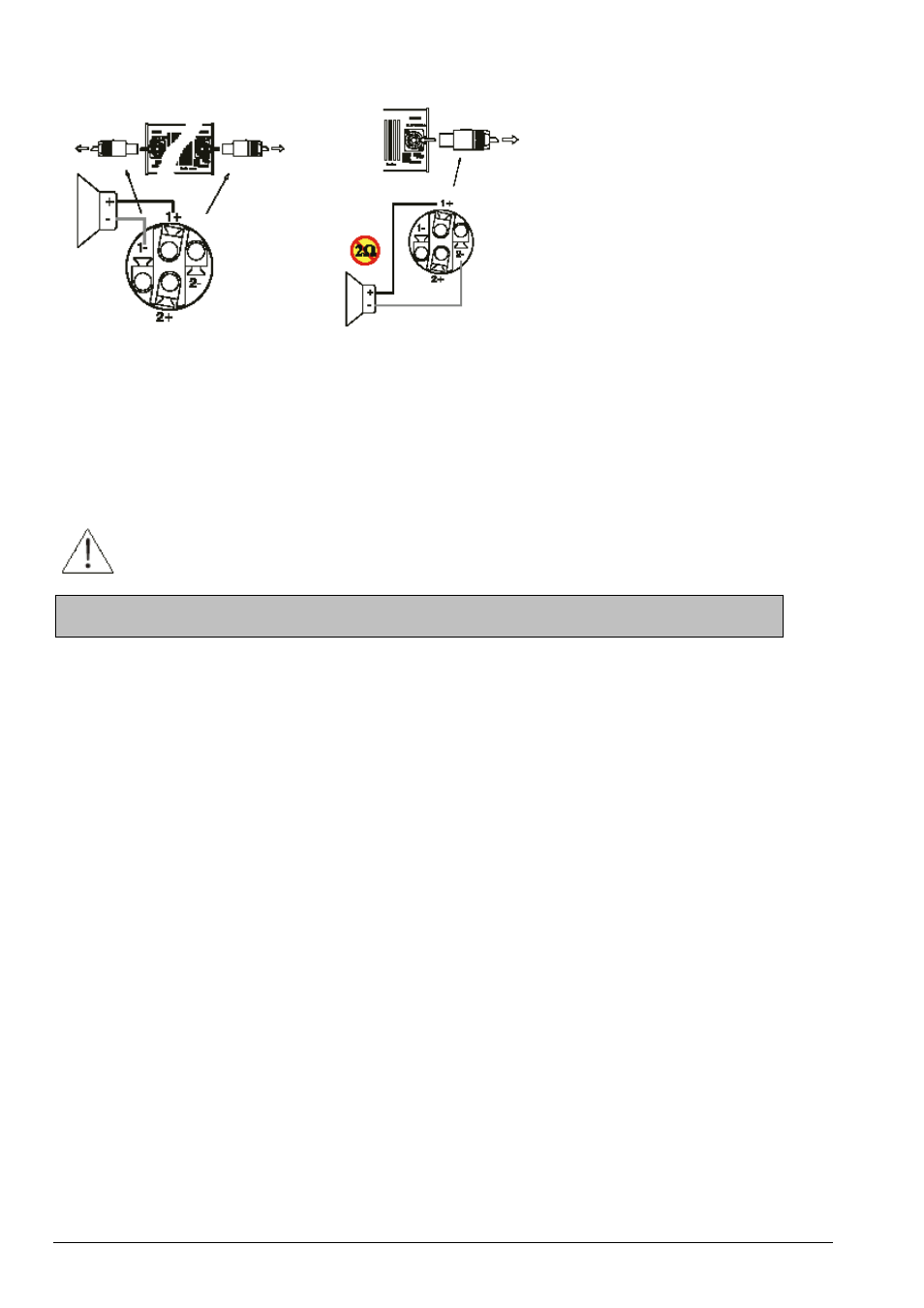

Подключение каналов А и В Мостовой моно-режим
(или C и D) на один разъём
(режимы QUAD и би-амп)
Никогда не соединяйте выход усилителя с землёй, а также с входами и другими выходами.
Обязательно соблюдайте полярность при подключении громкоговорителей. При неправильной
полярности происходит деградация звука и, как следствие, повреждение громкоговорителей.
Используйте только качественные кабели минимально возможной длины. Ни в коем случае не используйте
экранированные кабели: микрофонные, гитарные и т.д. Помните, что кабель отнимает мощность усилителя
двумя путями: 1.увеличивая сопротивление нагрузки и 2.превращая в тепло часть энергии,
пропорциональной его сопротивлению.
ВНИМАНИЕ! Во избежание поражения электрическим током никогда не используйте
кабель с отсутствующей или повреждённой изоляцией.
8.1 Начало работы
- Перед подключением входов и выходов или переключением выключателей, расположенных на
задней панели, убедитесь в том, что сетевой выключатель находится в положении “Off”. (См.
стр.8)
- Убедитесь, что напряжение сети соответствует указанному на тыловой панели. (См. стр.8)
- Убедитесь, что расположенные на тыловой панели переключатели режимов работы, усиления и
клип – лимитера находятся в корректном положении. (См. стр. 7 и 13)
- Будет правильно, если перед включением усилителя Вы приведёте регуляторы уровня в
крайнее левое положение во избежание возможного повреждения громкоговорителей.
8.2 Включение сети – мягкий старт
После включения сети в рабочее состояние усилитель войдёт через пару секунд, в течение которых он
поочерёдно проверит работоспособность своих блоков (так называемый «мягкий старт»), вентиляторы на
короткое время включатся на полные обороты и затем перейдут в ждущий режим, после этого загорятся два
нижних зелёных светодиода индикаторов – это значит, что на выходные транзисторы поступает корректное
напряжение питания и усилитель готов к работе.
8.3 Входные аттенюаторы
Два аттенюатора устанавливают уровни сигналов для соответствующих каналов усилителя во всех режимах
работы. Они калиброваны в дБ для облегчения пользования в различных ситуациях.
В мостовом режиме регуляторы должны находиться в одинаковом положении, чтобы нагрузка
распределялась между каналами равномерно.
8 РАБОТА
