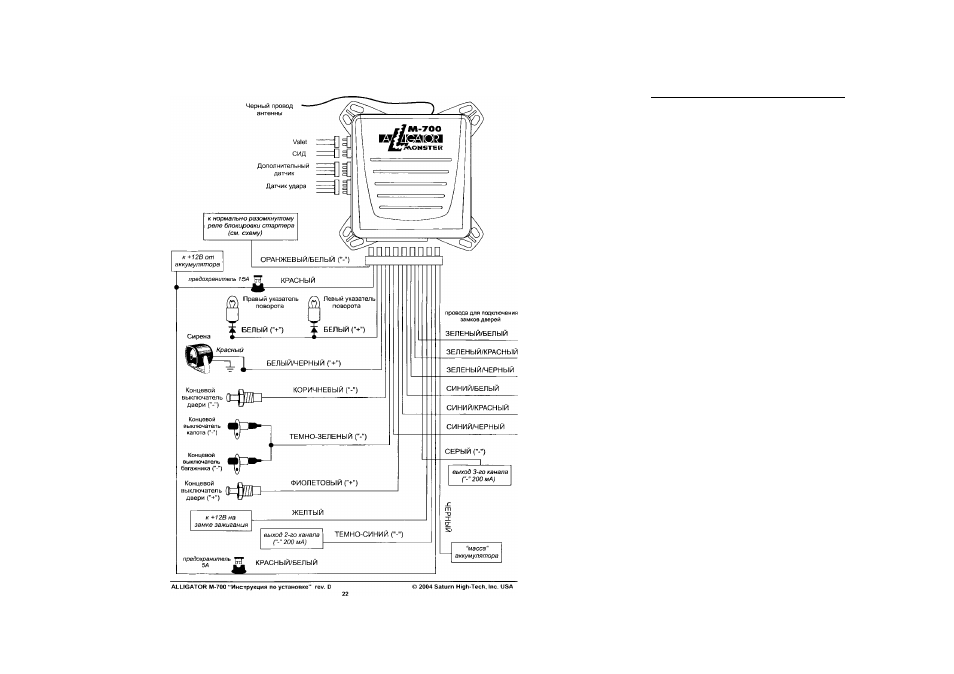

ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ
Выберите
место
для
установки
центрального
блока
управления
в
салоне
(например,
за
или
под
приборной
панелью)
и
закрепите
его
при
помощи
двух
шурупов.
Центральный
блок
управления
можно
также
закрепить
при помощи пластиковых перетяжек.
Не
устанавливайте
центральный
блок
управления
в
моторном
отсеке,
так
как
он
не
герметичен.
Избегайте
устанавливать
блок
непосредственно
на
имеющиеся
в
автомобиле
электронные
блоки.
Они
могут
быть
ис
точником радиопомех, уменьшающих радиус действия передатчика или вызывающих перебои в работе.
СИРЕНА
Выберите
место
для
установки
сирены
в
моторном
отсеке,
которое
хорошо
защищено
от
доступа
из-под
днища
автомобиля.
Не
размещайте
сирену
рядом
с
сильно
нагревающимися
узлами
или
движущимися
час
тями
в
моторном
отсеке.
Для
предотвращения
осопления
влаги
раструб
сирены
должен
быть
направлен
вниз.
Установите сирену в выбранном месте при помощи входящих в комплект винтов и кронштейна.
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ КАПОТА И БАГАЖНИКА
В
комплект
системы
входит
концевой
выключатель
для
обеспечения
охраны
капота
автомобиля.
Выключа
тель
должен
всегда
устанавливаться
на
служащуо
массой
металлическую
поверхность
автомобиля.
Важно
выбрать
такое
место,
где
исключается
скопление
или
протекание
воды,
избегайте
мест
стока
влаги
на
стен
ках
крыльев
капота
или
багажника.
Выбирайте
места,
защищенные
резиновыми
прокладками,
когда
капот
закрыт.
Концевой
выключатель
может
быть
установлен
с
помощью
прилагаемой
скобы
или
в
монтажном
отверстии
на
6
мм
(1/4
дюйма).
Помните,
что
при
правильной
установке
концевой
выключатель
должен
иметь
ход
как
минимум 6 мм (1/4 дюйма) при закрывании капота.
Вы
можете
также
установить
дополнительный
кочцевой
выключатель
для
обеспечения
охраны
багажника
или задней двери автомобиля.
СВЕТОДИОДНЫЙ ИНДИКАТОР (СИД)
В комплект входит красный светодиодный индикатор (СИД), который показывает состояние охранной сис
темы, Он должен устанавливаться на приборной панели и быть хорошо виден снаружи автомобиля, но не
должен отвлекать водителя. После выбора места установки проверьте возможность прокладки проводов за
панелью и убедитесь, что при сверлении отверстия не будут повреждены существующие компоненты.
Просверлите отверстие диаметром 7 мм и пропустите в него с лицевой стороны панели Красный и Синий
провода светодиода. Установите светодиод в просверленное отверстие.
КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ VALET
Выберите
место
установки
кнопочного
выключателя
Valet,
которое,
с
одной
стороны,
должно
быть
легко
доступно
для
водителя
автомобиля,
а
с
другой
стороны,
не
позволит
угонщику
быстро
найти
переключа
тель
Valet
и
отключить
систему.
Переключатель
может
быть
установлен,
например,
в
нижней
части
прибор
ной панели с помощью 2-сторонней липкой ленты
При
любом
методе
крепления
убедитесь
в
наличии
свободного
доступа
к
задней
части
переключателя
для
подсоединения проводов при установке.
ДАТЧИК УДАРА
'
Выберите
твердую
поверхность
на
переборке
между
салоном
и
моторным
отсеком
внутри
салона
и
устано
вите
датчик
при
помощи
двух
прилагаемых
винтов.
Датчик
также
может
быть
легко
установлен
при
помощи
перетяжек под панелью приборов.
При
любом
методе
крепления
датчика
убедитесь
в
наличии
свободного
доступа
к
датчику
для
его
регули
ровки.
УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ СИСТЕМЫ
