РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ ALLIGATOR М-700 НА АВТОМОБИЛИ ВАЗ

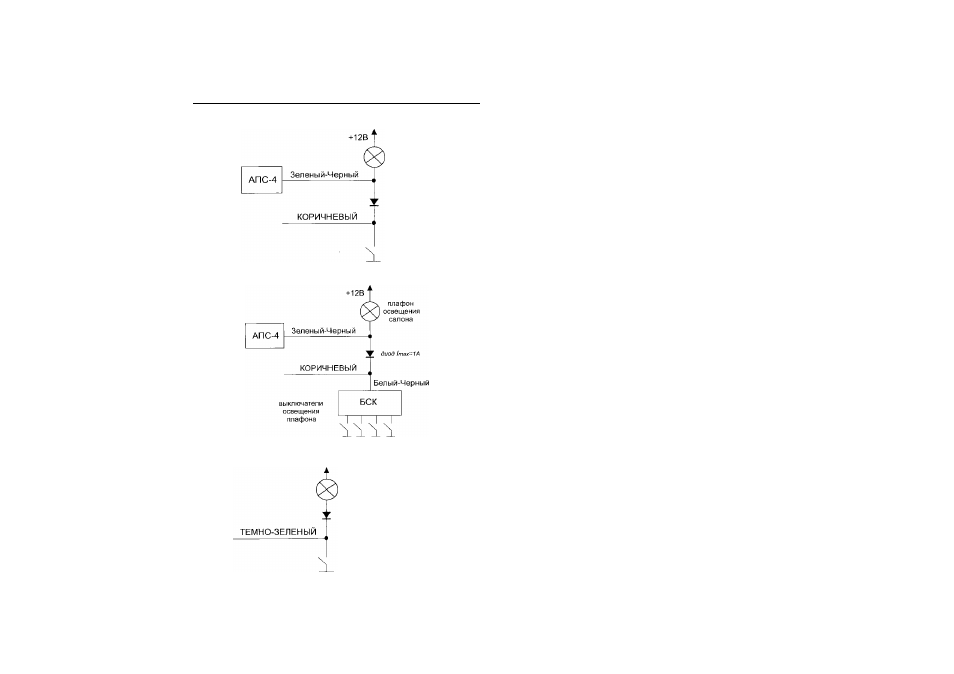

1.
Рекомендуемая
схема
подключения
КОРИЧНЕВОГО
провода
системы
(“отрицательный
триггер
двери")
к
проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:
плафон
освещения
салона
диод !тах-1А
выключатель
освещения
плафона
2.
Рекомендуемая
схема
подключения
КОРИЧНЕВОГО
провода
системы
(“отрицательный
триггер
двери")
к
проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
3.
Рекомендуемая
схема
подключения
ТЕМНО-ЗЕЛЕНОГО
провода
системы
(“отрицательный
триггер
капо-
та/багажника”)
к
подкапотной
лампе
автомобилей
ВАЗ
семейств
2109,
2115,
2123
или
лампе
освещения
ба
гажника автомобилей ВАЗ семейства 2115;
подкапотная лампа
диод1тах=1А
выключатель подкапотной
лампы {выключатель лампы
освещения багажника)
ALLIGATOR М-700 “Инструкция по установке” rev. D
D 2004 Saturn High-Tech, Inc. USA
Действия по программированию функций системы
Вход в режим программирования:
♦ Снимите систему с охраны.
♦ Включите зажигание.
♦
В
течение
15
секунд
после
включения
зажигания
введите
Ваш
персональный
код
отключения
системы
или
нажмите
и
отпустите
кнопочный
переключатель
Valet
1
раз
(если
функция
№
12
запрограммирована
как “Valet"). При этом также будет отключен режим Anti-HiJack (если он был ранее активизирован).
♦
Сделайте
паузу
2..3
секунды
и
в
течение
15
секунд
нажмите
кнопочный
выключатель
Valet
3
раза.
Вы
услышите 1 короткий сигнал сирены и СИД системы начнет медленно мигать.
♦
В течение 15 секунд после сигналов сирены выключите зажигание. Вы услышите 1 короткий и 1 длинный
сигнал сирены.
♦
В
течение
3
секунд
после
сигналов
сирены
включите
зажигание.
Вы
автоматически
войдете
в
режим
программирования
функции
№
1.
СИД
начнет
мигать
одиночными
вспышками
и
сирена
подаст
1
или
2
сигнала в зависимости от состояния функции № 1.
Каждый
раз,
когда
Вы
входите
в
режим
программирование
той
или
иной
функции
(даже
если
Вы
при
этом
хотите
сразу
же
перейти
к
следующей
функции),
СИД
начнет
мигать
сериями
вспышек
в
соответствии
с
номером
функции
и
Вы
услышите
1,
2,
3,
4
или
5
сигналов
сирены,
показывающих
состояние
выбранной
функции(при
входе
в
программирование
функции
Ne
12
будут
подаваться
только
1
или
2
сигнала
сирены,
подтверждая
только
состояние
данной
функции,
но
не
само
значение
персонального
кода).
После
сигналов
сирены Вы можете либо;
1)
Изменить
состояние
данной
функции.
Нажмите
кнопку
Ô
(кнопку
1)
передатчика
для
включения
вы
бранной
функции
(сирена
подаст
1
подтверждающий
сигнал),
либо
нажмите
кнопку
(кнопку
2)
пере
датчика
для
выключения
выбранной
функции
(сирена
подаст
2
подтверждающих
сигнала).
Если
же
имеется
несколько
возможностей
настройки
данной
функции,
то
переход
между
ними
можно
осущест
влять
последовательными
нажатиями
кнопки
Ô
передатчика.
При
этом
Вы
каждый
раз
услышите
коли
чество подтверждающих сигналов, соответствующее выбранной Вами настройке,
2) Перейти к следующей функции (нажав и отпустив один раз кнопочный выключатель Valet)
3) Выйти из режима программирования (например, выключив зажигание).
Примечание:
Не
допускайте,
чтобы
между
Вашими
действиями
прошло
больше
15
секунд,
иначе
система
автоматически выйдет из режима программирования, и Вы услышите один длинный сигнал сирены.
1. Программирование функции N2 1
a)
После
включения
зажигания
Вы
услышите
1
или
2
сигнала
сирены,
показывающих
состояние
функции
№
1
(1
сигнал
-
пассивная
постановка
в
режим
охраны
включена,
2
сигнала
-
пассивная
постановка
в
режим охраны выключена). СИД при этом будет М
1игать одиночными вспышками через паузу.
b
) Для включения функции N° 1 нажмите и отпустите кнопку Й передатчика, для выключения функции N®
1 нажмите и отпустите кнопку Ô передатчика или перейдите к программированию функции N9 2.
2. Программирование функции № 2
a)
Нажмите
и
отпустите
кнопочный
выключатель
Valet
один
раз.
Вы
войдете
в
режим
программирования
функции № 2.
СИД начнет мигать сериями из 2 вспышек через паузу.
b
)
Вы услышите
1
или 2 сигнала сирены, показывающих состояние функции N9 2 (1 сигнал - при пассивной
постановке
на
охрану
будут
запираться
двери
автомобиля,
2
сигнала
-
при
пассивной
постановке
двери
автомобиля запираться не будут).
c) Для включения функции № 2 нажмите и отпустите кнопку 0 передатчика, для выключения функции N
q
2 нажмите и отпустите кнопку 0 передатчика или перейдите к программированию функции N9 3.
3. Программирование функции № 3
a)
Нажмите
и
отпустите
кнопочный
выключатель
Valet
один
раз.
Вы
войдете
в
режим
программирования
функции N9 3.
СИД начнет мигать сериями из 3 вспышек через паузу.
b
)
Вы
услышите
1
или
2
сигнала
сирены,
показывающих
состояние
функции
№
3
(1
сигнал
-
подтвер
ждающие сигналы сирены включены, 2 сигнала - подтверждающие сигналы сирены выключены).
c) Для включения функции № 3 нажмите и отпустите кнопку Ô передатчика, для выключения функции N
q
3 нажмите и отпустите кнопку 0 передатчика или перейдите к программированию функции № 4
