Для специалиста по установке оборудования
Подключение
Установку должен выполнять
квалифицированный технический
специалист.
Электрическое подключение необходимо
выполнить до того, как оборудование
будет встроено в уже имеющуюся мебель.
• Духовой шкаф должен быть подключен
при помощи кабеля питания
(в соответствии со стандартом) с
3 жилами по 1,5 мм2 (1 фаза +1 нейтраль
N + земля), которые должны быть
подключены к сети 220240В ~
однофазного тока посредством розетки
1фаза+1 нейтраль N + земля в
соответствии со стандартом CEI 60083 или
согласно правилам по установке.
Провод заземления (зеленый-желтый)
подсоединен к клемме 0 оборудования и
должен быть подключен к земле
оборудования.
•
При подключении при помощи розетки
необходимо
обеспечить
к
ней
свободный
доступ после установки оборудования.
•
Нейтраль духового шкафа (синий провод)
должен быть подсоединен к нейтрали сети.
каждый провод.
• Закрепите кабель при помощи
кабельного зажима, расположенного
справа от клеммника.
• Закройте крышку при помощи 2 винтов.

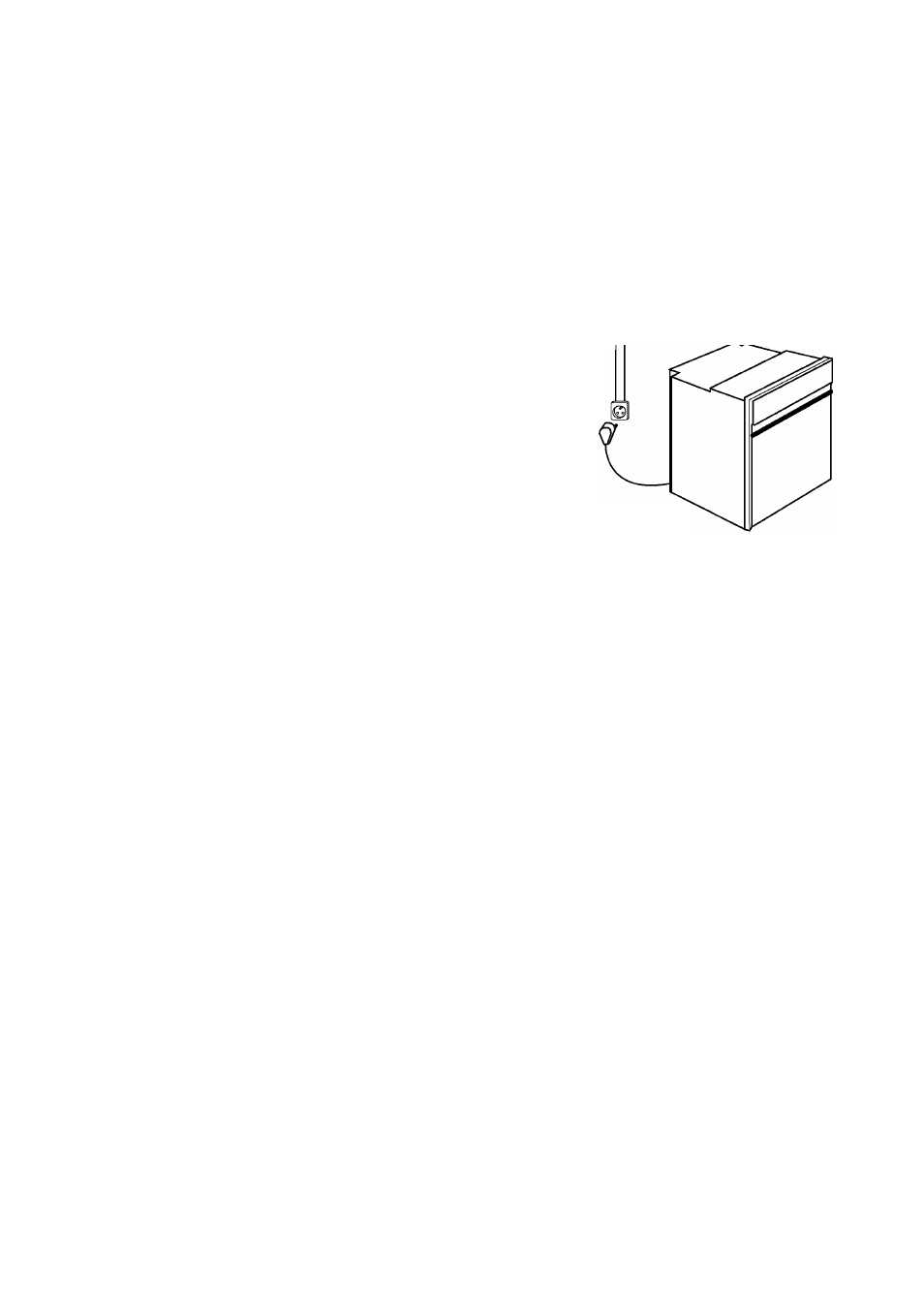

• Кабель питания (H05 RR-F, H05 RN-F или
H05 VV-F) должен быть достаточно
длинным, чтобы быть подключенным к
встраиваемому духовому шкафу,
установленному на пол возле имеющейся
мебели.
Для этого обрудование необходимо
отсоединить от сети:
•
Откройте
дверцу,
расположенную
внизу
справа на задней крышке, разжав 2 винта,
затем поверните дверцу.
• Снимите изоляцию с каждого провода
нового кабеля питания на длину 12 мм.
• Аккуратно выполните свивание жил.
• Разожмите винты клеммника и
извлеките провод питания, который нужно
заменить.
Счетчик 20A
однофазного тока
220-240 В ~ 50 Гц
Линия однофазного тока
220-240 В ~
Дифференциальный
выключатель или плавкий
предохранитель 16A
Розетка
2 полюса + земля
стандарт CEI 60083
Кабель питания
длина 1,50 м примерно
• Вставьте кабель питания со стороны
крышки в кабельный зажим,
расположенный справа от клеммника.
• Выполните подсоединение кабеля
согласно метке(меткам) на клеммнике.
• Все жилы проводов питания должны
быть зажаты под винтами.
• Провод фазы должен быть
подсоединенк клемме L.
• Провод заземления зеленый-желтый
должен быть подсоединен к клемме 0.
• Провод нейтрали (синий) должен быть
подсоединен к клемме N.
• Хорошо затяните винты клеммника и
проверьте качество подключения, потянув
за каждый провод.
• Закрепите кабель при помощи
кабельного зажима, расположенного
справа от клеммника.
• Закройте крышку при помощи 2 винтов.
35
