ПОДКЛЮЧЕНИЕ ЦЕПЕЙ • CHAMELEON Z30
Силовой разъём81.
Так как при подключении цепей силового
разъема требуется анализ функций замка
зажигания,
рекомендуется
подключать
цепи силового разъема в непосредствен
ной близости от замка зажигания. Обра
тите внимание на двойную функцию цепи
АСС (синий провод), которая одновремен
но является выходом силовой цепи АСС и
входом, позволяющим системе определить
момент выключения зажигания ключом.
Красный провод - +12В, предохранитель
ЗОА, питание системы
Подключите этот провод к цепи, в кото
рой постоянно присутствует напряжение
“+12В”
Замечание: прежде, чем подключать Крас
ный провод, выньте ЗОА предохранители из
его цепи и не вставляйте его, пока все ком
поненты системы не будутподключены.
Черный провод - “корпус”
Провод питания центрального блока. Со
едините этот провод с корпусом автомо
биля. Не соединяйте этот провод через
провода штатной проводки автомобиля;
присоедините его к корпусу непосредс
твенно.
Белый провод - выход для подключения
тягового реле стартера
При подключении Белого провода, для
предотвращения самопроизвольного дви
жения автомобиля необходимо соблюдать
осторожность. Понимание различия между
коробками передач с механическим и элек
трическим выключателем стартера, позво
лит Вам правильно выбрать цепи подклю
чения и способ установки. Кроме того. Вы
поймете, для чего требуется подключение
всех цепей обеспечивающих безопасность
для всех механических конфигураций вы
ключателя стартера. Ошибки при подклю
чении могут иметь результатом причинение
ущербаличности и имуществу.
В любом случае, после установки должна
быть произведена проверка невозможнос
ти дистанционного запуска двигателя в лю
бом положении рычага коробки передач,
кроме “PARK” или “NEUTRAL”.

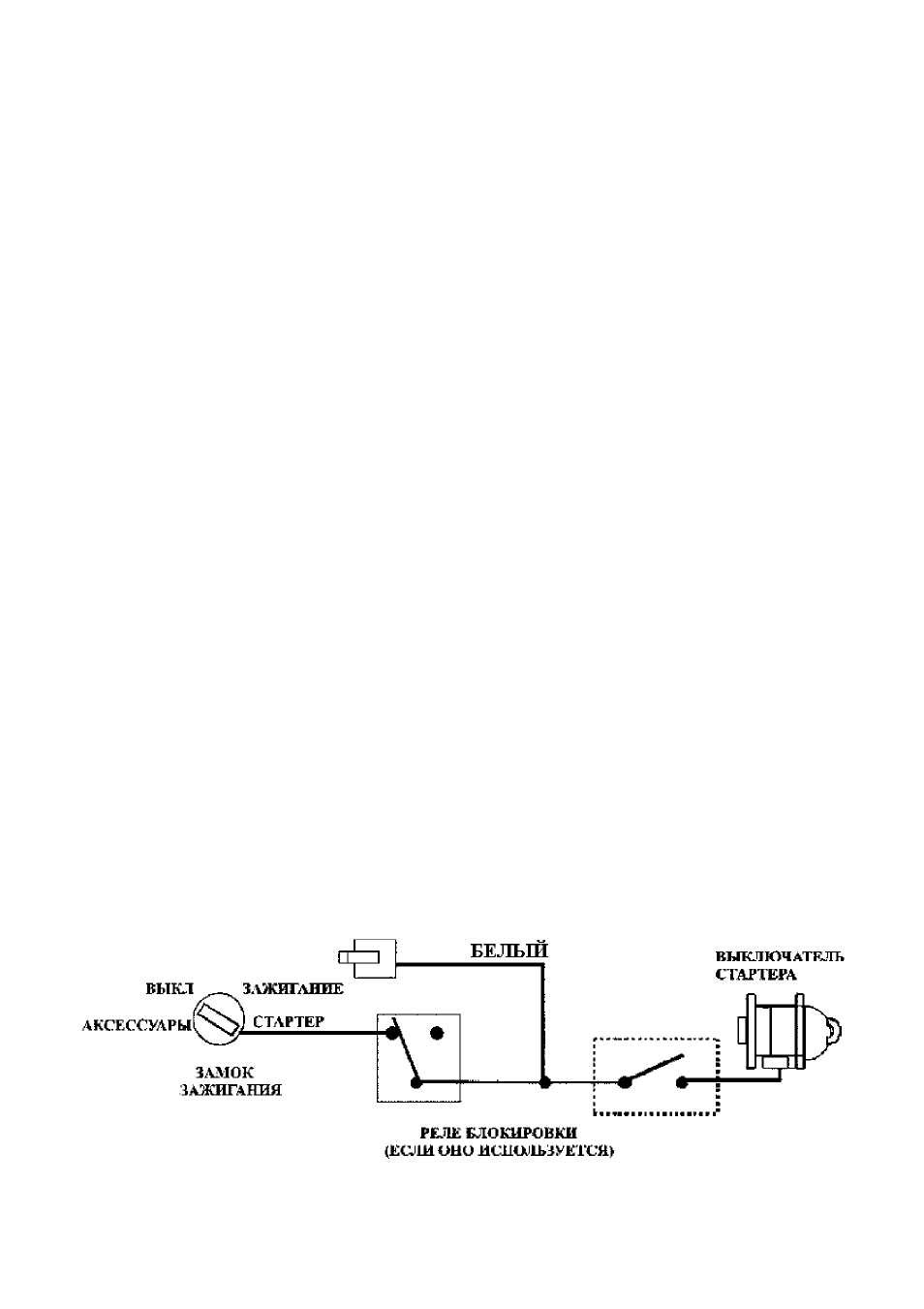

Белый провод подключается к цепи тягово
го реле стартера выполненной проводом
меньшего сечения. Паэтом проводе должно
появляться напряжение + 12В только в поло
жении ключа в замке зажигания “START” . Во
всех других положениях замка зажигания
напряжение должно отсутствовать.
ЗАМЕЧАНИЕ. Белый провод должен быть
подключен после реле блокировки запуска
двигателя (если таковое используется), но
перед выключателем стартера, используе
мым в коробках передач с электрическим
отключением стартера.
-
