РУКОВОДСТВО
по
УСТАНОВКЕ ■ МХ-905В8
Датчик положительной полярности: Воль
тметр постоянного тока, подключенный к
этой цепи, должен показывать 2-ЗВ при
неработающем двигателе и 12-14В, когда
двигатель работает.
Датчик отрицательной полярности: Воль
тметр постоянного тока, подключенный к
этой цепи, должен показывать не более 12
14В при неработающем двигателе и 2-ЗВ,
когда двигатель работает. Подключите
Серо-черный - проводкэтой цепи.
Оранжевый провод - выход (- 300 мА) блоки
ровки двигателя нормально замкнутыми кон
тактами дополнительного внещнего реле.
На этом проводе появляется потенциал
«массы» при включенном режиме охраны.
Максимальная
нагрузочная
способность
выхода - 300 мА.
Примечание: при работе функции Турбо
таймер, автоматический запуск двигателя
и охрана с работающим двигателем выход
отключен (потенциал «массы» на нем от
сутствует).
Оранжево-белый провод - выход (- 300
мА) блокировки двигателя нормально ра
зомкнутыми контактами дополнительного
внещнего реле.
Когда включен режим охраны, наэтом прово
де сигнал «масса» отсутствует. После подачи
команды дистанционного запуска двигателя
появляется сигнал «масса» и сохраняется,
пока двигатель продолжает работать. По
сле выключения двигателя или при тревоге
с заведенным двигателем сигнал «масса»
пропадает вновь. При выключенном режиме
охраны на этом проводе всегда присутству
ет «масса». Максимальная нагрузочная спо
собность выхода - 300 мА.
Желтый провод (на разъёме дополни
тельных присоединений) - выход (- 300 мА)
управления дополнительной цепью замка
зажигания или модулем «обхода» щтатного
иммобилайзера.
Функция выхода выбирается программи
рованием (Программируемая функция №
2
-
10
) .

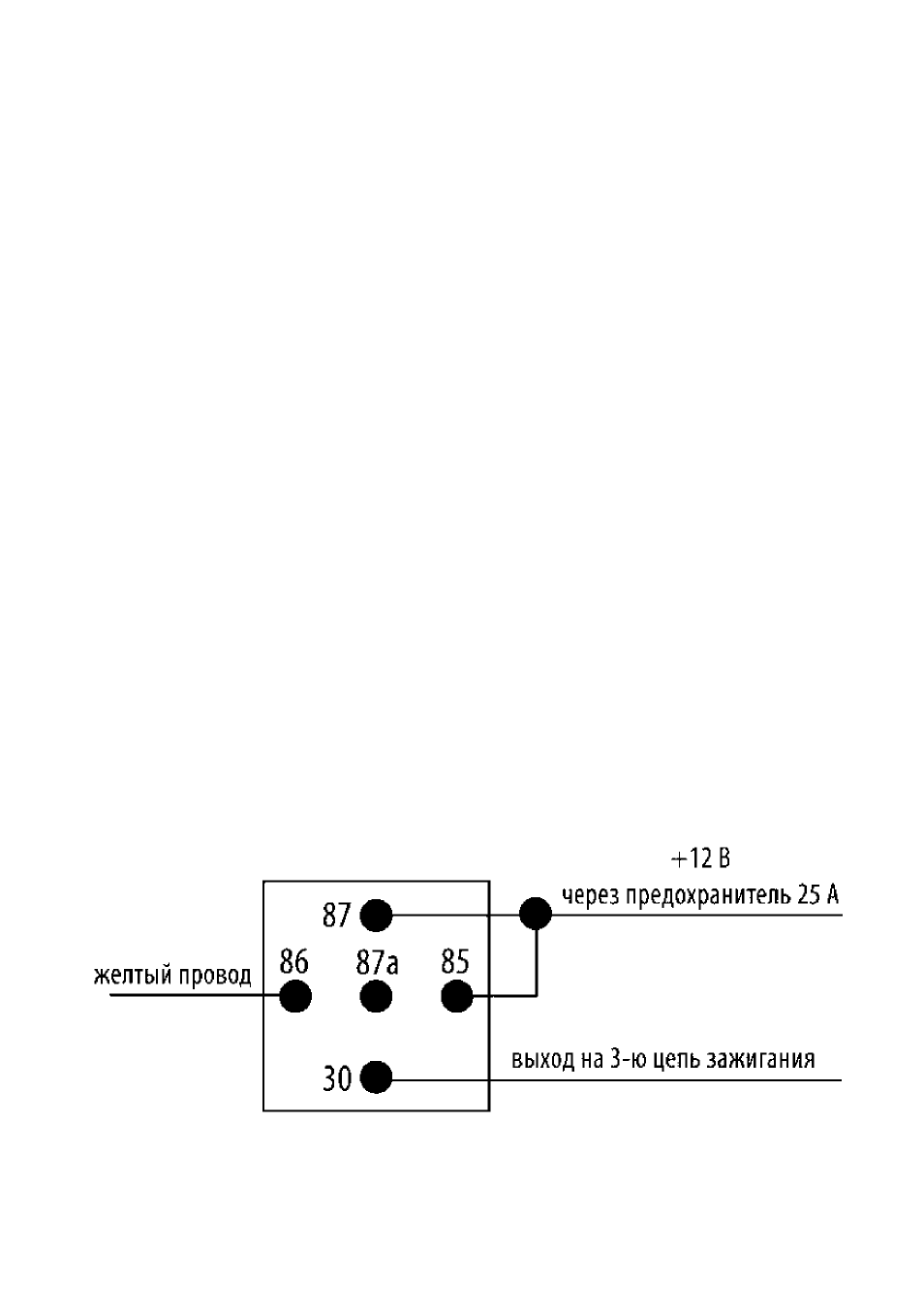

1) Первичная установка функции - выход
«Зажигание». Некоторые типы автомо
билей используют третью цепь зажига
ния при запуске и работе двигателя. В
этом случае подключите к желтому про
воду дополнительное реле, как указано
на рисунке.
Не соединяйте между собой различные цепи
зажигания, они разделены небеспричинно
-
19
-
