РУКОВОДСТВО
по
УСТАНОВКЕ ■
MX-905RS

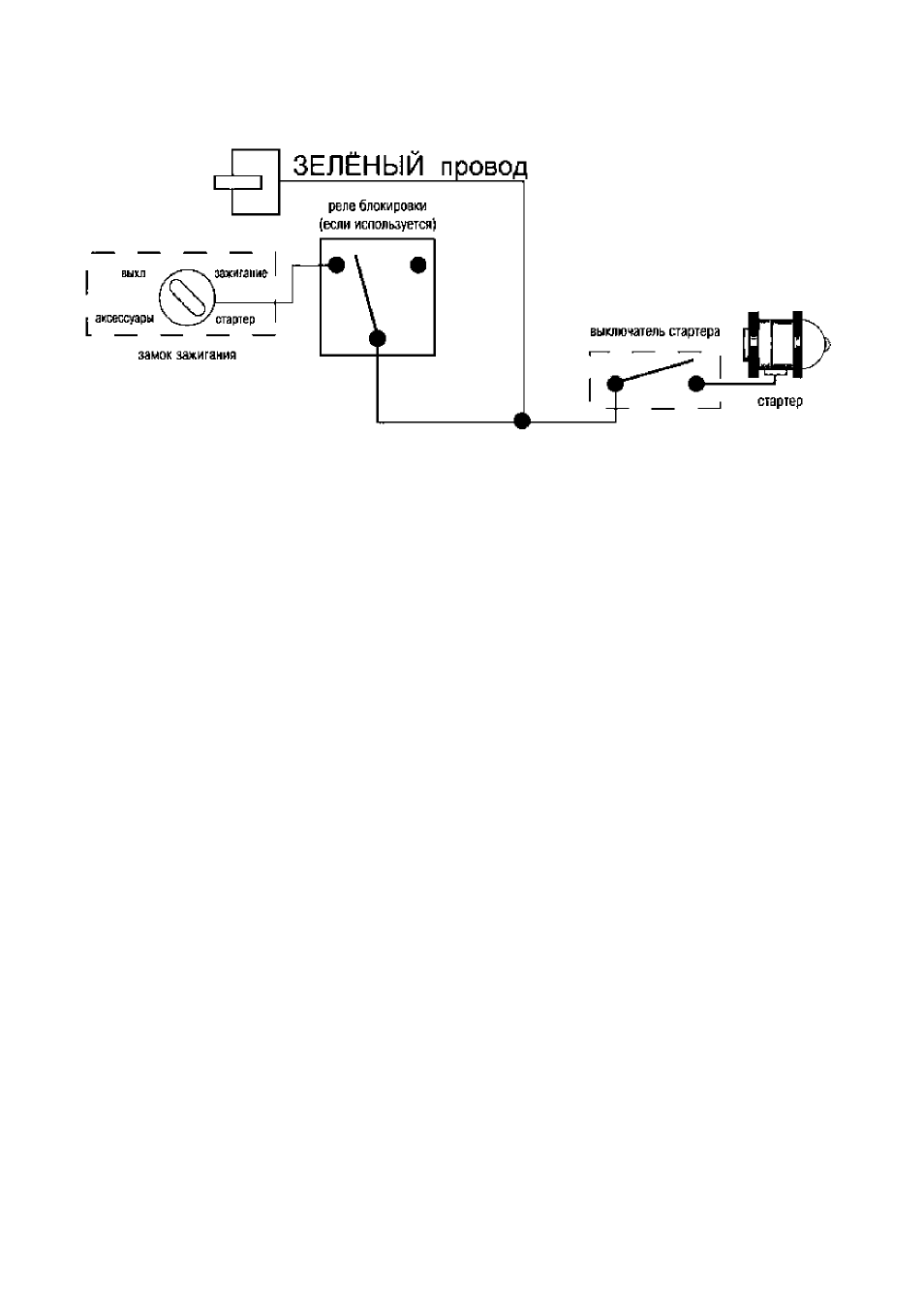

Желтый провод - выход для подключения
цепей зажигания
Подключите желтый провод к цепи за
жигания, идущей от замка зажигания, на
которой появляется напряжение +12В в
положении «ON» или «RUN», а также в поло
жении «START» или «CRANK». В положении
замка зажигания «OFF» напряжение в этой
цепи должно отсутствовать. Подключение
данного провода обязательно.
Фиолетовый провод - выход нааксессуары.
Подключите Фиолетовый провод к цепи,
питающей систему «климат-контроль». В
этой цепи должно быть напряжение +12В
в положениях замка зажигания «ON» или
«RUN». В положениях «OFF» и «START» или
«CRANK» напряжение в этой цепи должно
отсутствовать. Часто встречаются автомо
били с более чем одной цепью аксессуаров.
Подключаться необходимо к той, которая
питает систему «климат - контроль». Неко
торые автомобили имеют питание вентиля
тора и питание компрессора кондиционера
в разных цепях аксессуаров. В этом случае
потребуется дополнительное реле для пи
тания второй цепи аксессуаров.
Коричневый провод - программируемый
выход. Предварительная установка - выход
на цепь зажигания (Зажигание 2).
Назначение выхода можно заменить при
помощи программирования (Программи
руемая функция № 2-9). Можно выбрать
однуиз4функций:
1) Выход «Зажигание 2» - синхронно с Жел
тым проводом («Зажигание!»);
2) Выход «АСС 2» - синхронно с Фиолето
вым проводом(«АСС»);
3) Выход «АСС 2» - синхронно с Фиолето
вым проводом («АСС»), но выключается
при включении режима охраны;
4) Выход «Отопитель» - синхронно с Фиоле
товым проводом («АСС»), но включается
через 1 минутупослезапускадвигателя.
Подключение остальных цепей
Красный провод - +12В, питаниесистемы
Подключите этот провод к цепи, в которой
постоянно присутствует напряжение “+12В”
Черный провод - «масса»
Провод питания центрального блока. Сое
дините этот проводе корпусом автомобиля.
Не соединяйте этот провод через провода
щтатной проводки автомобиля; присоеди
ните его к корпусу непосредственно.
-
13
-
