РУКОВОДСТВО
по
УСТАНОВКЕ ■ МХ-905В8
Бело - синий провод - вход разрешения
автоматического запуска
Автоматический запуск и прогрев дви
гателя выполняется только в том случае,
если Бело - синий провод имеет потенци
ал «массы». При любом другом состоянии
входа разрешения автоматический запуск
и прогрев двигателя не возможен.
1.
Дополнительный «тумблер дистанци
онного запуска» может быть установ
лен с целью предотвращения случай
ных запусков. Это будет полезным при
передаче автомобиля на обслуживание
или при постановке его в гараж или на
закрытую стоянку.
2.
Бело - синий провод может быть под
ключен к датчику нейтрального поло
жения КПП (на автомобилях с автома
тической КПП).
3.

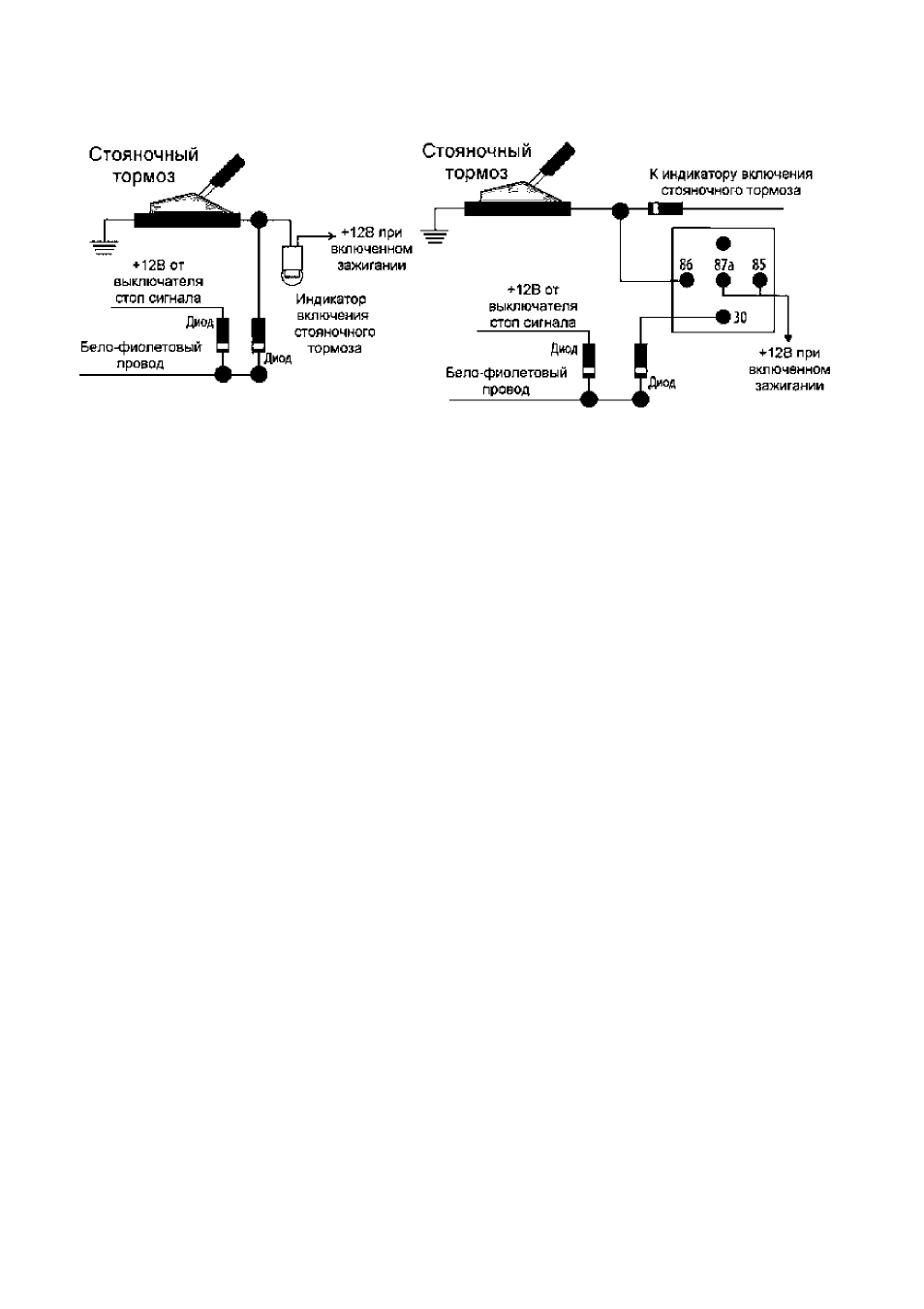

Бело - синий провод может быть под
ключен к датчику включения стояночно
го тормоза (на автомобилях с механи
ческой КПП).
ВНИМАНИЕ! Если Бело - синий провод
не используется (только на автомобиле
с автоматической КПП), соедините его с
«корпусом» напрямую.
Коричнево - белый провод - вход датчика
включения калильныхсвечей
В автомобилях с дизельным двигателем
подключение этой цепи необходимо при
наличии светового сигнала WAIT-TO-START
на приборной доске. Этот сигнал показыва
ет, что включены калильные свечи и гаснет
в момент их выключения. В этот момент
двигатель может быть запущен. Помимо
приборной доски, цепь, включающая этот
сигнал, может быть обнаружена на разъеме
модуля управления двигателем (ЕСМ).
Для обнаружения цепи и определения по
лярности этого сигнала:
1.
Установите предел измерения посто
янного напряжения вольтметра посто
янного тока “20В”.
2.
Подключите один из щупов к точке с по
тенциалом “+12В”.
3.
Подключите второй щуп к исследуемой
цепи (цепи индикации включения ка
лильных свечей).
4.
Включите зажигание.
5.
Если мультиметр показывает “12В”,
пока сигнал на приборной доске не
горит и “ОВ”, когда горит - полярность
сигнала отрицательная.
6.
Если мультиметр показывает “ОВ”, пока
сигнал не горит и 12В, когда сигнал горит
- полярность сигнала положительная.
В больщинстве автомобилей полярность
этого сигнала отрицательная и Коричнево -
белый провод может быть подключен к ней
непосредственно. На автомобилях с поло
жительной полярностью сигнала WAIT-TO-
ЭТАРТ используйте дополнительное реле
для того, чтобы изменить его полярность.
-
17
-
