САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ АВТОМОБИЛЯ
Регулировка пучка
света
после
замены фар головного света в
сборе
Если в
ходе
кузовного ремонта передней
части
кузова
автомобиля
были
замене
ны фары головного света в сборе, необ
ходимо
проверить
регулировку
пучка
света

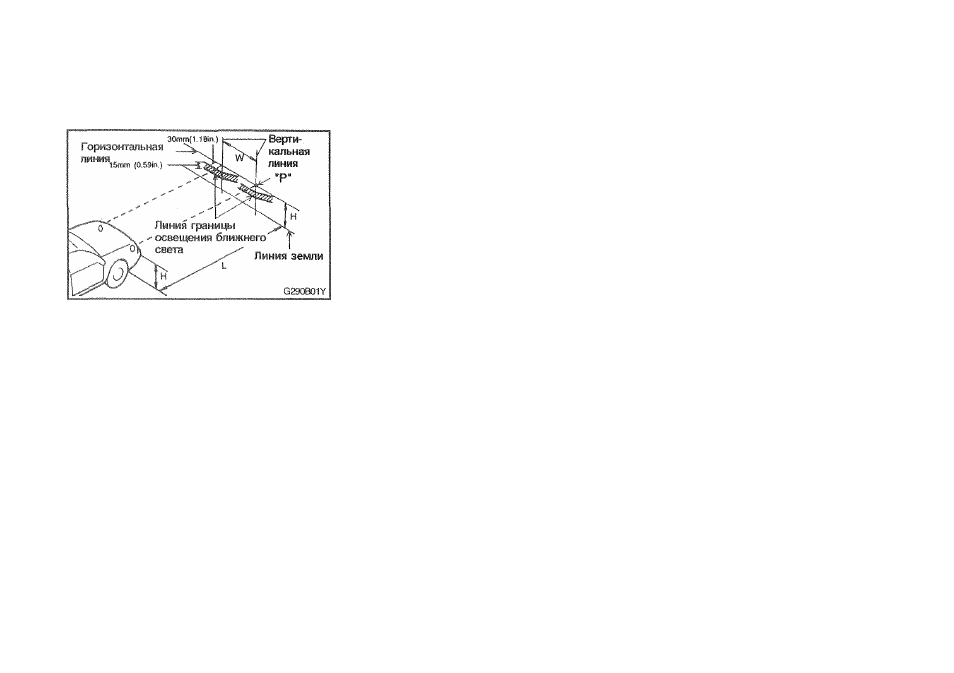

фар с использованием экрана, как
показано
на
рисунке.
Установите
пере
ключатель света фар в положение
ближ
него
света.
1.
Отрегулируйте пучок света фар та
ким
образом,
чтобы
собственная
ось
пучка
света была параллельна цен
тральной линии кузова
автомобиля
и
совпадала
в
точке
“Р”,
показанной
на рисунке.
2.
Пунктирными линиями на рисунке обо
значены
центры
фар
головного
све
та.
Обозначения:
“Н”;
Расстояние
от
горизонтальной
централь
ной линии фар головного света до земли:
656 мм.
‘Ж’:
Расстояние
между
центрами
фар
голов
ного света: 1164
мм.
Расстояние
между фарами
головного света
и
экраном,
на
котором
производится
проверка: 3000 мм.
5-24
