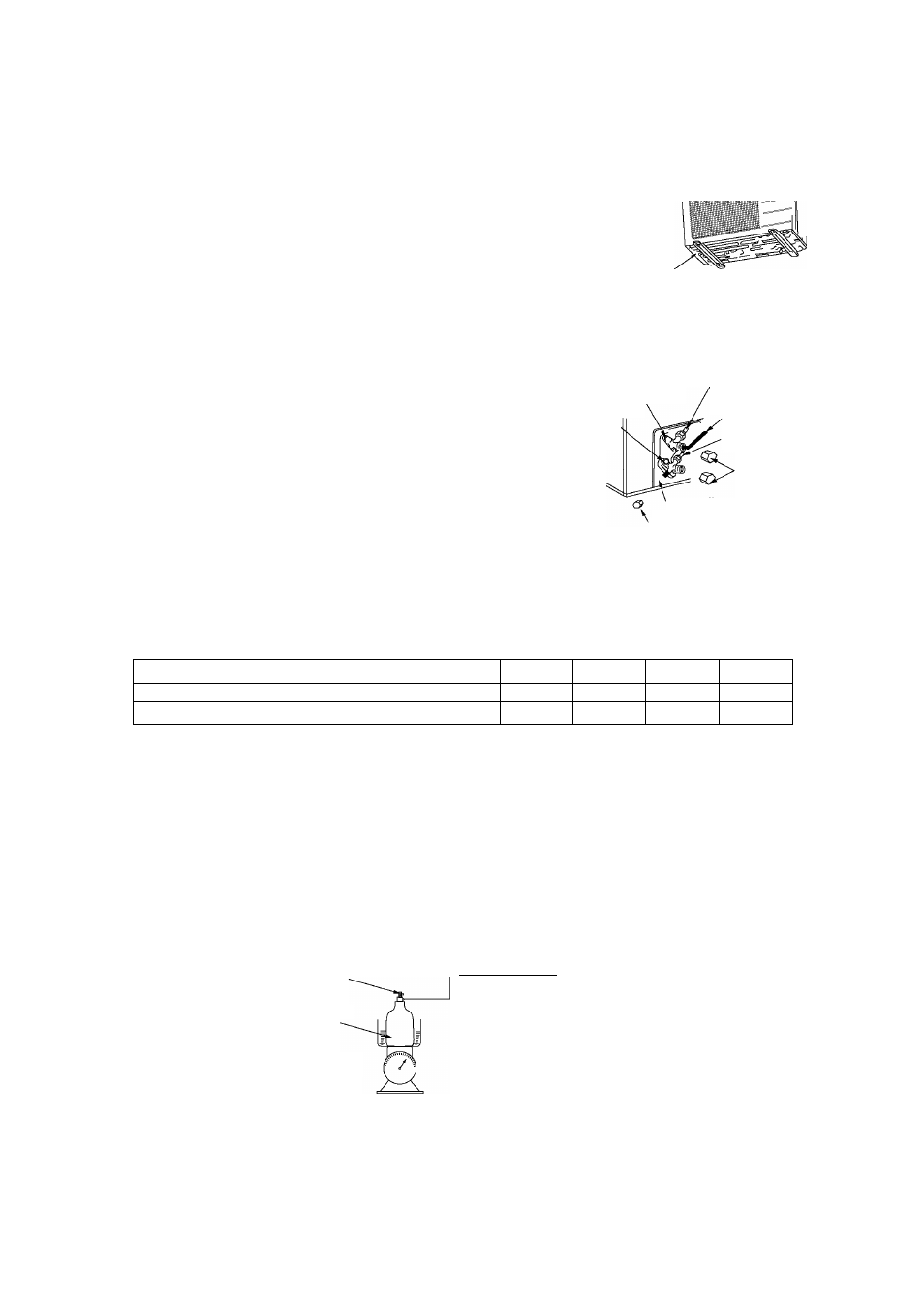

Установка кондиционера
■ Установите систему слива конденсата
(только для модели с обогревом)
• Установите двухканальную систему слива конденсата в отверстие,
которое находится на дне внешнего модуля, затем и подсоедините с
помощью спайки.
■ Подключите соединительном шланге
• Вытрите герметичное масло на затворном клапане и на
соединительный шланг.
поддон
двухканальная система сливной
слива конденсата шланг
затворный клапан
жидкости
соединительная
труба жидкости
■ Закрепите гайку соединительной трубы с помощью
гаечного ключа (вращающий момент на внешнем модуле)
• Выпуск воздуха из элементов: (Также возможно
зат
во
р
н
Ый
использование вакуум-насоса)
кл
£т£и
р
газа
• Снимите крепежный винт, который находиться на затворном
клапане и на газовом канале;
• Откройте затворный клапан с помощью торцового ключа (поверните
90 градусов по часовой стрелке), затем в течение 10 секунд тяните за
газовый клапан, (когда появляется похожий на дым газ, это означает,
что воздух полностью вышел из секции).
• Закрепите крепежный винт газового канала.
• Продолжите испытание на герметичность с помощью индикатора утечки или мыльной воды.
торцовой ключ
соединительная
труба газа
крепежный
винт
газовый канал
крепежный
винт
■ Подсоединение холодильного агента
• Если соединительная трубка длиннее 7 метров, добавьте по необходимости холодильный агент.
(только для охлаждения) добавьте количество A=(Lм-7м) *15г/м; (только для нагрева) добавьте
количество A=(Lм-7м)*50 г/м. (А- количество холодильного агента, L- длина соединительной трубы).
Длина соединительной трубы
7
8
9
10
(только для охлаждения) добавьте количество
0
15
30
45
(только для нагрева) добавьте количество
0
50
100
150
' Соедините клапан баллона с охладителем и перекрывающий газ клапан с отверстием газоприемника
(не закручивайте до упора гайку перекрывающего газ клапана).
' Откройте клапан баллона с охладителем, выпустите воздух;
' Облако газа, напоминающее туман, - признак того, что из баллона вышел весь воздух. Теперь
закрутите гайку перекрывающего газ клапана до упора;
' Подавайте охладитель в кондиционер с помощью динамометра.
А Внимание!
Не переворачивайте баллон, когда охладитель подается в кондиционер.
Подогрейте баллон с охладителем в теплой воде (приблизительно 40°С), не
используйте для этого огонь или горячий пар.
внутренний корпус
соединительная труба
перекрывающий
гидравлическая труба
газ клапан
С|<ь
клапан баллона с охладителем
баллон с охладителем
газовая труба
внешний корпус
\
газоприемник
■ Проверка
• Проведите проверку на утечку (с помощью детектора утечки или раствора мыльной воды);
перед проверкой убедитесь, что соединительные кабели надежно закреплены. Используйте
запасной выключатель или пульт дистанционного управления. Чтобы получить более подробную
информацию, смотрите главу « Эксплуатация кондиционера».
