Установка

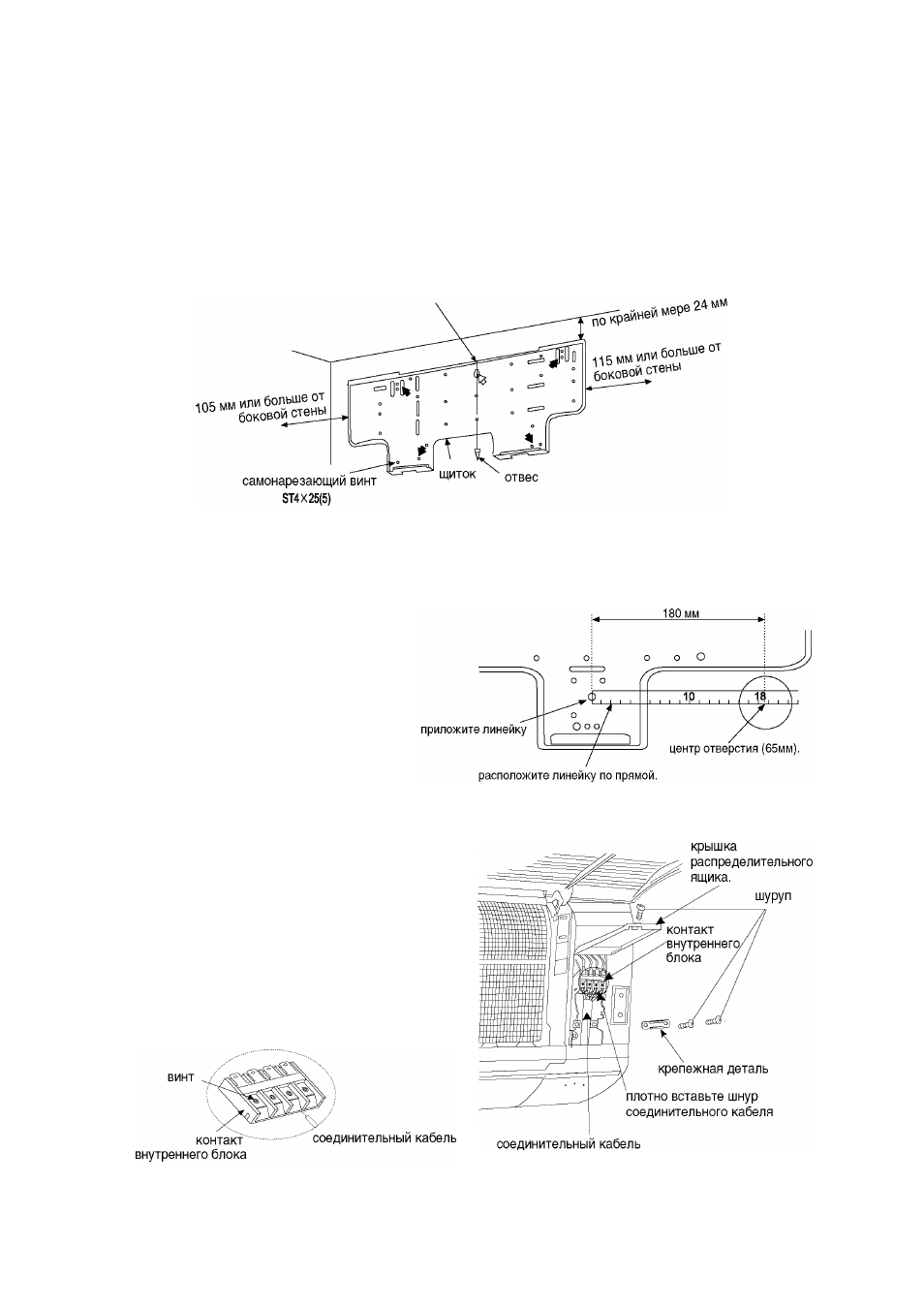

Закрепите щиток
• Щиток должен быть прикреплен к несущей стене (опора - , итд)
Закрепите струну в центральном отверстии
Внимание!
1. отверстие в стене должно быть сделано точно в соответствии с отметкой на шаблоне,
чтобы крепежная панель находилась в устойчивом положении/
2. когда Вы используете расширительные болты, расстояние между отверстиями
должно составлять 450 мм
7
Закрепите щиток
• Выверите место для отверстий и
сделайте дыры диаметром 65 мм.
■ Внешний модуль
1. Откройте переднюю панель
2. выньте винт из крышки распределительного
ящика, снимите крышку распределительного
ящика и положите в сторону.
3. Выньте винт из крепежной детали, отложите
крепежную деталь в сторону.
4. Подсоедините кабель.
5. Верните крепежную деталь и крышку
распределительного ящика на исходное место.
