Установка кондиционера

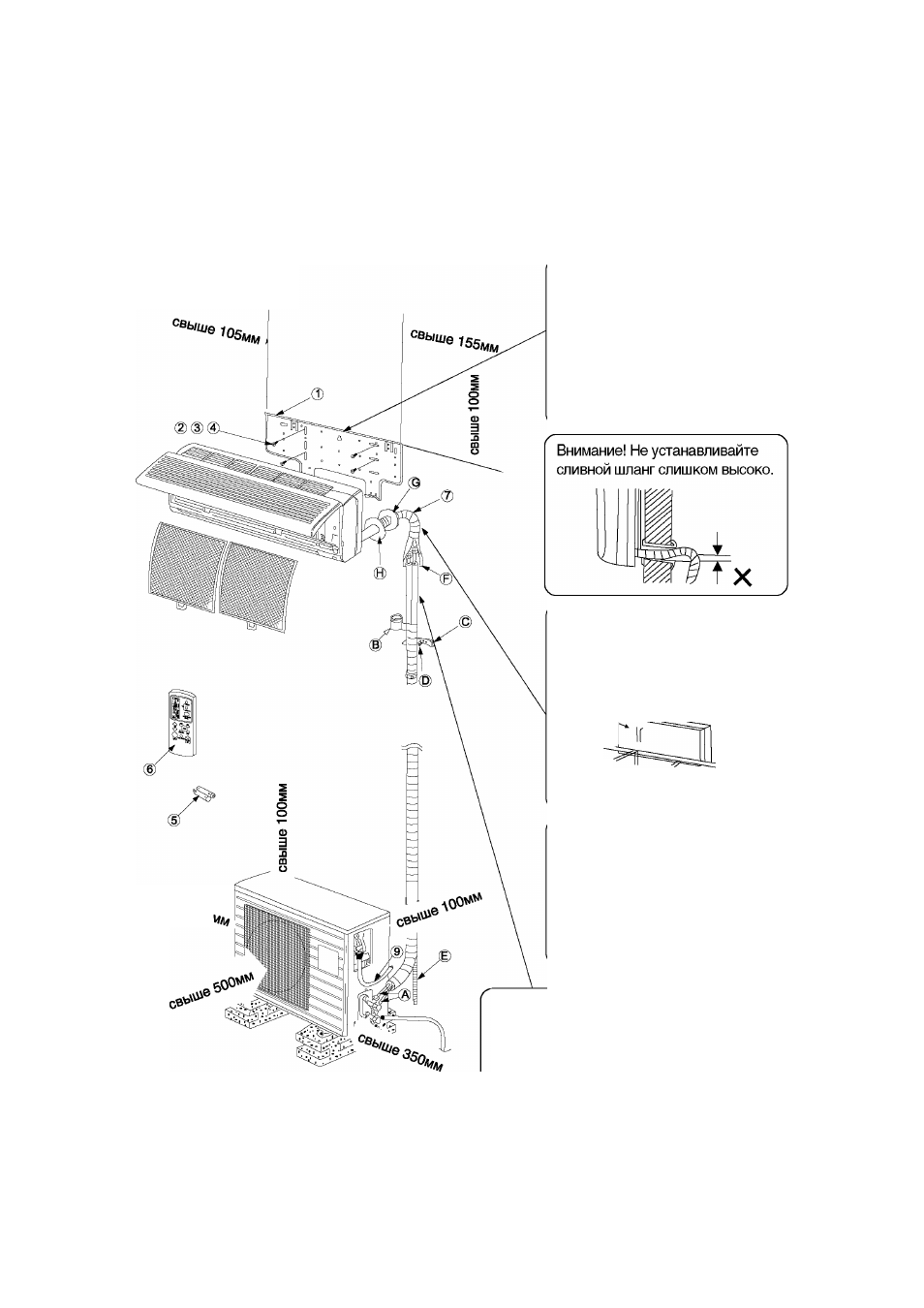

Ф Схема установки
Прирепите крепежную панель
внутреннего корпуса
кондиционера на место, куда Вы
хотите установить кондиционер.
I
Конфигурирующая труба может
быть подсоединена к задней,
правой, нижней или задней
левой панели внутреннего
корпуса кондиционера.
з а д н я ^ ^ ^ ^ г : ^ — п е р е
д
н я я
правая
задняя
нижняя
сторона
левая
левая задняя
Оберните соединительную трубу
теплоизолирующим покрытием.
Толщина покрытия должна
составлять 8 мм.
Закрепите между стеной и
соединительной трубой деревянный
брусок толщиной в 20 или больше мм или
оберните соединительную трубу клейкой
лентой в 7-8 слоев, затем прикрепите
соединительную трубу к стене с защитным
металлическим покрытием.
