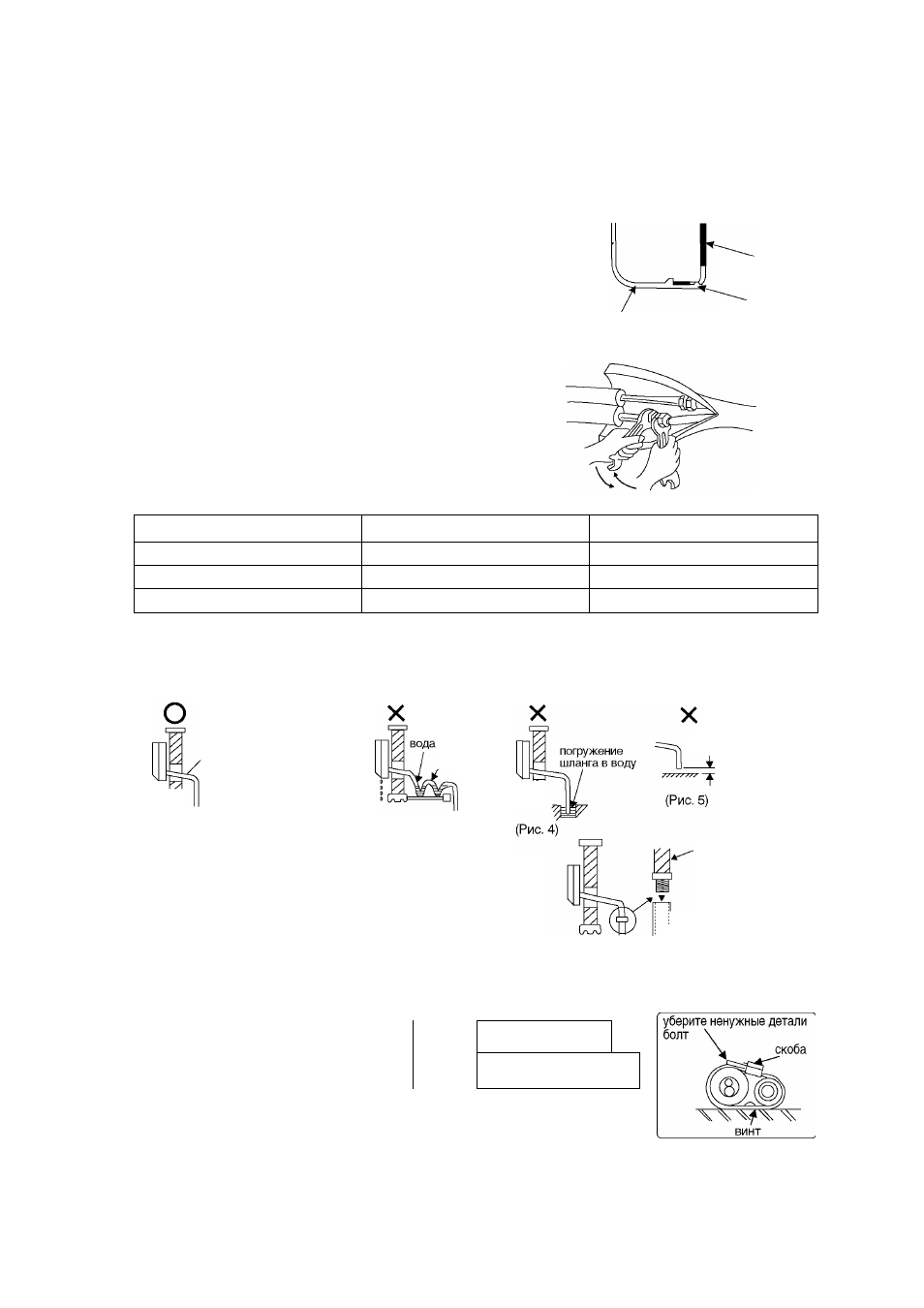

Установка кондиционера
■ Установка внутреннего корпуса
• Протяните соединительную трубу через отверстие в
стене и укрепите внутренний корпус на крепежной
панели.(Поместите внутренний корпус кондиционера
ребром в выемку на крепежной панели.)
■ Соединительная труба
• Угол изгиба трубы во внутреннем корпусе не должен
превышать 10 градусов. Угол изгиба трубы во
внутреннем и внешнем корпусе не должен превышать
15 градусов.
• Радиус изгиба не должен превышать 10 см. Перед тем,
как подсоединить трубу, нанесите на место стыка слой
герметика. Соедините две части трубы и закрутите
гайкой (см. рисунок справа).
внутренний
корпус
кондиционера
нижняя
панель
крепежная
панель
ребро
внутреннего
корпуса
труба
диаметр трубы
изгибающий момент (N • т)
труба для жидкости
6.35мм (1/4”)
13.7---17.6
газовая труба
9.52мм (3/8”)
34.3---41.2
газовая труба
12.7мм (1/2”)
49.0---56.4
■ Установка сливного шланга
• Чтобы конденсат бесприпятственно проникал наружу, сливной шланг надо устанавливать под
наклоном. Установка шланга, как показано на рисунках 2-5, неверна.
X
шланг
под
наклоном
(Рис. 1)
вода! /
протекает!
шланг
под
наклоном
застоявшаяся
воздух
вода! X
протекает!
(Рис. 2)
(Рис. 3)
■
Если длина сливного шланга недостаточна, его можно
удлинить с помощью дополнительного шланга, который
прилагается к кондиционеру.
■
Если шланг должен пролегать через помещение, оберните его
теплоизолятором.
менее 50 мм
от пола
сливной
шланг
шланг из ПВХ
^(внутренний
диаметр 15 см)
■ Герметизация отверстия в стене и фиксирование трубы
• Используйте шпатлевку, чтобы
герметизировать отверстие в
стене.
■ Используйте скобу ( зажим для
трубы), чтобы зафиксировать
трубу в нужном положении.
герметично благодаря
шпатлевке
зафиксируйте соединительную
трубу скобой
внутренний
[
корпус
21
