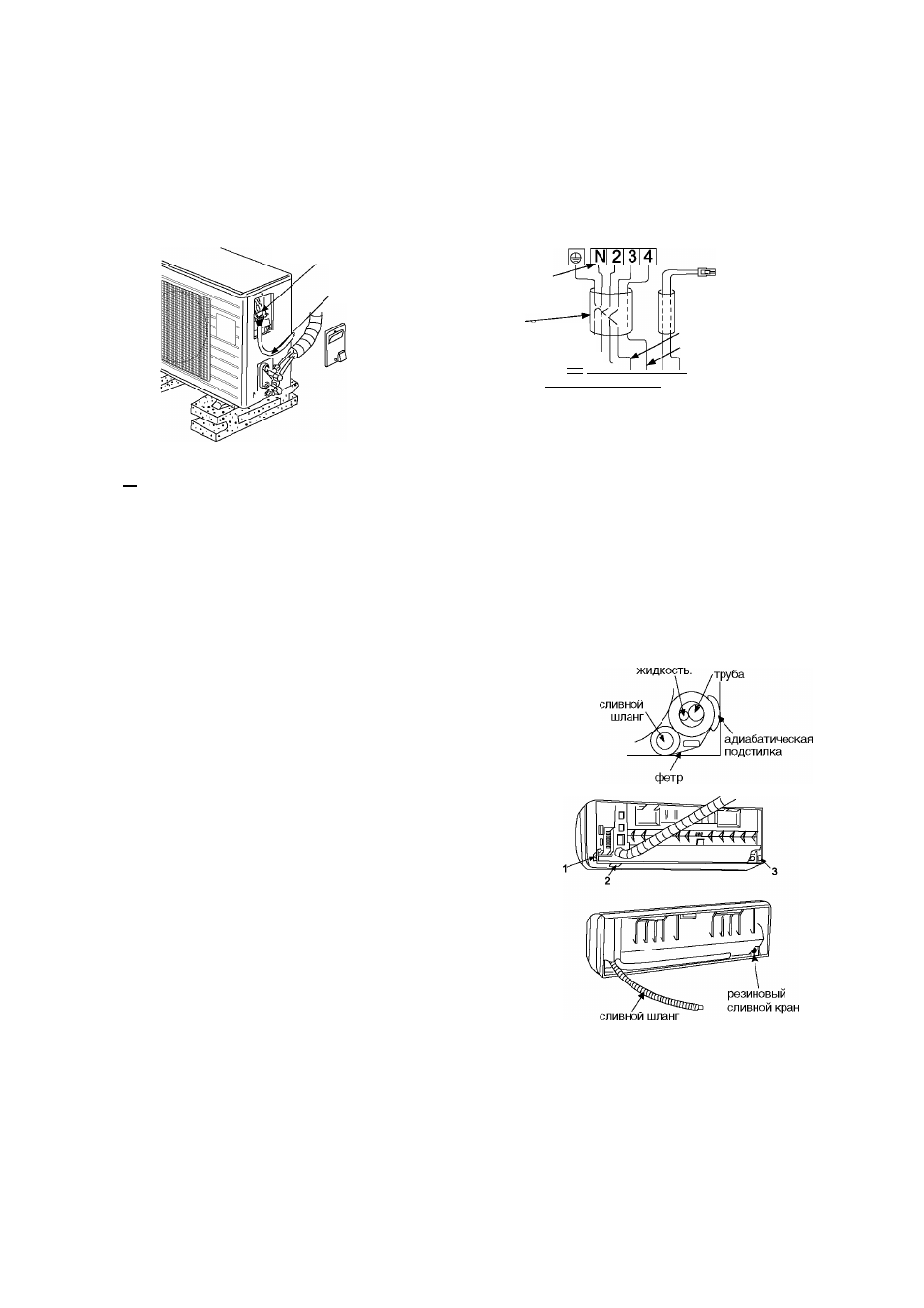

Установка
■ Внутренний модуль
диаграмма по подсоединению
контакт внешнего блока
соединительный
кабель
контакт внутреннего
блока
узловое
соединение
соединительный б
елы
й
ка
б
ель
голубой \
красный Уд..........................
__ ^М1213|®|41т1Р21
контакт внеШнегоблока
[ только для модели с обогревом ]
.желтый/зеленый
желтый
А Предупреждение
■
Соединительные кабели должны быть сжаты вместе.
■
Чтобы подсоединить наружный и внутренний модуль необходимо использовать специальный кабель.
Необходимо обеспечить, чтобы выводы были защищены от внешнего воздействия.
■
Плохое соединение может привести к пожару.
■
DSB - 097 LH может быть подсоединен только к модулю полного сопротивления, который поставлен
вместе с системой не более 0, 416 и DSB - 127 LH не более 0, 132. В случае необходимости, просьба
обратиться к поставщику за информацией по сопротивлению.
■
Подсоединение тру
бЫ
которой циркулирует
1. Примечание
• Следует расположить сливной шланг под медной трубой.
• Сливной шланг не следует сгибать или выгибать.
• Когда Вы оборачиваете сливной шланг, его не следует двигать.
• В случае если сливной шланг проходит по дому, его следует
обернуть специальным термоизолирующим материалом.
• Следует обернуть медную трубу и сливной шланг
теплоизолирующей лентой. В том месте, где труба соприкасается
со стеной, следует использовать теплоизолирующую прокладку.
2. Подсоединение трубы
• Если труба стала выпадать из правой панели внутреннего корпуса
кондиционера, обрежьте трубу 1 и снова вставьте ее в корпус
• Если труба стала выпадать из правой нижней панели внутреннего
корпуса кондиционера, обрежьте трубу 2 и снова вставьте ее в
корпус.
• Если труба стала выпадать из левой панели внутреннего корпуса
кондиционера, обрежьте трубу 3 и снова вставьте ее в корпус /
3. Повторная установка сливного шланга.
• Если труба стала выпадать из левой панели внутреннего корпуса
кондиционера, сливной шланг надо переустановить, чтобы
избежать протечки/
• Для этого поменяйте местами сливной шланг и резиновый водопроводный кран; на рисунке справа показана
исходная позиция/
• После переустановки не следует проводить чистку кондиционера, чтобы избежать протечки.
А Внимание!
Во время переустановки, следует вывести трубы и сливной шланг из исходного
положения, в противном случае существует риск поражения электричеством.
20
