Если ваша духовка поставляется с проводом электропитания
(Н05 V У-Р 36 2,5 мм^) без вилки, подсоедините вилку
следующим образом:
Коричневый провод
— I (фаза);
Синий провод
— N (ноль);
Зеленый/Желтый провод — Е (земля)
Если ваша духовка поставляется без провода
электропитания, то подберите провод, руководствуясь
таблицей 1. При подсоединении проводок духовке
пользуйтесь таблицей 2.
В целях безопасности электрический провод должен
быть не более 2 м длиной.

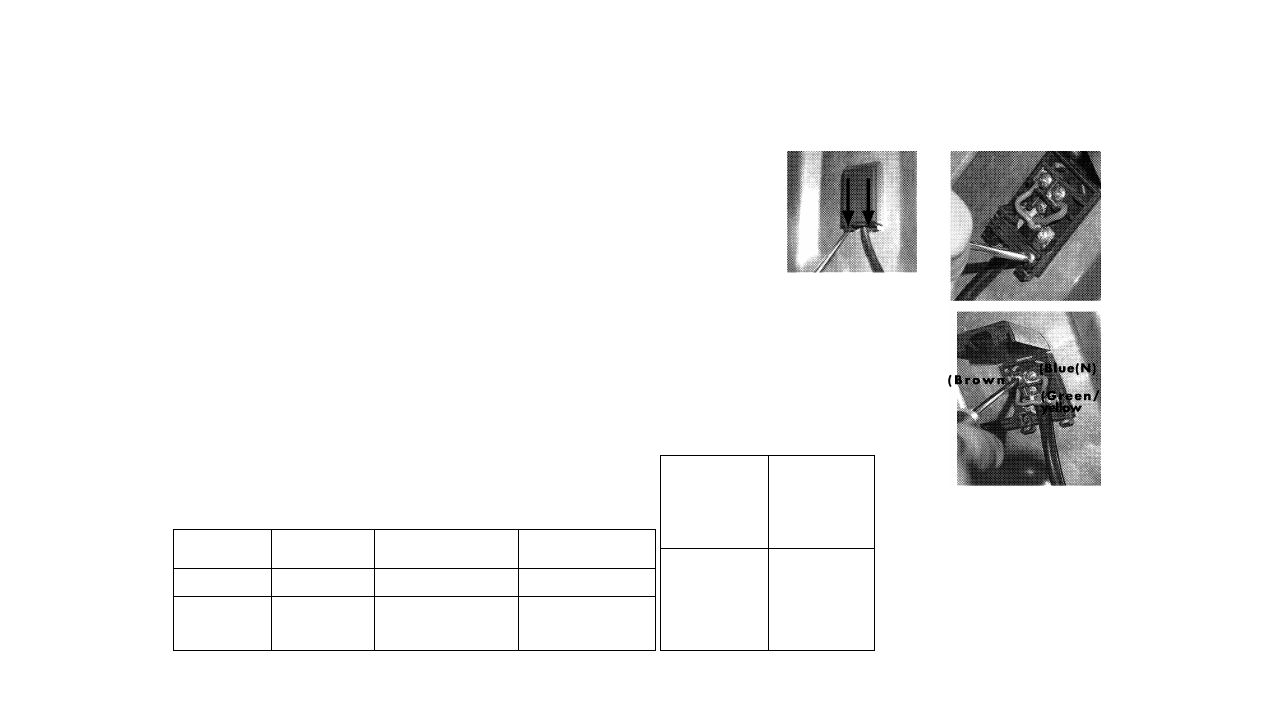

^ Снимите крышку распределительной коробки
Подсоедините электрический провод, как показано на
монтажной схеме на задней крышке.
Закрепите электрический провод двумя винтами
и зажимом.
Установите на место крышку распределительной коробки.
Ваша духовка Расчитана на подключение к однофазной —
или трехфазной элетрической сети.
^ Электрический провод должен быть пропущен через
хомут.
Провод следует проложит в стороне от духовки,
в особенности подальше от вентиляционных отверсти , и
й он не должен попасть под корпус духовки,
когда вы будете устанавливать ее на место около стены.
ЦК
© ©
Тип
электропитания
Одна фаза
Три фазы с нулем
Две фазы с нулем
Напряжение
220/230/240
380/400/415 В
380/400/415 В
Тип
3x4,0 мм^
5x2,5 мм^
4x2,5 мм^^
электропровода
(макс, длина 2 м)
H05VV-F
H05VV-F
H05VV-F
Если необходимо заменить провод электропитания, выберите
провод подходящего типа и выполните следующие операции
Отсоедините плиту от электрической сети.
1. Снимите крышку распределительной коробки, отвинтив
удерживающие ее винты.
2. Снимите зажим.
3. Замените провод, соблюдая
следующие условия:
Коричневый провод
— I
(фаза);
Синий провод
— N (ноль);
Зеленый/Желтый провод — Е (земля)
4. Закрепите провод зажимом.
5. Установите но место крышку
распределительной коробки.
1 2 1^—
Фаза Г1
^
1
М
Ноль
5 1
Земля
-[Щ
Одна фаза
в
1 3
^~Фоза III
1 2 1--
Фаза II
Г] |_
Ноль-^
5 1
Ь!_1Фаза 1
Земля
-1©|
j g j
Фаза II
Гй
X Ноль^Л
5
1
_^®аза 1
1
^-^1
Земля
380/400/415
В
Таблица 1
4
Таблица 2
