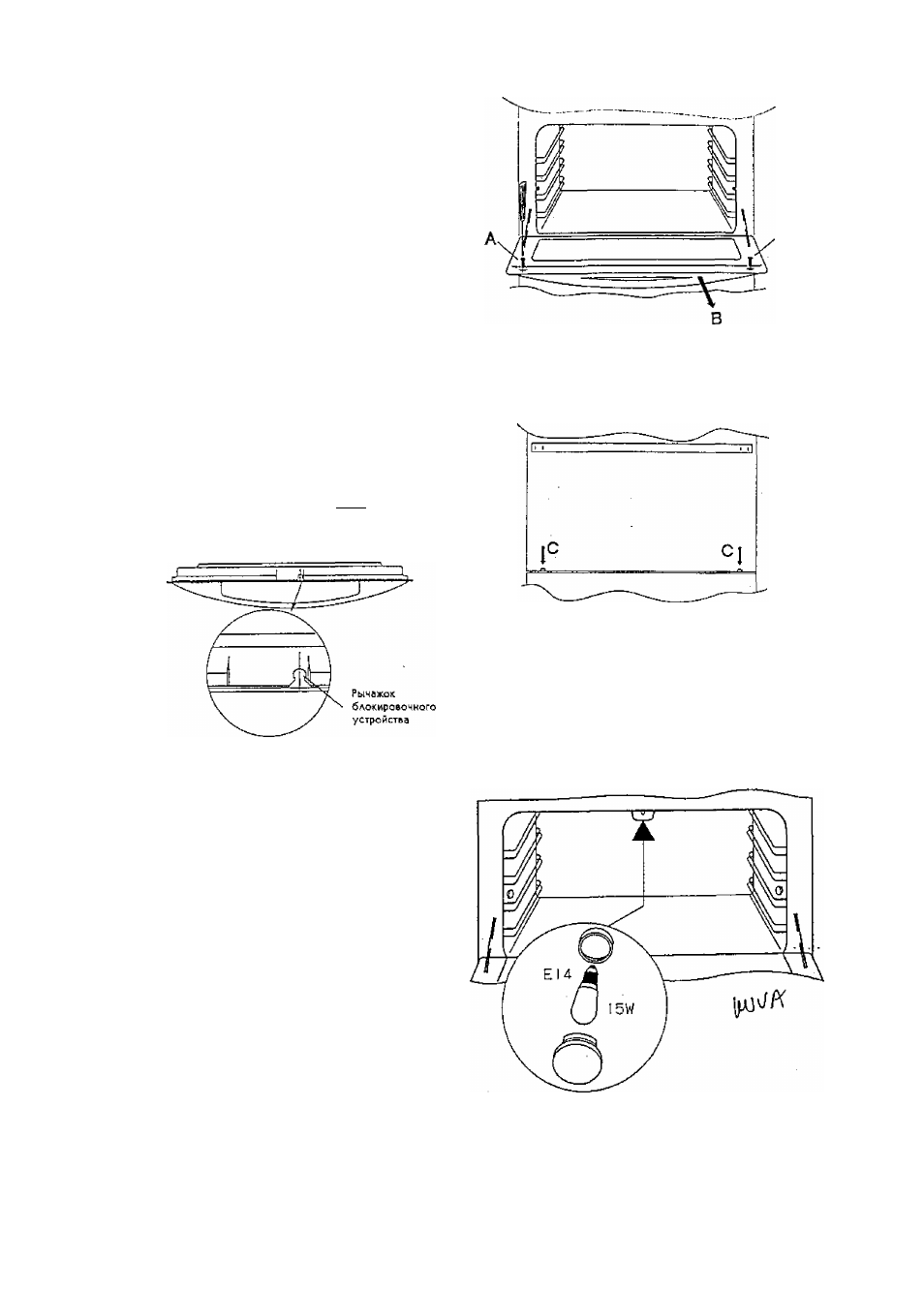

РАЗБОРКА ДВЕРЦЫ ДУХОВКИ
• Положите дверцу на ровную поверхность.
• Выверните два винта (А).
•
Выньте внутреннюю часть дверцы.
Рычажок
предохранительного
блокирования
том окажется снят.
при
. Протрите стёкла чистой тряпкой и средством для
мытья
окон
или
тёплой
водой
с
добавлением
средства для ручного мытья посуды.
• Все детали следует высушить перед выполнением
сборки,
.
В
процессе
сборки
обратите
внимание
на
то,
чтобы наружное стекло опиралось на опоры (С)
и
чтобы
рычажок
предохранительного
блокирования также был установлен на место.
УСТАНОВКА ДВЕРЦЫ НА МЕСТО
Сначала введите стационарные петли в
соотввтствуюш,ие отверстия.
Одновремено приложите пазы движущихся петель
к краю проёма.
Полностью откройте дверцу и установите блокиру
щие пластины в их первоначальное положение.
Закройте дверцу и проверьте её исправность.
ВЕНТИЛЯТОР ЦИРКУЛИРУЮЩЕГО ВОЗДУХА (модель
г 635 М)
ВНИМАНИЕ: перед выполнением чистки от плиты
следует полностью отключить питание, удалив для
того предохранители из лектрического щита,
•
Выверните
четыре
крепёжных
винта
защитной
пластины вентилятора в задней стенке духовки,
. Для того чтобы снять гайку вентилятора, отверните
её
по
часовой
стрелке,
придерживая
при
том
вентилятор другой рукой.
. Вымойте защитную пластину и вентилятор тёплой
водой
с
добавлением
средства
для
ручного
мытья посуды.
•
После
чистки
выполните
сборку
в
обратном
разборке порядке.
ЗАМЕНА ЛАМПОЧКИ ВНУТРЕННЕГО ОСВЕЩЕНИЯ
ДУХОВКИ
•
•
Отключите от плиты питание, вынув для того
предохранитель из лектрического щита.
•
Удостоверьтесь в том, что духовка холодная,
•
Отверните защитный футляр лампочки.
. • Отверните старую лампочку против часовой
стрелки и замените ее на новую.
Цоколь лампочки должен быть Е14, напряжение
230-240
В,
мощность
15
Вт
и
теплостойкость
3000.
Заверните защитный футляр обратно на место.
