СБОРКА
Установка брызговика и
триммерной головки Superauto II
Установите защитное
устройство (А) для
работы с триммерным
диском. Защитное
устройство следует
зацепить в креплении на
раме и зафиксировать 1
болтом (L).
Надеть на выходной вал
приводной диск (В).
Поворачивать вал до тех
пор, пока одно из
отверстий в приводном
диске не совместится с
отверстием в корпусе
зубчатой передачи.
Вставить стопорный
штифт (С) в отверстие,
чтобы зафиксировать
выходной вал.
Перед установкой
триммерную головку
следует разобрать.
См.рисунок. Действовать
следующим образом:
Вставить палец в
центральное отверстие
крышки (I), в то время
как остальными
пальцами вы держите
крышку. Нажать на два
захвата (J),
выступающие из выреза
в нижней секции (К),
большим и указательным
пальцами другой руки.
Отжать триммерную
головку, используя
пальцы на крышке.
Поместить крышку (I) и
опорный фланец (F) на
выходную ось.
Наживить гайку (G).
Момент затяжки гайки
равен 35-50 Нм. Воспользуйтесь торцевым ключом из
набора инструментов. Держите ручку защитного
кожуха триммера как можно крепче. Гайка
затягивается при вращении торцевого ключа против
направления вращения триммера (левосторонняя
резьба).
Установить нижнюю секцию триммерной головки (К)
на крышку (I), сжав две части между собой и
совместив вырезы на нижней секции с захватами на
крышке.
Для снятия режущей головки повторить все операции
в обратном порядке.

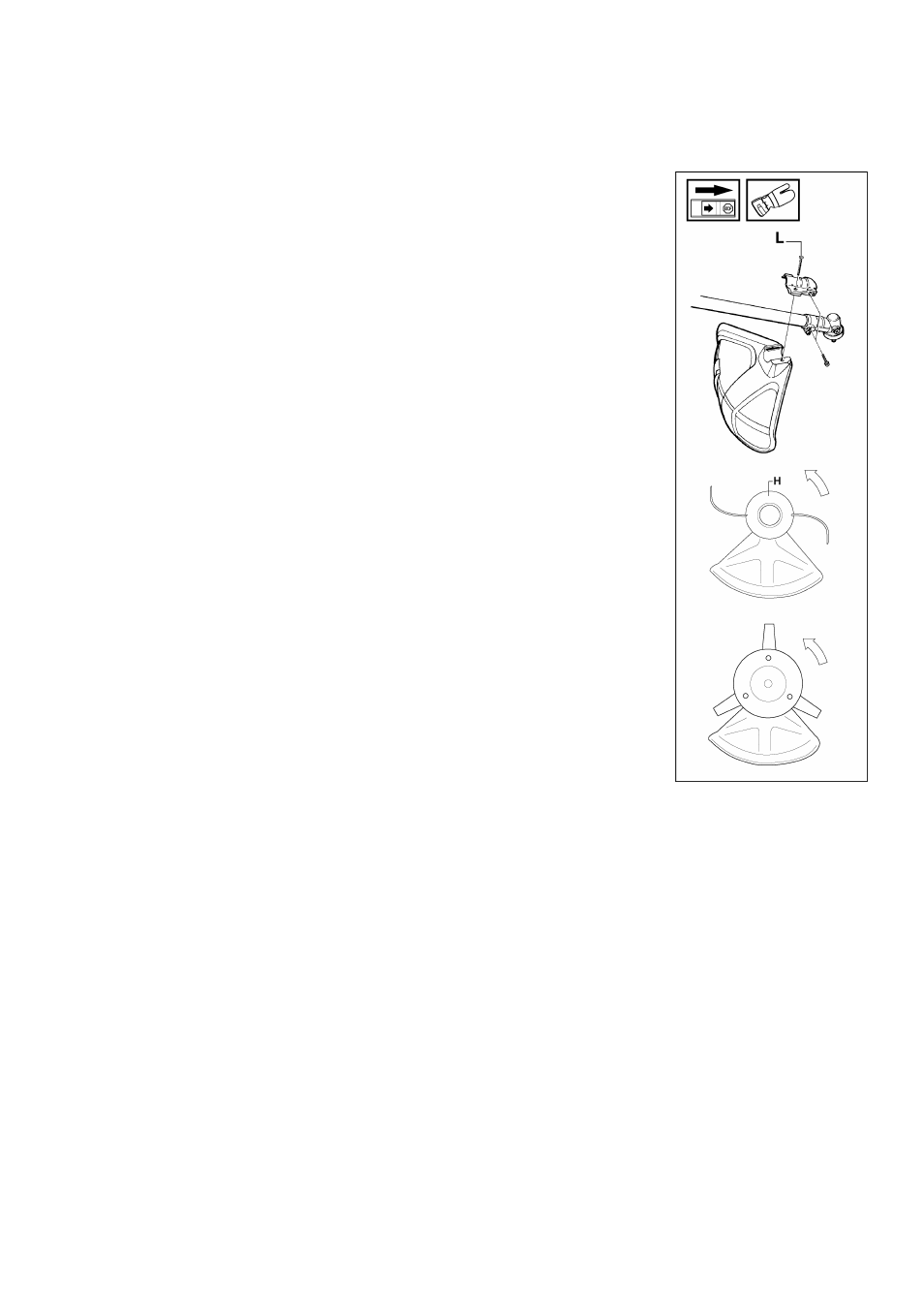

Установка других защитных
приспособлений и режущего
оборудования
Установите защитное
устройство (А) для
работы с триммерным
диском. Защитное
устройство следует
зацепить в креплении
на раме и зафиксиро­
вать 1 болтом (L).
Установите диск подачи
(В) на выходящем конце
оси.
Поворачивайте ось до
тех пор, пока одно из
отверстий на диске
подачи не совпадет с
отверстием коробки
передач.
Введите штырь (С) в
отверстие, чтобы ось
была застопорена.
Закрутите триммерную
(H) головку по резьбе
навстречу направлению
вращения.
Разборка производится
в обратном порядке.
Russian - 19
