СБОРКА
Сборка ножа и триммерной
головки

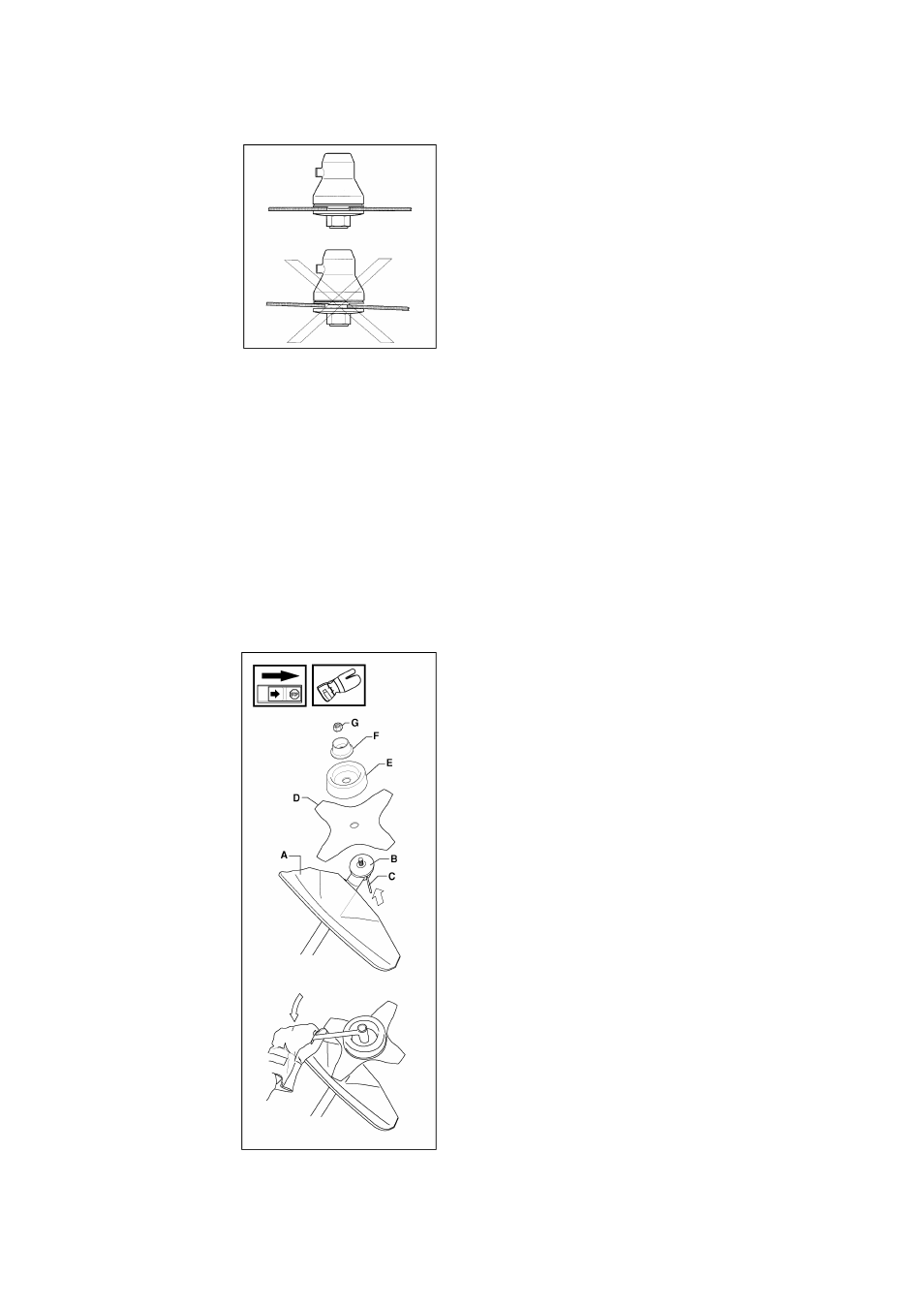

При установке режущего
оборудования,
исключительно важно,
чтобы направляющая
захвата/опорного фланца
была по средине.
Неправильно
установленное режущее
оборудование может стать
причиной серьезной и/или
смертельной травмы.
/ ! ПРЕДУПРЕЖДЕНИЕ!
f \ Категорически запрещается использовать
^^ режущее оборудование без
рекомендуемого щитка. См. раздел
^Технические данные”. Установка
неправильного или поврежденного щитка,
может привести к серьезной травме.
ВАЖНАЯ ИНФОРМАЦИЯ
Для работы с подрезчиком или инструментом
для расчистки травы, на нем должна быть
установлена ручка, щит для ножей и оснастка.
Установка щитка для ножей,
косящего диска и диска с ножами.
• Защитное крыло (А)
крепится на раме 1
болтом.
Внимание! Пользуйтесь
рекомендуемым за­
щитным крылом. ”См.
Технические данные”.
• Надеть на выходной вал
приводной диск (В).
• Поворачивать вал до тех
пор, пока одно из
отверстий в приводном
диске не совместится с
отверстием в корпусе
зубчатой передачи.
• Вставить стопорный
штифт (С) в отверстие,
чтобы зафиксировать
выходной вал.
• Надеть на выходную ось
нож (D), установочную
чашку (E) (325R
X
,
325R
XT
, 325RD
X
) и
установочный фланец
(F).
• Надеть гайку (G).
Момент затяжки гайки
равен 35-50 Нм (3.5 - 5 кгм). Пользуйтесь торцовом
ключом из набора инструмента. Держите ручку ключа
как можно ближе к щитку лезвия. Гайка затягивается
при повороте ключа против направления вращения
(левосторонняя резьба).
Установка щитка для ножей и
режущего диска
Снимите крепежный
щиток (H). Установите
переходник (I) и
крепление (J)двумя
болтами (K) как
показано на рисунке.
Защитное крыло (A)
крепится 4-мя болтами
(L) к переходнику, как
показано на рисунке.
Внимание! Пользуйтесь
рекомендуемым
защитным крылом.
См. ’’Технические
данные”.
Надеть на выходной вал
приводной диск (В).
Поворачивать вал до
тех пор, пока одно из
отверстий в приводном
диске не совместится с
отверстием в корпусе
зубчатой передачи.
Вставить стопорный
штифт (С) в отверстие,
чтобы зафиксировать
выходной вал.
Надеть лезвие (D) и
опорный фланец (F) на
выходной вал.
Надеть гайку (G).
Момент затяжки гайки
равен 35-50 Нм (3.5 -
5 кгм). Пользуйтесь
торцовым ключом из
набора инструмента.
Держите ручку ключа
как можно ближе к
щитку лезвия. Гайка
затягивается при
повороте ключа против
направления вращения
(левосторонняя резьба).
При ослаблении и
затягивании гайки
режущего диска руки
могут быть
травмированы зубцами
лезвия. Старайтесь,
чтобы ваши руки
всегда были
защищены щитком
лезвия. Эта задача
облегчается за счет использования длинного
торцового ключа. На иллюстрации показан участок, в
котором следует располагать торцовый ключ.
18 - F
