СБОРКА

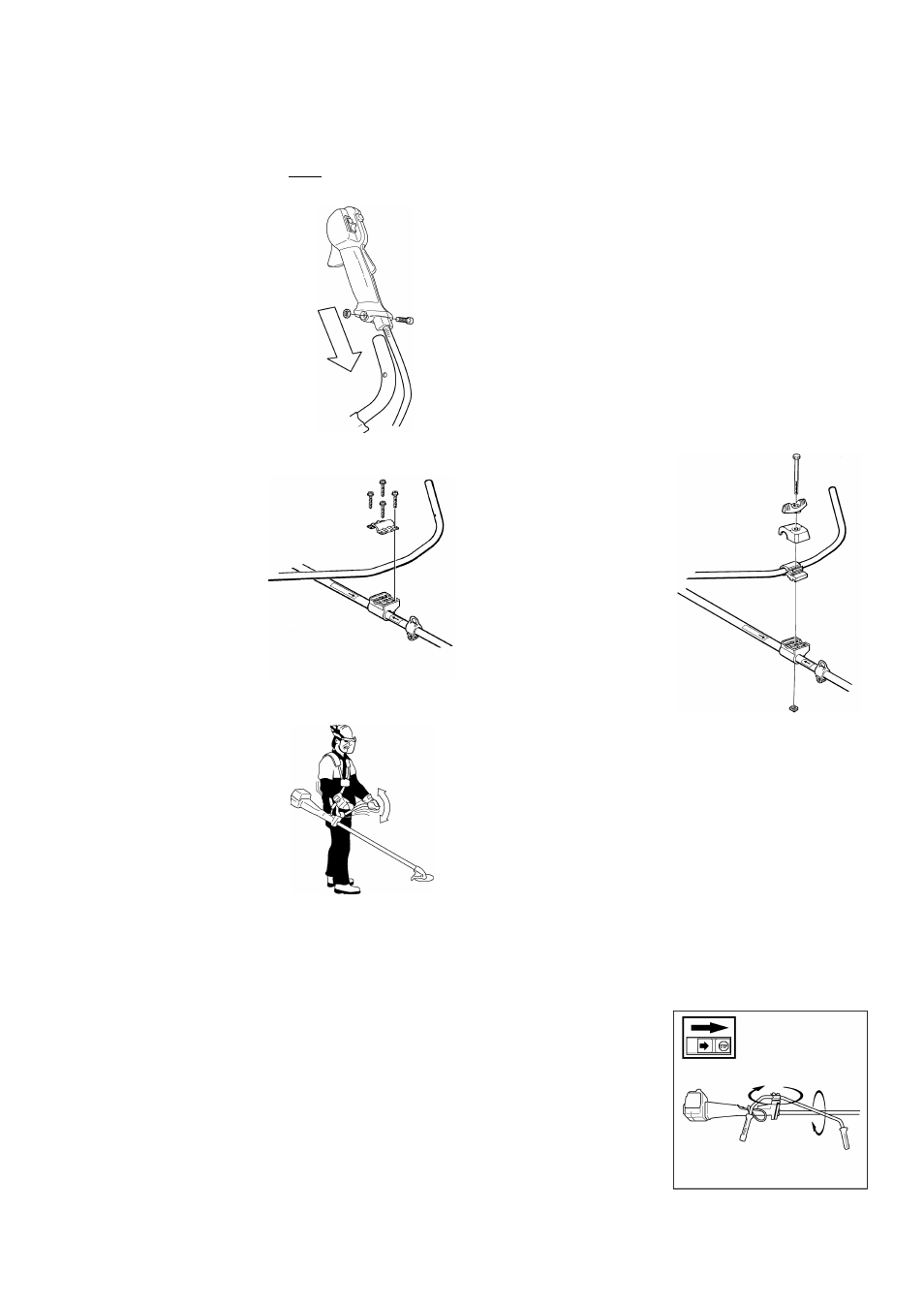

Сборка рукоятей (322R, 323R)
• Снять винт с задней
стороны ручки
дросселя.
• Надеть ручку дросселя
на правую сторону
рукояток (см. схему)
• Совместить отверстие
в ручке дросселя для
фиксирующего винта
с отверстием в рукоятке.
• Поставить на место
винт с задней стороны
ручки дросселя.
• Пропустить винт через
отверстие ручки
дросселя и рукоятки и
затянуть.
• Установите детали
крепления как показа­
но на рисунке.
• Крепление ручки
должно быть установ­
лено между стрелка­
ми на раме.
• Хорошо затяните
четыре болта.
• Оденьте оснастку и
подвесьте машину на
крюке. Произведите
точную регулировку
еще раз, чтобы
машина находилась в
удобном для Вас
положении. Затяните
болты.
KIlQl
Сборка рукоятей
(325R
X
, 325R
XT
, 325RD
X
)
• Снять винт с задней
стороны ручки дросселя.
Надеть ручку дросселя
на правую сторону
рукояток (см. схему)
Совместить отверстие в
ручке дросселя для
фиксирующего винта с
отверстием в рукоятке.
Поставить на место винт
с задней стороны ручки
дросселя.
Пропустить винт через
отверстие ручки
дросселя и рукоятки и
затянуть.
Снимите детали
крепления с ручки.
Установите ручку как
показано на рисунке.
Установите детали
крепления и затяните
винт.
Надеть привязные ремни
и повесить инструмент
на подвесной крюк.
После этого произвести
точную регулировку
рукояток, чтобы
инструмент находился в
удобном положении для
работы, будучи
подвешенным к
привязным ремням.
Затянуть винт
держателя.
Положение рукояток при
транспортировке
(325R
X
, 325R
XT
, 325RD
X
)
• Рукоятки можно легко
повернуть и разместить
вдоль вала для облегчения
перевозки и хранения.
• Ослабить рукоятку.
Повернуть ручки по
часовой стрелке так,
чтобы дроссельная
заслонка находилась
напротив двигателя.
• После этого повернуть рукоятки вокруг вала. Затянуть
винт держателя.
• Установить транспортное ограждение.
Russian - 17
