44
6 контактный силовой разъем управления электроприводами замков дверей автомобиля
Оранжевый, синий с белой полосой, желтый, белый, зеленый и синий провода большого
6 контактного разъема системы подключены к контактам встроенных реле запирания/отпи
рания замков дверей автомобиля. Функции каждого из этих проводов приводятся ниже.
Реле запирания
Синий провод с белой полосой с защитой предохранителем 15 А — нормально разомкну
тый контакт реле.
Зеленый провод — нормально замкнутый контакт реле.
Желтый провод — общий контакт реле.
Реле отпирания
Оранжевый провод с защитой предохранителем 15 А — нормально разомкнутый контакт реле.
Синий провод — нормально замкнутый контакт реле.
Белый провод — общий контакт реле.

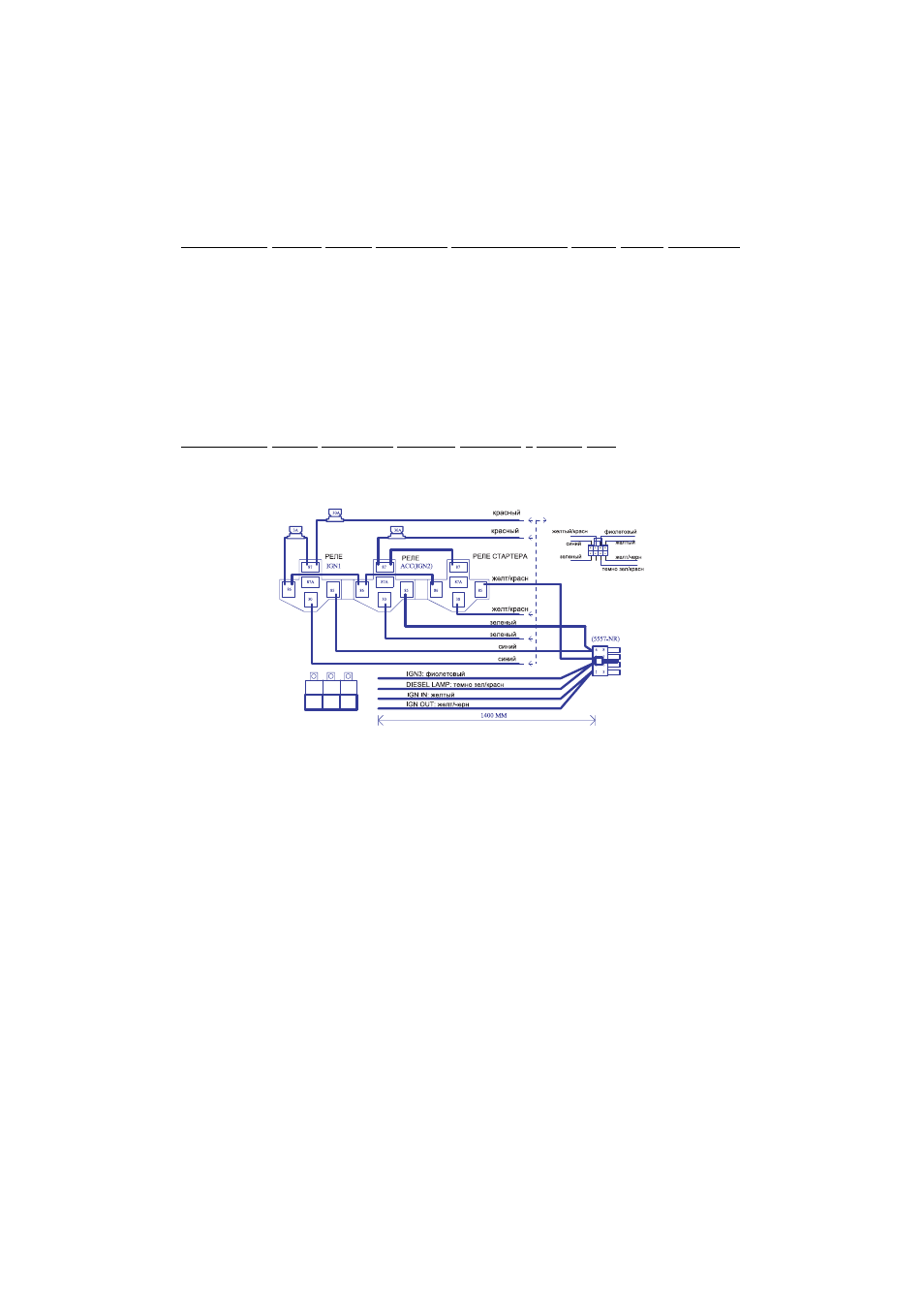

8 контактный разъем управления запуском двигателя с блоком реле
8 контактный разъем управления запуском двигателя соединен с блоком из трех сильноточных
реле, обеспечивающих дистанционный запуск двигателя: реле запуска стартера STARTER, реле
управление зажиганием IGN1, реле включения дополнительного провода зажигания ACC.
Дополнительные провода разъема:
Красный провод – силовой провод питания цепей коммутации IGN1 защищен предохрани
телем 30 А.
Красный провод – силовой провод питания цепей коммутации ACC, STARTER защищен
предохранителем 30 А.
Синий провод IGN1 – силовой выход реле (30 А) управления основной линией зажигания
автомобиля.
Зеленый провод IGN2 (ACC) – силовой выход реле (30 А) управления дополнительной
линией зажигания автомобиля АСС. Может использоваться как дублирующий основную
линию зажигания IGN1 при программировании функций автозапуска (cм. таб. 4). а также,
как линия зажигания, включающаяся за 1 сек до начала прокрутки стартера и до выключения
зажигания IGN1 в режиме автозапуска.
Желтый с красной полосой (управление СТАРТЕРом) – силовой выход реле (30 А)
управления запуском стартера автомобиля.
Фиолетовый провод IGN3 – предназначен для управления дополнительными устройствами авто
мобиля. Канал IGN3 может быть запрограммирован как:
• линия АСС,
• IGN3, линия зажигания, активирующаяся с задержкой 2 мин после запуска двигателя (например,
для включения внутрисалонных нагревательных или охлаждающих систем),
• активируемый выход после запуска двигателя и до выключения зажигания IGN1 в режиме автоза
пуска (безопасная блокировка стартера).
Режимы работы канала программируются согласно спецификации функции SF13 таблицы 4.
