Использование датчика скорости
Если в Вашем автомобиле установлен электронный датчик скорости (автомобили ВАЗ), Вы
можете использовать его в качестве инициатора автоматического запирания замков дверей
в автомобиле или включения режима Anti Hi Jack при начале движения. Для этого:
1.) подключите темно зеленый провод с коричневой полосой к сигнальному проводу дат
чика скорости автомобиля,
2.) запрограмируйте требуемые функции F3.4/F19.3.
Использование провода внешнего запуска двигателя
Запрограммируйте функцию F22/2. Подключите выход внешнего контроллера к проводу
"СПИДОМЕТР". Внешний сигнал отрицательной полярности c длительностью более 0,3 сек
включит систему автоматического запуска двигателя H SS9 если соблюдены все условия
выполнения автоматического запуска двигателя.
Ручное включение режима Anti Hi Jack
Режим Anti Hi Jack может быть запущен вручную при использовании дополнительного кно
почного переключателя подключенного к проводу СПИДОМЕТР( ).
1. Включите функцию F19.3.
2. Включите зажигание.
3. Сделайте более 3 быстрых нажатий на кнопку Anti Hi Jack.
4. Система включит режим Anti Hi Jack.
Канал CH2 — темно синий/темно синий с черной полосой: выход второго канала CH2.
Выход управления по каналу CH2 представляет собой два вывода нормально разомкнутого
реле с током нагрузки не более 1 А.
Для подачи управляющего сигнала на дополнительное устройство по каналу CH2 используйте
брелоки передатчики согласно табл.1 и табл.2 команд управления системой, а также исполь
зуйте таблицу программируемых функций для выбора требуемых параметров F9.
Управление открыванием багажника
Подключите выбранный провод канала управления к контакту управления реле 12 V DC (или
эквивалентного автомобильного реле, рассчитанного на ток 30–40 A). Подключите провода к

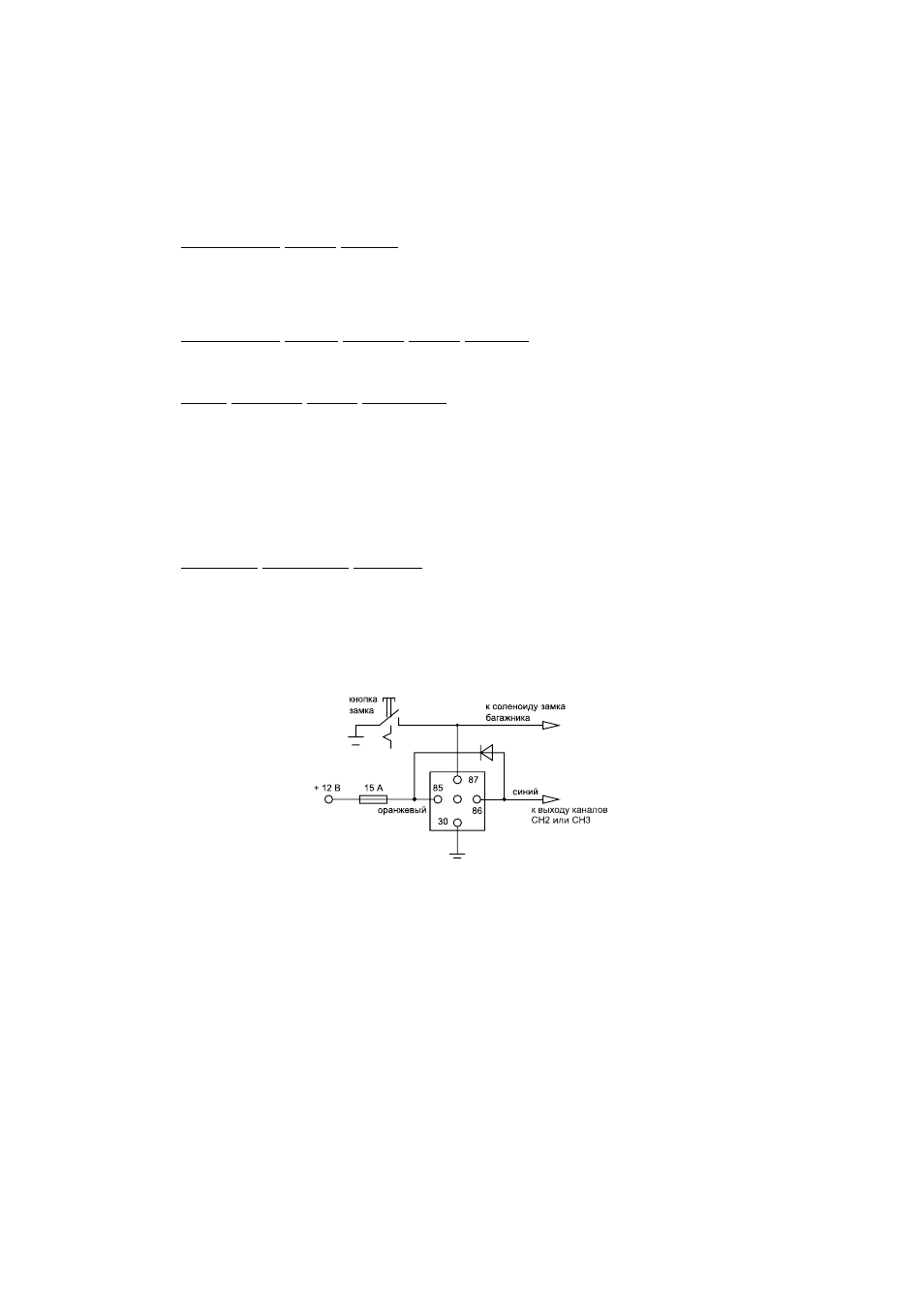

другим контактам реле в соответствии с Вашей схемой управления. Схема примерного ис
пользования канала 2 для управления открыванием багажника приведена ниже:
Канал CH3 — зеленый провод с белой полосой: выход третьего канала системы CH3.
Канал CH3 позволяет управлять различными дополнительными устройствами, подключае
мыми к системе.
Для подачи управляющего сигнала на дополнительное устройство по каналу CH3 используйте
брелоки передатчики согласно табл.1 и табл.2 команд управления системой, а также исполь
зуйте таблицу программируемых функций для выбора требуемых параметров F10.
Зеленый провод с белой полосой представляет собой слаботочный транзисторный выход,
поэтому он должен использоваться только для включения внешнего реле.
Канал CH4 — зеленый провод с черной полосой: слаботочный канал управления различ
ными дополнительными устройствами, подключаемыми к системе (максимальный ток 500 мА).
Выход канала CH4 соединяется с "массой" в течение времени активации канала.
Выход канала CH4 — слаботочный выход, предназначен для управления обмоткой дополни
тельного реле или эквивалентной слаботочной нагрузкой.
Для подачи управляющего сигнала на дополнительное устройство по каналу CH4 используйте
брелоки передатчики согласно табл.1 и табл.2 команд управления системой, а также исполь
зуйте таблицу программируемых функций для выбора требуемых параметров F11.
Канал СН4 автоматически активируется системой в зависимости от запрограмированного
режима в функции F11. По умолчанию выход канала СН4 запрограмирован на выдачу им
пульсного сигнала длительностью 1 сек при постановке системы на охрану.
