Инструкция по эксплуатации Alligator NS-205
Страница 9
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод системы к контакту № 86 дополнительного реле.
Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В,
когда ключ зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряжение ОВ, когда
ключ зажигания находится в любом ином положении
Перережьте вышенайденный провод, идущий от замка зажигания к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 87а реле. Подсое-
дините другую часть провода к контакту № 30 реле (см. также схему подключения ОРАНЖЕВОГО провода
системы).
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЕМНО-
СИНИЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
4) ТЕМНО-СИНИЙ провод может быть запрограммирован как
"отрицательный выход для управления
внутрисалонным освещением автомобиля" (программируемая функция № 17). В этом случае данный
выход системы уже также более не будет управляться нажатием кнопки передатчика.
Вместо этого ТЕМНО-СИНИЙ провод будет автоматически замыкаться на "массу" на 30 секунд после сня-
тия системы с охраны и импульсно замыкаться на "массу" при срабатывании системы, обеспечивая вклю-
чение или мигание внутрисалонного освещения автомобиля.

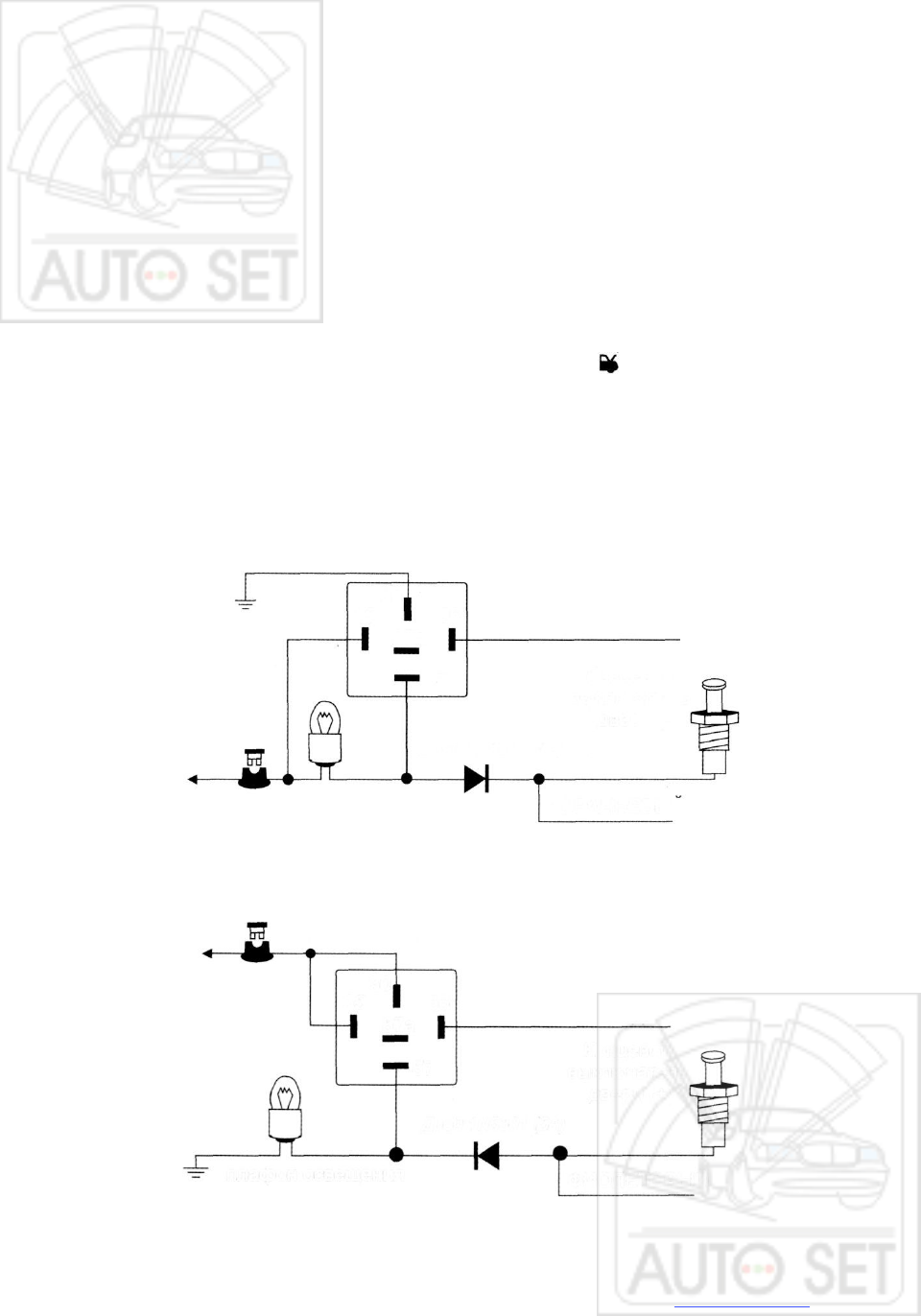

Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к контакту № 86 дополнительного ЗОА реле и под-
соедините контакт № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в со-
ответствии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах.
ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ
плафон освещения
салона
ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ
салона
ALLIGATOR NS-205 "Инструкция по установке"
© 2004 Saturn High-Tech, Inc. USA
Диод 1N5301 (5А)
КОРИЧНЕВЫЙ
Концевой
выключатель
двери (-)
85
30
86
87а
87
ТЕМНО-СИНИЙ (-)
+12В
ТЕМНО-СИНИЙ (-)
30
86
85
87а
87
Диод 1N5301 (5А)
Концевой
выключатель
двери (+)
ФИОЛЕТОВЫЙ
плафон освещения
+ 12В
9
