ТЕМНО-СИНИЙ провод замыкается на "массу" на 1 секунду при нажатии и удерживании в течение 1.5 се-
кунд кнопки передатчика при снятой охране и выключенном зажигании, и используется для дистанцион-
ного открывания электрического замка крышки багажника (если автомобиль им оборудован).
Примечание: Выход для отпирания крышки багажника будет также работать при включенном зажигании, но
только если в этот момент открыта одна из дверей автомобиля. Это предотвратит случайное открывание
багажника при движении автомобиля.
Если же данный выход системы активизирован при включенном режиме охраны, то в этом случае система
одновременно на 3 секунды отключит вход датчика удара, вход дополнительного датчика и триггер капо-
та/багажника для того, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды
после того, как багажник будет закрыт, система опять автоматически возьмет эти цепи под охрану.
ВНИМАНИЕ: Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и
должен использоваться только для управления катушкой дополнительного реле. Подсоединение ТЕМНО-
СИНЕГО провода непосредственно к сильноточным цепям замка багажника или к некоторым устройствам
дистанционного запуска двигателя приведет к повреждению основного блока системы
Подсоединение: Подсоедините
ТЕМНО-СИНИЙ провод к кон-
такту № 85 дополнительного
З0А реле, подсоедините контакт
№ 86 реле к +12В. Подсоедини-
те остальные контакты реле как
показано на схеме.

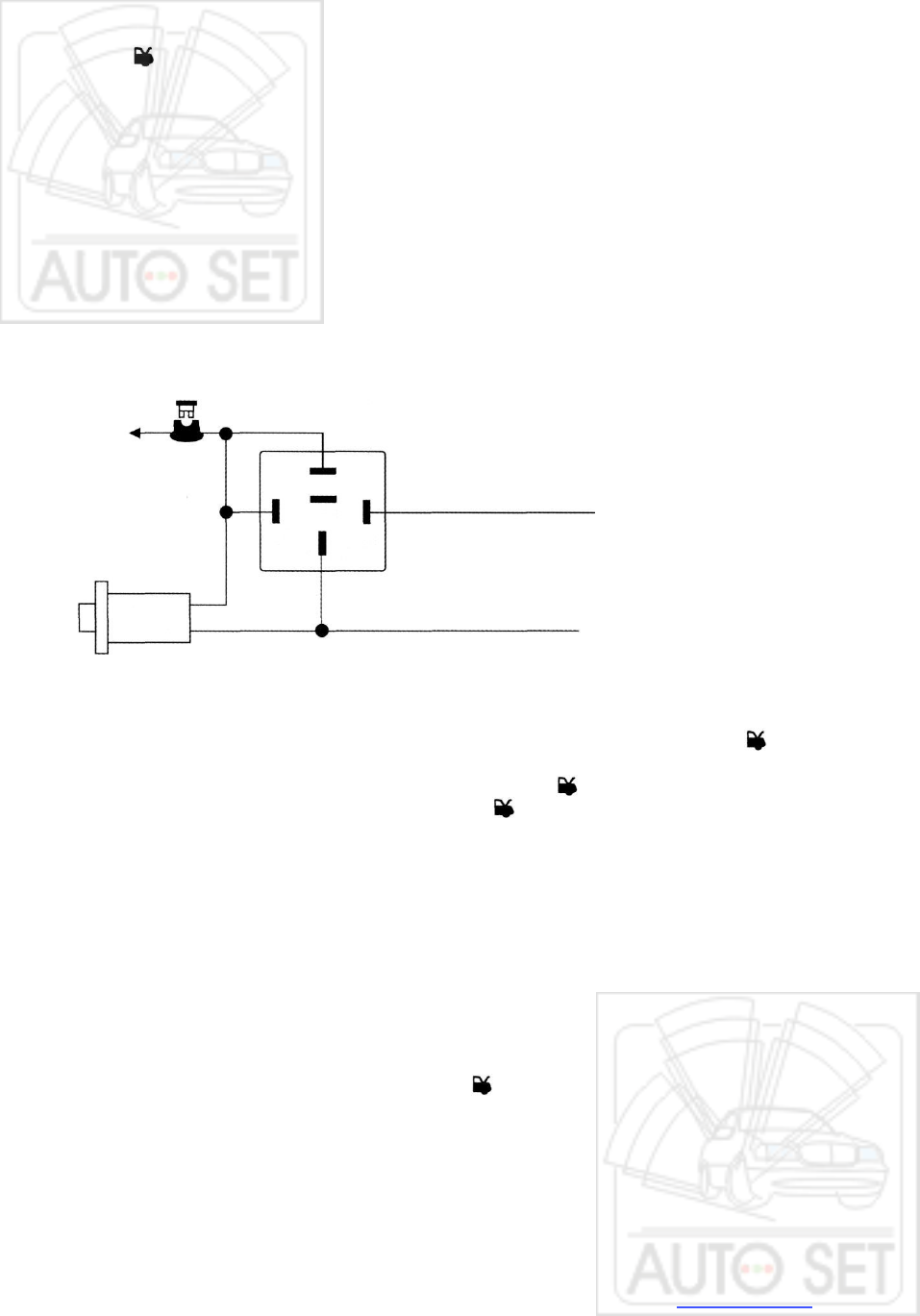

ПОДСОЕДИНЕНИЕ ЗАМКА БАГАЖНИКА С
ИСПОЛЬЗОВАНИЕМ ДОПОЛНИТЕЛЬНОГО РЕЛЕ
2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-
ными
иными дополнительными устройствами. Режим работы выхода канала 2 системы в этом случае
может быть запрограммирован при установке системы (программируемая функция № 16) как
• "импульсный" сигнал, активизируемый на 1 секунду или на все время, пока кнопка передатчика
удерживается в нажатом положении, но не более 25 секунд;
• "постоянный" сигнал, активизируемый при нажатии кнопки передатчика на 1.5 секунды и рабо-
тающий до следующего нажатия и удерживания кнопки передатчика на 1.5 секунды.
Если выход канала 2 системы запрограммирован как "импульсный" или как "постоянный" сигнал:
• выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-
ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
• для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания
системы, система автоматически отключит вход датчика удара, вход дополнительного датчика и вход
зажигания на все время, пока выход канала 2 активизирован, + еще 3 секунды.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к контакту № 85 дополнительного ЗОА реле, под-
соедините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной
функцией канала 2 системы.
3) ТЕМНО-СИНИЙ провод может быть также запрограммирован как
отрицательный выход для допол-
нительной блокировки двигателя (программируемая функция № 17). В этом случае данный выход сис-
темы уже более не будет управляться нажатием кнопки передатчика. Вместо этого, ТЕМНО-СИНИЙ про-
вод будет автоматически замыкаться на "массу" при включенной охране и может использоваться для
управления дополнительным нормально замкнутым реле блокировки стартера.
ВНИМАНИЕ: Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и
должен использоваться только для управления катушкой дополнительного реле.
