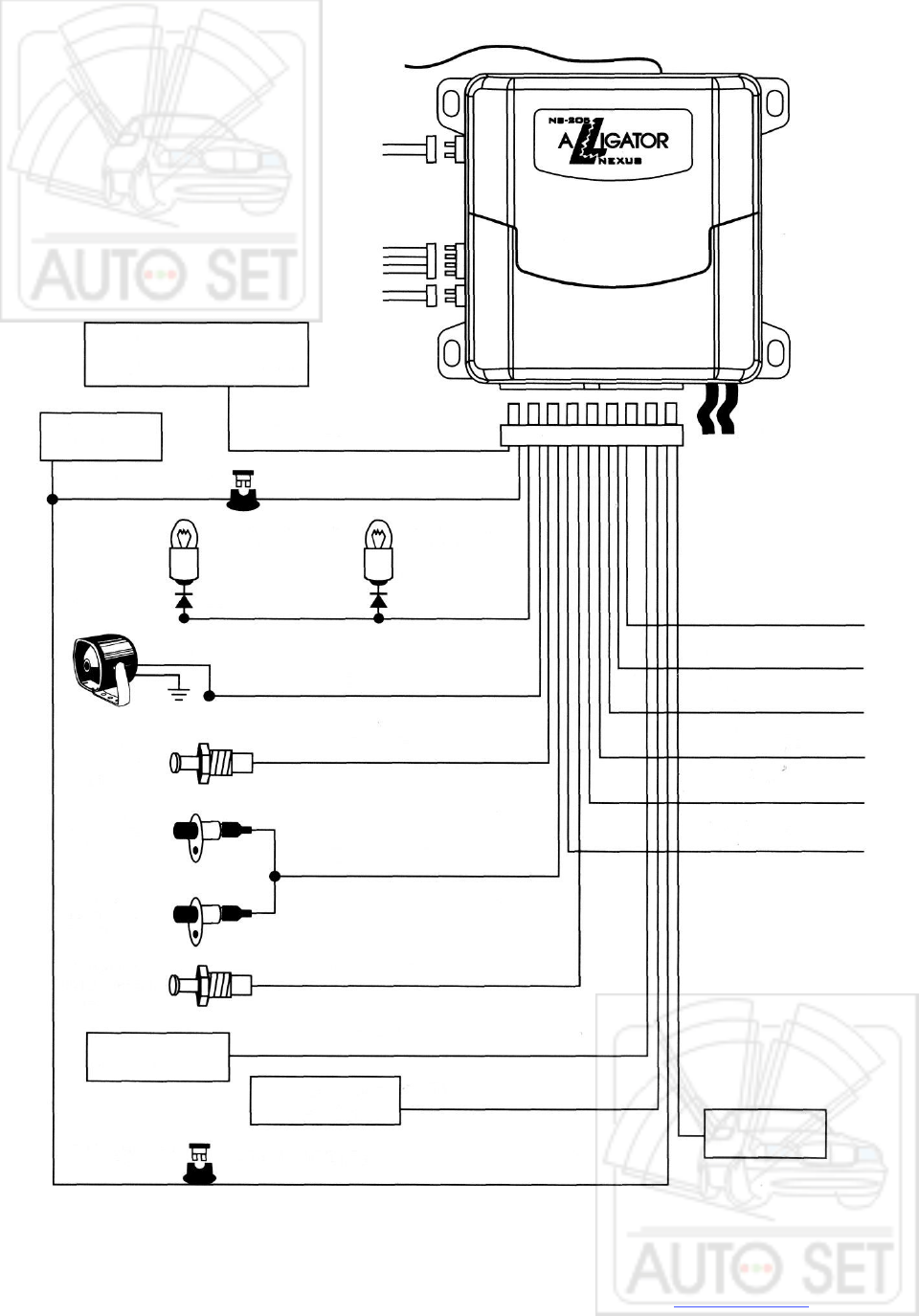

ALLIGATOR NS-205 "Инструкция по установке"
© 2004 Saturn High-Tech, Inc. USA
Черный провод
антенны
Valet
провода встроенного
нормально разомкнутого
реле блокировки
стартера
провода для подключения
замков дверей
ЗЕЛЕНЫИ/БЕЛЫЙ
ЗЕЛЕНЫЙ/КРАСНЫЙ
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
СИНИЙ/БЕЛЫЙ
СИНИЙ/КРАСНЫЙ
СИНИЙ/ЧЕРНЫЙ
ЧЕРНЫ
Й
"масса"
аккумулятора
20
КРАСНЫЙ/БЕЛЫЙ
ТЕМНО-СИНИЙ ("-")
выход 2-го канала
("-" 200 мА)
ЖЕЛТЫЙ
ФИОЛЕТОВЫЙ ("+")
ТЕМНО-ЗЕЛЕНЫЙ ("-")
КОРИЧНЕВЫЙ ("-")
БЕЛЫЙ/ЧЕРНЫЙ ("+")
БЕЛЫЙ ("+")
Левый указатель
поворота
Правый указатель
поворота
КРАСНЫЙ
ОРАНЖЕВЫЙ ("-")
С И Д
Датчик удара
к дополнительному
нормально замкнутому
реле блокировки (см. схему)
к +12В от
аккумулятора
предохранитель 15А
БЕЛЫЙ ("+")
Сирена
Красный
Концевой
выключатель
двери ("-")
Концевой
выключатель
капота ("-")
Концевой
выключатель
багажника ("-")
Концевой
выключатель
двери ("+")
к+12Вна
замке зажигания
предохранитель
5А
