Оранжевый ("-"), Ключ зажигания стартер, Черный – Инструкция по эксплуатации Alligator NS-205
Страница 13
Ключ
зажигания
+ 12 Вот
аккумулятора
дополнительное нормально
замкнутое реле блокировки
стартера
+12 В при ключе
зажигания в
положении "Старт"

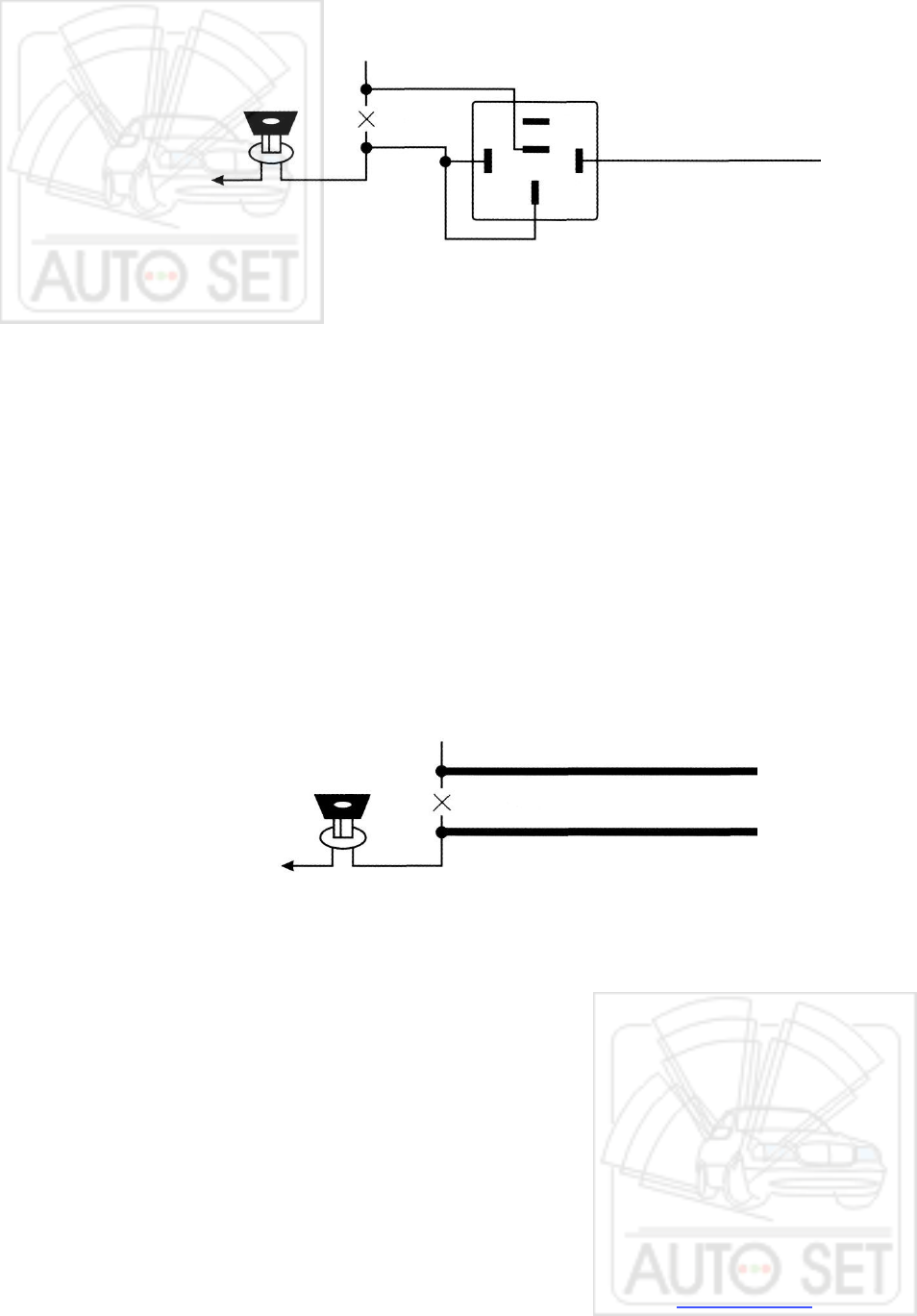

Подсоединение: Подсоедините ОРАНЖЕВЫЙ провод к контакту № 86 дополнительного реле блокировки
стартера. Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряже-
ние +12В, когда ключ зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряжение ОВ,
когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое-
дините другую часть провода к контакту № 87а реле как показано на схеме.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ОРАНЖЕ-
ВЫЙ провод системы для блокировки какой-либо иной цепи, кроме цепи стартера.
2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА: ВЫВОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ
БЛОКИРОВКИ СТАРТЕРА (ЗОА)
Подсоединение: Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на
этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении "ЗА-
ПУСК", и напряжение 0В, когда ключ зажигания находится в положении "ВЫКЛ").
Подсоедините ту часть перерезанного провода, которая идет от замка зажигания, к одному толстому ЧЕР-
НОМУ проводу, а другую часть обрезанного провода, идущую от стартера, подсоедините ко второму тол-
стому ЧЕРНОМУ проводу.
+12 В от
аккумулятора
+ 12 В при ключе
зажигания в
положении "Старт"
ALLIGATOR NS-205 "Инструкция по установке"
© 2004 Saturn High-Tech, Inc. USA
разрезать
8 5
3 0
8 6
8 7 а
8 7
ОРАНЖЕВЫЙ ("-")
Стартер
Ключ
зажигания
Стартер
разрезать
ЧЕРНЫЙ
ЧЕРНЫЙ
13
