Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЕМНО-
СИНИЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
5) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “выход для управления внутриса-
лонным освещением автомобиля” (программируемая функция № 20) и в этом случае он также уже бо-
лее не будет замыкаться на “массу” при нажатии и удерживании кнопки
передатчика на 3 секунды. Вме-
сто этого ТЕМНО-СИНИЙ провод будет замыкаться с ТЕМНО-СИНИМ/ЖЕЛТЫМ проводом на 30 секунд
после снятия системы с охраны и будет импульсно замыкаться при срабатывании системы, обеспечивая
включения внутрисалонного освещения в режиме тревоги.

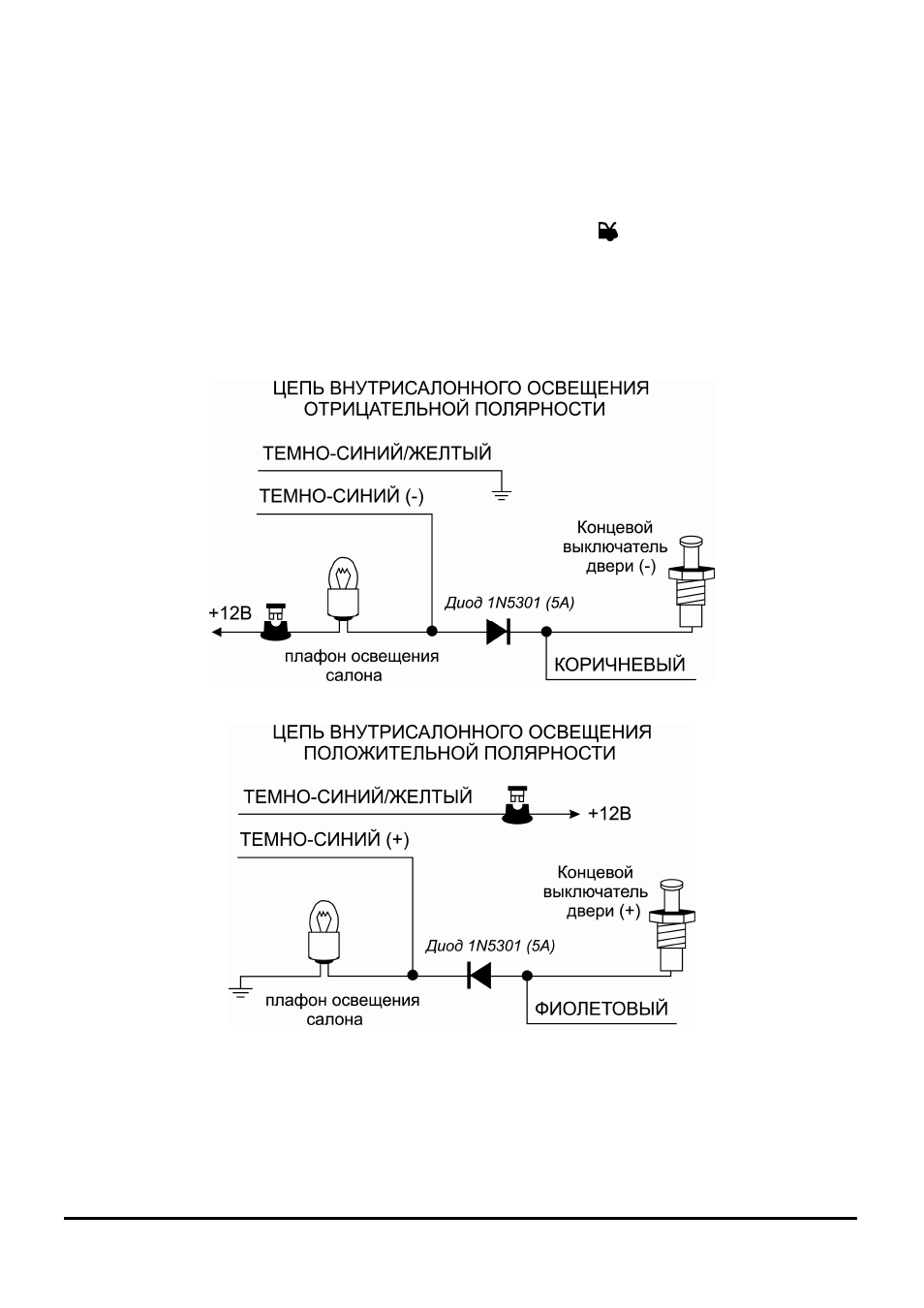

Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод системы к проводу лампы внутрисалонного осве-
щения. Подсоедините ТЕМНО-СИНИЙ/ЖЕЛТЫЙ провод системы к +12В или к "массе" в зависимости от по-
лярности управляющего провода лампы внутрисалонного освещения.
БЕЛЫЙ ПРОВОД С ЧЕРНОЙ ПОЛОСОЙ: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ
(1A)
Проложите этот провод через резиновую втулку в теплоизоляционной перегородке к месту установки сире-
ны.
Подсоединение: Подсоедините БЕЛЫЙ провод с ЧЕРНОЙ полосой к Красному проводу сирены. Подсое-
дините Черный провод массы сирены к “массе”.
