ALLIGATOR SM-3300 “Инструкция по установке” rev A © Saturn Marketing Ltd.
17
6) Если автомобиль оборудован электрическими стеклоподъемниками, ТЕМНО-СИНИЙ провод системы
может быть запрограммирован как “выход для закрывания окон автомобиля при постановке систе-
мы на охрану” (программируемая функция № 20). В этом случае данный выход системы также уже более
не будет управляться нажатием кнопки
передатчика на 3 секунды.
В этом случае ТЕМНО-СИНИЙ провод будет замыкаться с ТЕМНО-СИНИМ/ЖЕЛТЫМ проводом на 30 се-
кунд после постановки системы на охрану. Нажатие кнопки
передатчика в течение этих 30 секунд оста-
новит работу данного выхода системы (система при этом останется в режиме охраны).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-
ход активизирован + еще 3 секунды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на “массу” или на +12В происходит закрывание окон. Подсоедините
ТЕМНО-СИНИЙ провод системы к данному проводу. Подсоедините ТЕМНО-СИНИЙ/ЖЕЛТЫЙ провод сис-
темы к “массе” или к +12В в зависимости от полярности сигнала управляющего провода.
3) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “выход для дополнительной блоки-
ровки двигателя” (программируемая функция № 20). В этом случае данный выход системы уже более не
будет управляться нажатием кнопки
передатчика на 3 секунды. Вместо этого, ТЕМНО-СИНИЙ провод
будет замыкаться с ТЕМНО-СИНИМ/ЖЕЛТЫМ проводом при включении зажигания когда система находит-
ся в режиме охраны и может использоваться для управления дополнительным нормально замкнутым реле
блокировки стартера.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод системы к клемме № 86 дополнительного реле.
Подсоедините клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В,
когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда
ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 30 реле. Подсое-
дините другую часть провода к клемме № 87A реле.
Подсоедините ТЕМНО-СИНИЙ/ЖЕЛТЫЙ провод к “массе”.

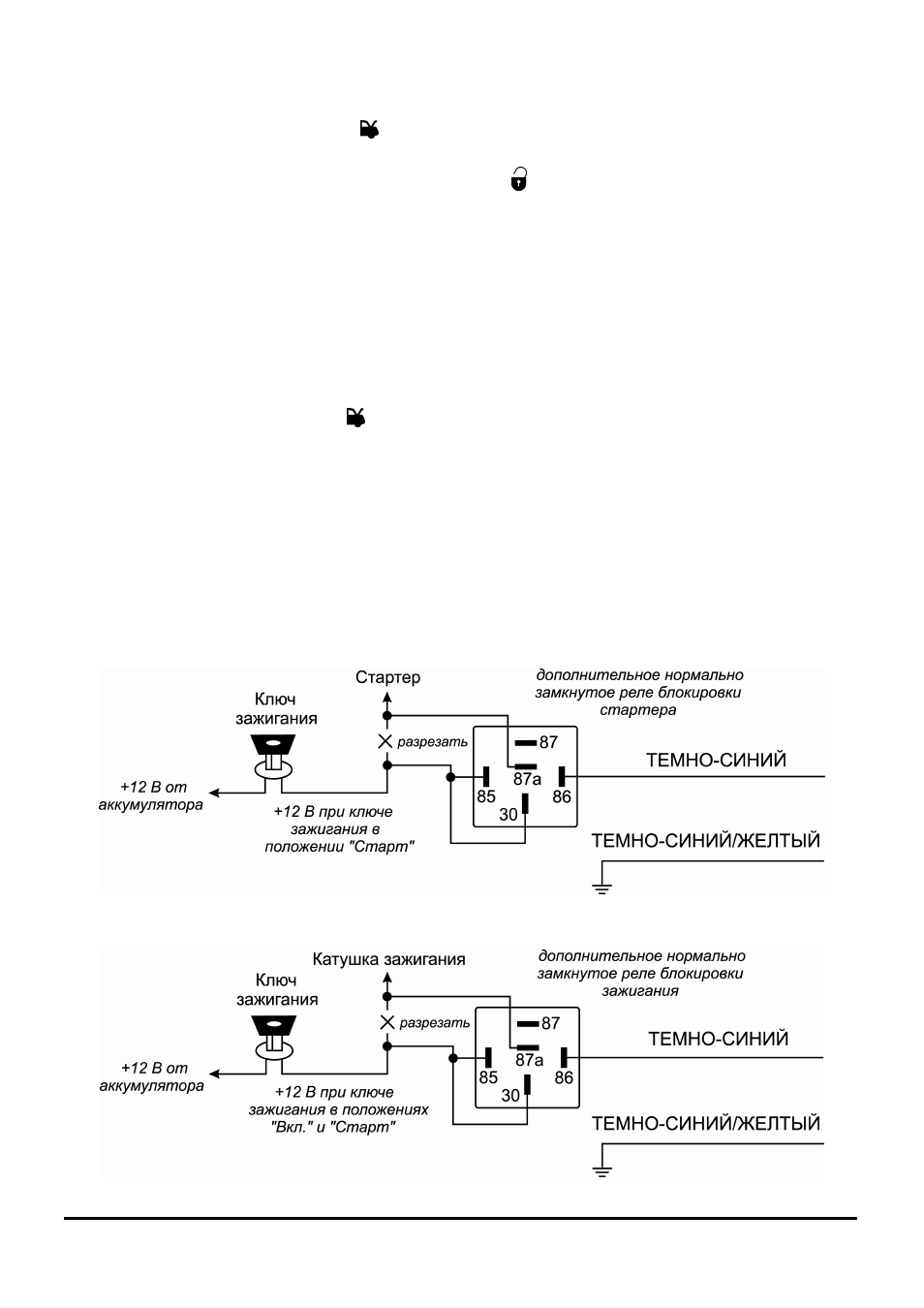

Схема подключения ТЕМНО-СИНЕГО провода для блокировки цепи зажигания автомобиля:
