ВНИМАНИЕ: Обязательно
используйте диод для изолиро-
вания цепи управления внутри-
салонным освещением от цепи
триггера двери. В противном
случае не сможет правильно
работать функция пассивной
постановки на охрану и функция
автоматической повторной по-
становки системы в режим ох-
раны.

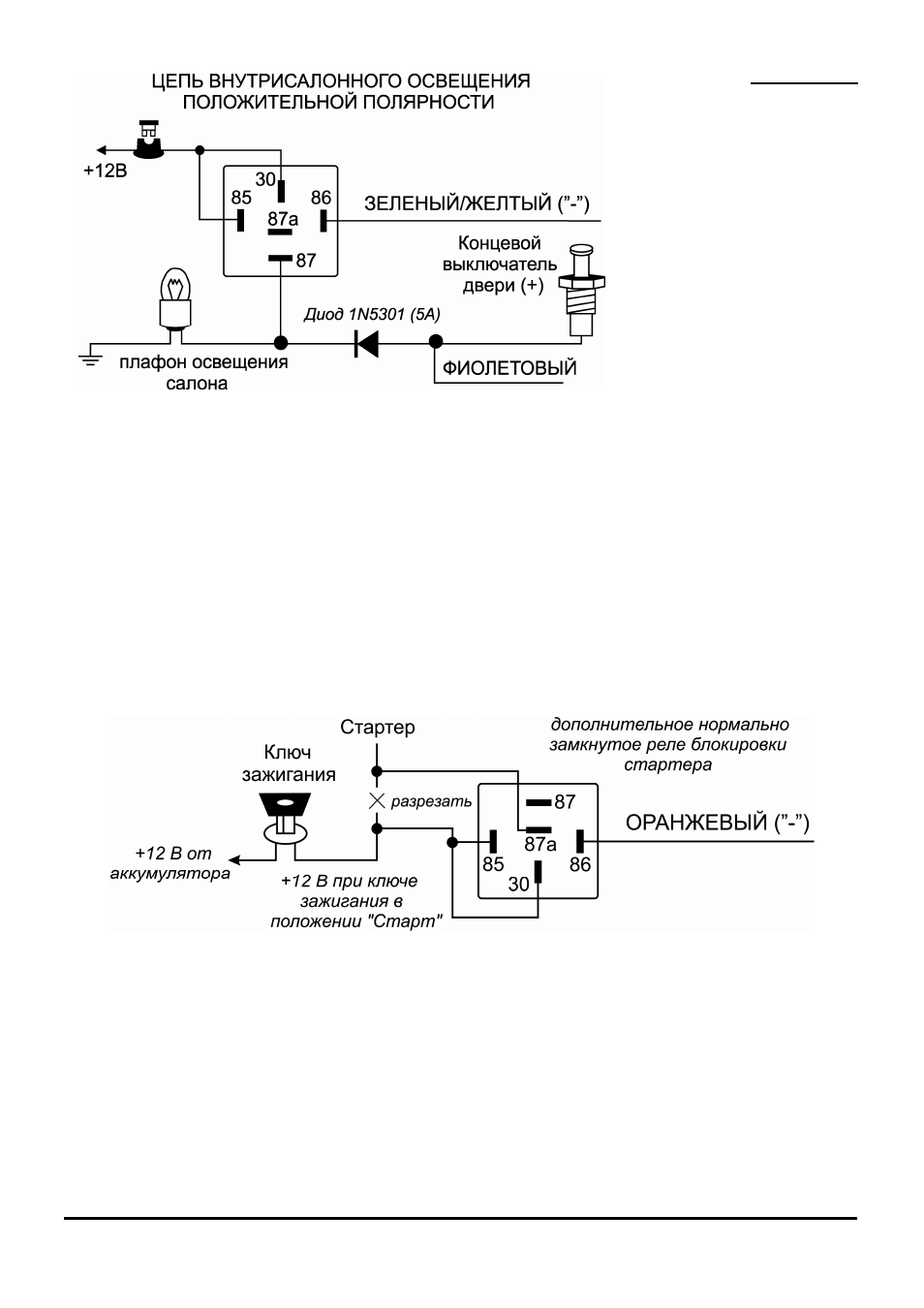

ОРАНЖЕВЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛО-
КИРОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ (требуется установка дополнительного
реле)
ОРАНЖЕВЫЙ провод замыкается на “массу” при включенном режиме охраны и служит для управления до-
полнительным нормально замкнутым реле блокировки стартера. Это отрицательный транзисторный слабо-
точный выход (максимальный ток нагрузки 500 мА) и должен использоваться только для управления катуш-
кой реле.
Подсоединение: Подсоедините ОРАНЖЕВЫЙ провод к контакту № 86 дополнительного реле блокировки
стартера. Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряже-
ние +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В,
когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое-
дините другую часть провода к контакту № 87а реле как показано на схеме.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ОРАНЖЕ-
ВЫЙ провод системы для блокировки какой-либо иной цепи, кроме цепи стартера.
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР БАГАЖНИКА
Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на “массу” про-
изойдет немедленное срабатывание системы.
Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленному концевому
выключателю багажника отрицательной полярности.
