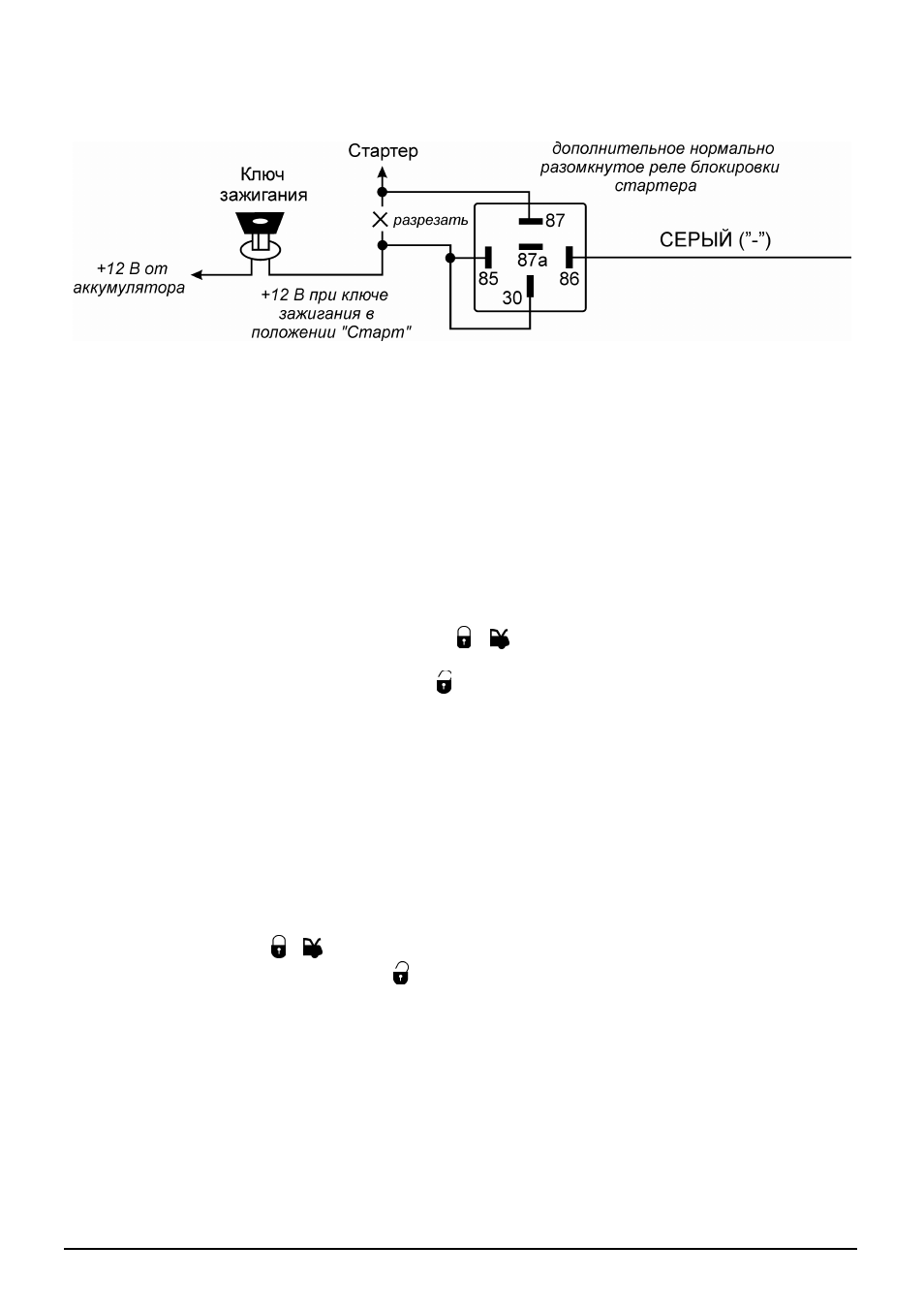

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87 реле. Подсое-
дините другую часть провода к клемме № 30 реле.
Примечания:
♦ Обратите внимание на то, что при использовании такого варианта подсоединения питание на реле бло-
кировки будет подаваться только в момент попытки завести двигатель, таким образом, реле блокировки
будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
♦ В течение времени работы двигателя под управлением системы дистанционного запуска дополнитель-
ная цепь блокировки двигателя будет выключена. Благодаря такому режиму блокировки двигателя не
будут мешать дистанционному или автоматическому запуску двигателя на охране.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-
вод для блокировки какой-либо иной цепи, кроме цепи стартера!
4) Если автомобиль оборудован электрическими стеклоподъемниками СЕРЫЙ провод может быть также
запрограммирован как “отрицательный выход для закрывания окон автомобиля при постановке
системы на охрану” (программируемая функция № 2.6). В этом случае СЕРЫЙ провод также уже более
не будет замыкаться на “массу” при нажатии кнопок и
передатчика. Вместо этого СЕРЫЙ провод бу-
дет замыкаться на “массу” на 30 секунд после постановки системы на охрану (с помощью брелка-
передатчика или автоматически). Нажатие кнопки передатчика в течение этих 30 секунд остановит рабо-
ту данного выхода системы
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-
ход активизирован + еще 3 секунды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините СЕРЫЙ провод к
данному проводу. Если провод управления закрыванием окон управляется положительным сигналом – ис-
пользуйте дополнительное реле.
5) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход для отпирания
всех дверей” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны (про-
граммируемая функция № 2.7). В этом случае СЕРЫЙ провод также уже более не будет замыкаться на
“массу” при нажатии кнопок и
передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на “массу”
на 1 секунду при повторном нажатии кнопки
передатчика в течение 5 секунд после снятия системы с ох-
раны.
Подсоединение: Для реализации данной функции необходимо будет подсоединить провода отпирания 6-
контактного разъема системы только к электроприводу, установленному в двери водителя. Подсоедините
СЕРЫЙ провод (используя, при необходимости, дополнительные реле) к проводам отпирания всех осталь-
ных дверей.
