ALLIGATOR S-800RS “Инструкция по установке” © Saturn Marketing Ltd. 11
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР БАГАЖНИКА (ЗОНА ОХРАНЫ 2)
Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на “массу” про-
изойдет немедленное срабатывание системы (зона охраны 2).
Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленному концевому
выключателю багажника отрицательной полярности.
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12 В (15А МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а
также при срабатывании системы, при включении режима “Паника” и при срабатывании режима “Anti-
HiJack” (если данная функция включена).

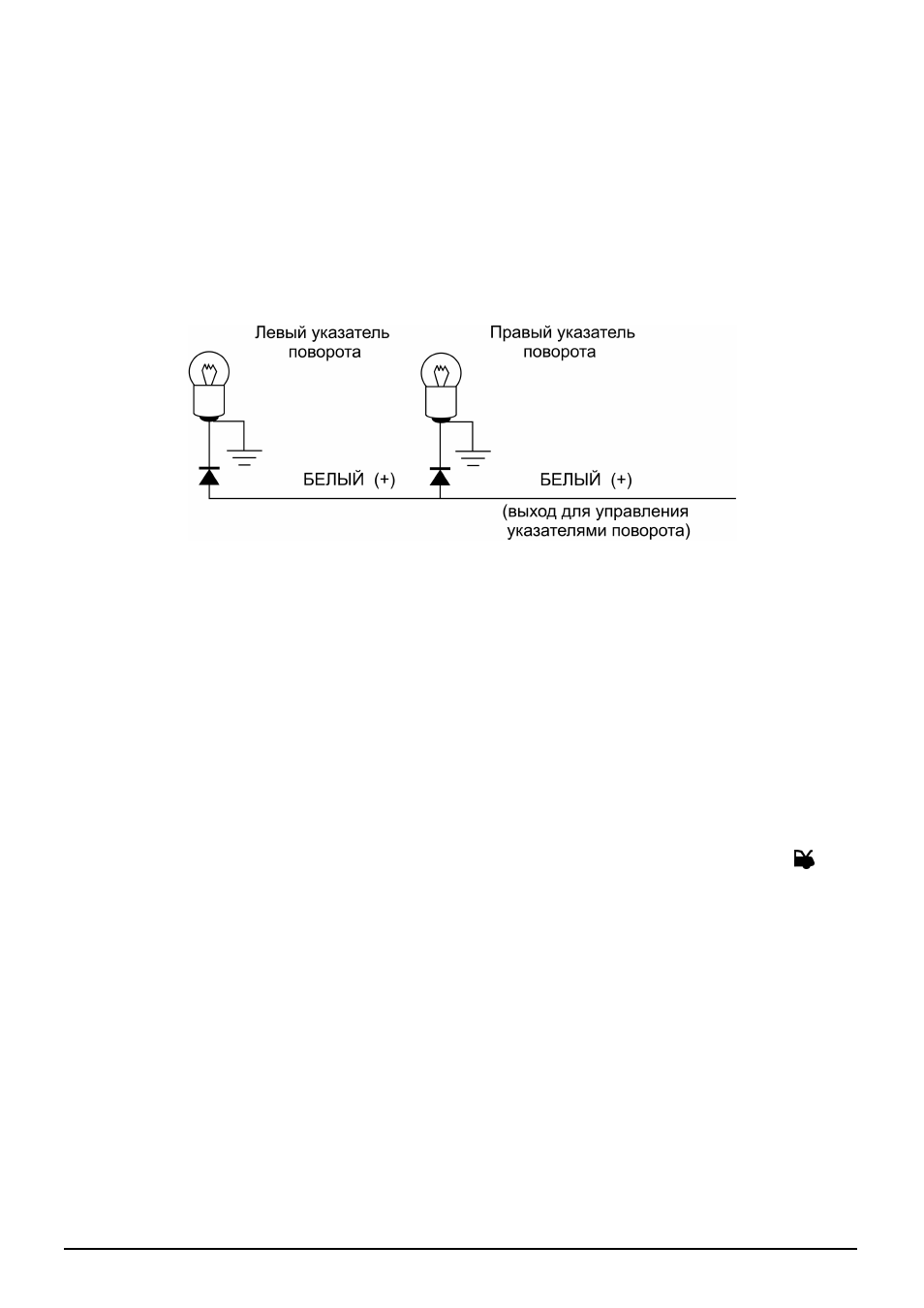

Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота автомо-
биля, как показано на схеме.
2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо-
биля вместо указателей поворота:
♦ Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2
БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней авто-
мобиля.
♦ Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве авто-
мобилей японского производства), необходимо использовать дополнительные реле.
ЧЕРНЫЙ ПРОВОД: “МАССА”
Черный провод подает “массу” на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к за-
земленным частям корпуса автомобиля.
ТЕМНО-СИНИЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 2
1) ТЕМНО-СИНИЙ провод замыкается на “массу” на 1 секунду при нажатии и удерживании кнопки пере-
датчика на 2 секунды при снятой охране и выключенном зажигании. Данный выход используется в первую
очередь для дистанционного открывания электрического замка крышки багажника (если автомобиль им
оборудован).
Примечание: Выход канала 2 системы для отпирания крышки багажника будет также работать при вклю-
ченном зажигании, но только если в этот момент открыта одна из дверей автомобиля. Это предотвратит
случайное открывание багажника при движении автомобиля.
Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-
временно на 3 секунды отключит датчик удара, дополнительный датчик и триггер багажника для того, чтобы
открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет
закрыт, система опять автоматически возьмет эти цепи под охрану.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-
пользоваться только для управления катушкой дополнительного реле.
ВНИМАНИЕ: Подсоединение ТЕМНО-СИНЕГО провода непосредственно к сильноточным цепям замка ба-
гажника или к некоторым устройствам дистанционного запуска двигателя приведет к повреждению основно-
го блока системы.
