ALLIGATOR S-800RS “Инструкция по установке”
© Saturn Marketing Ltd.
10
ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ
ОСНОВНОЙ 16-КОНТАКТНЫЙ РАЗЪЕМ (ВЕРХНИЙ РЯД):
БЕЛЫЙ/ЧЕРНЫЙ: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ (1A)
Данный провод предназначен для управления сиреной системы. Проложите этот провод через резиновую
втулку в теплоизоляционной перегородке к месту установки сирены.
Подсоединение: Подсоедините БЕЛЫЙ/ЧЕРНЫЙ провод к Красному проводу сирены. Подсоедините Чер-
ный провод массы сирены к “массе”.
КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 15A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА (ЗО-
НА ОХРАНЫ 7)
Этот провод подает питание на основной блок системы и на встроенное реле управления указателями по-
ворота. Подсоедините КРАСНЫЙ провод с предохранителем 15А к +12В постоянного тока от аккумулятора
автомобиля, предварительно вынув предохранитель из гнезда.
ЖЕЛТЫЙ/ЧЕРНЫЙ: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА СОСТОЯНИЯ СИСТЕМЫ / ОТРИЦАТЕЛЬНЫЙ
ВЫХОД 200 мА ДЛЯ ОТКЛЮЧЕНИЯ ШТАТНОЙ СИГНАЛИЗАЦИИ АВТОМОБИЛЯ
1) На ЖЕЛТЫЙ/ЧЕРНЫЙ провод подается сигнал отрицательной полярности 200 мА в течение всего вре-
мени работы двигателя автомобиля под управлением системы дистанционного или автоматического запус-
ка. Данный провод может использоваться для отключения дополнительных датчиков на время работы дви-
гателя (с использованием дополнительных реле), как показано на схеме ниже.
2) ЖЕЛТЫЙ/ЧЕРНЫЙ провод может быть запрограммирован таким образом (функция № 2.10), что он будет
замыкаться на “массу” каждый раз при дистанционном или автоматическом запуске двигателя автомобиля
и может использоваться для отключения штатной сигнализации (противоугонной системы) автомобиля при
запуске двигателя. Для подачи импульса отрицательной (-) или положительной (+) полярности на штатную
систему сигнализации, установленную на автомобиле, используйте дополнительные реле, как показано на
схемах ниже.

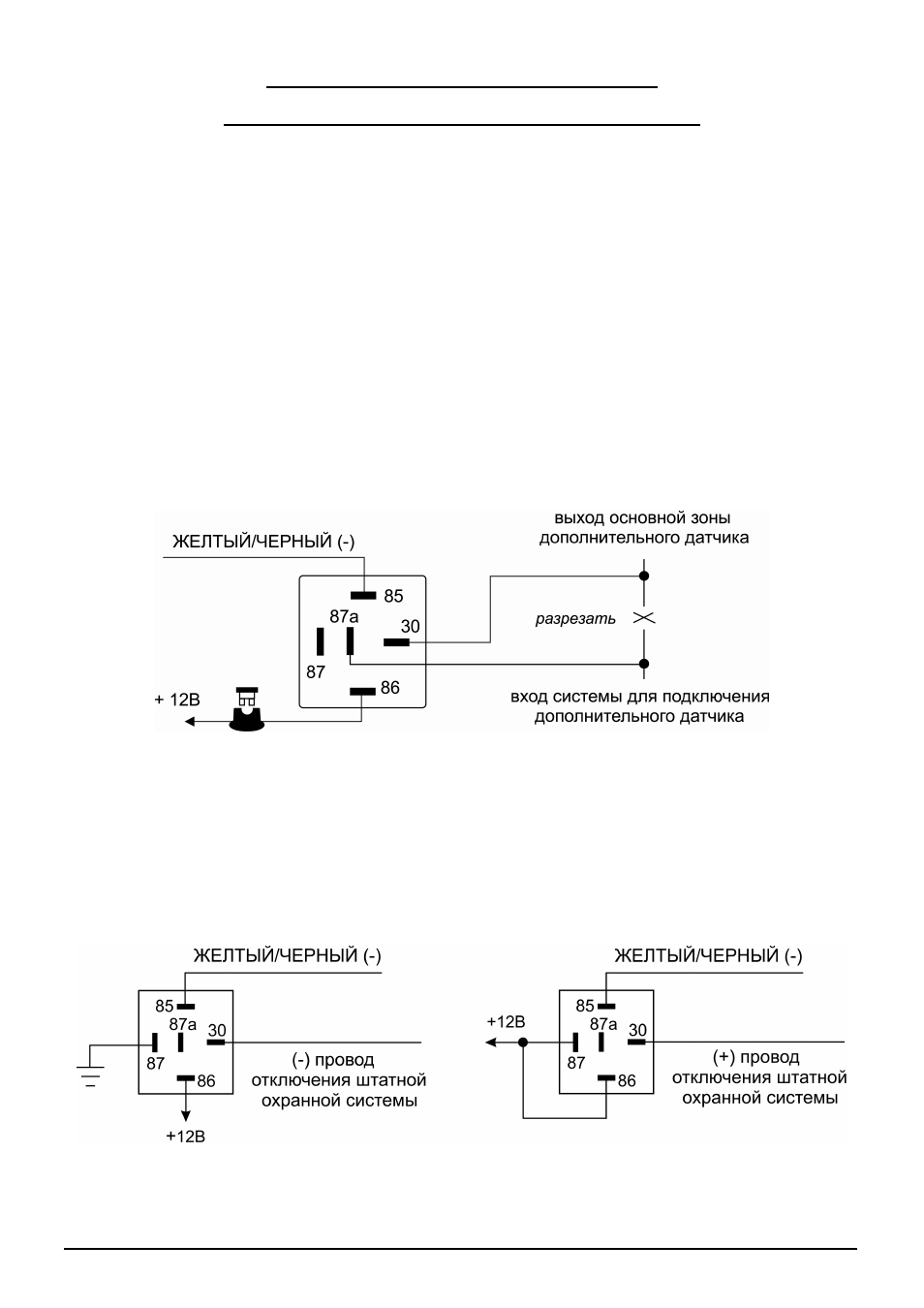

Подключение к (-) проводу снятия штатной
сигнализации с охраны с использованием
дополнительного реле
Подключение к (+) проводу снятия штатной
сигнализации с охраны с использованием
дополнительного реле
