3) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “отрицательный выход для
управления дополнительным Н.Р. реле блокировки двигателя”. ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет
замыкаться на “массу” при выключении режима охраны и может использоваться для управления дополни-
тельным нормально разомкнутым реле блокировки стартера или зажигания. Ниже описан вариант подклю-
чения для дополнительной блокировки стартера

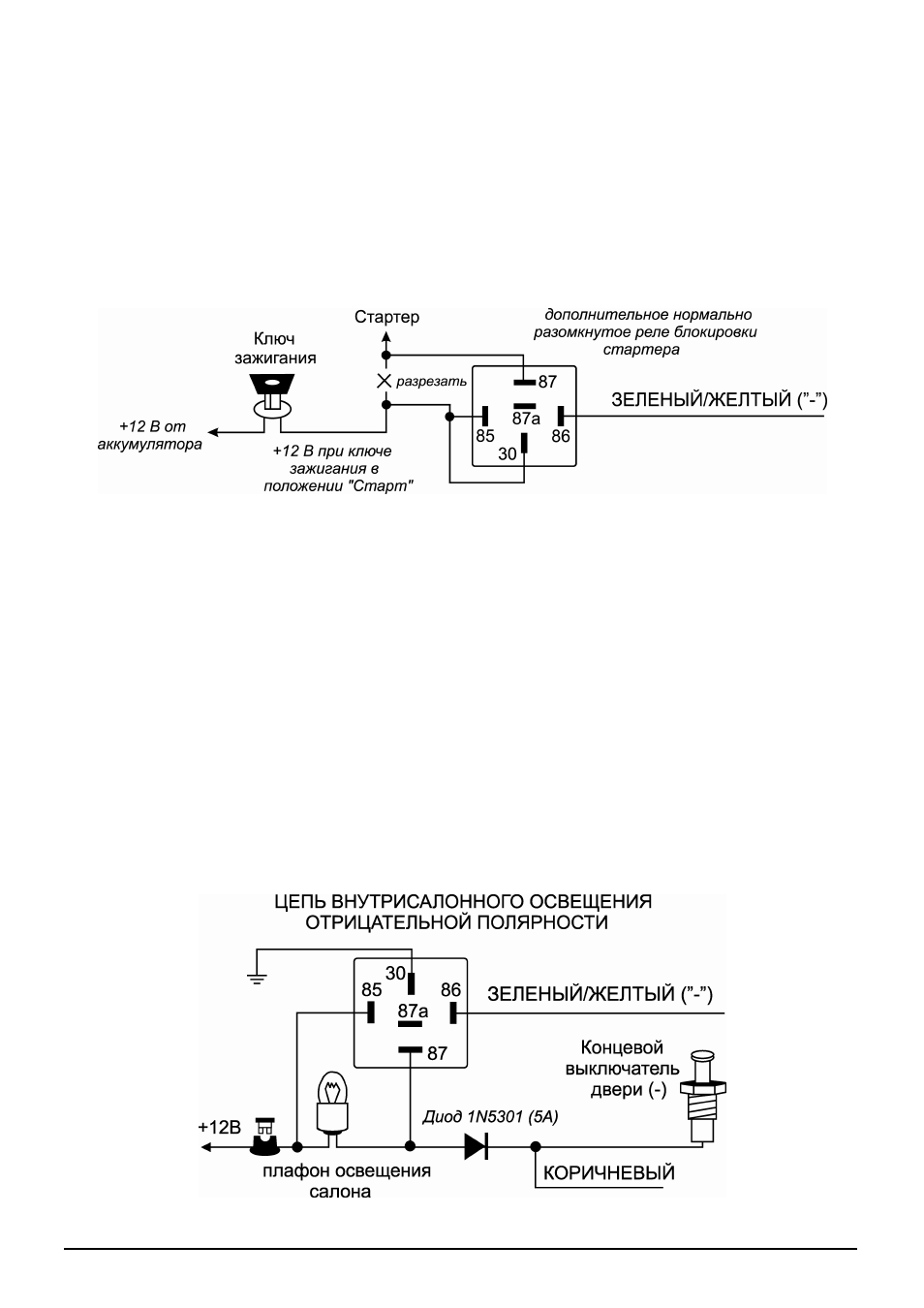

Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод системы к клемме № 86 дополнительного ре-
ле. Подсоедините клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение
+12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, ко-
гда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 30 реле. Подсое-
дините другую часть провода к клемме № 87 реле.
Примечания:
♦ Обратите внимание на то, что при использовании такого варианта подсоединения питание на реле бло-
кировки будет подаваться только в момент попытки завести двигатель, таким образом, реле блокировки
будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
♦ В течение времени работы двигателя под управлением системы дистанционного запуска дополнитель-
ная цепь блокировки двигателя будет выключена. Благодаря такому режиму блокировки двигателя не
будут мешать дистанционному или автоматическому запуску двигателя на охране.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ЗЕЛЕ-
НЫЙ/ЖЕЛТЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
4) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “отрицательный выход для
управления внутрисалонным освещением”. В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замы-
каться на “массу” на 30 секунд после снятия системы с охраны и импульсно замыкаться на “массу” при сра-
батывании системы, обеспечивая включения внутрисалонного освещения автомобиля.
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод к клемме № 86 дополнительного 30А реле и
подсоедините клемму № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в
соответствии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах.
