ALLIGATOR S-800RS “Инструкция по установке” © Saturn Marketing Ltd. 17
ЗЕЛЕНЫЙ/ЧЕРНЫЙ: (-) ТРИГГЕР КАПОТА (ЗОНА ОХРАНЫ 6) / ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА
ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ
ВНИМАНИЕ: Для обеспечения работы системы дистанционного запуска двигателя автомобиля ЗЕЛЕ-
НЫЙ/ЧЕРНЫЙ провод системы должен быть подключен к концевому выключателю капота.
a) Когда система находится в режиме охраны, при замыкании ЗЕЛЕНОГО/ЧЕРНОГО провода на “массу”
произойдет немедленное срабатывание системы (зона охраны 6).
Данный вход используется также для блокировки запуска двигателя при открытом капоте автомобиля и для
выключения двигателя, работающего под управлением системы дистанционного запуска, при открывании
капота автомобиля.
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод к предварительно установленному концевому
выключателю капота автомобиля.

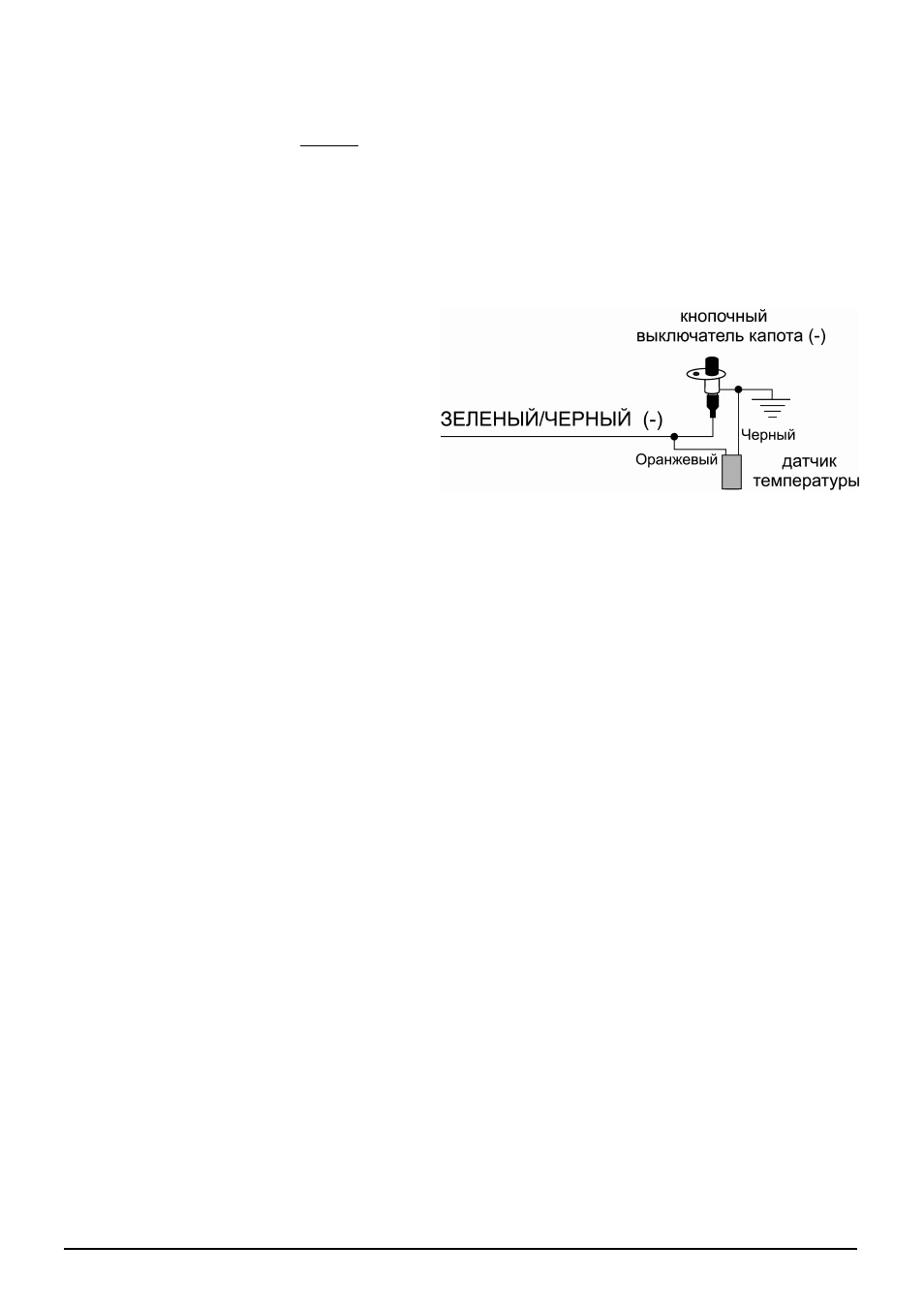

b) К ЗЕЛЕНОМУ/ЧЕРНОМУ проводу также под-
ключается датчик температуры двигателя, ус-
тановленный под капотом автомобиля. В этом
случае при закрытом капоте система сможет
получать информацию о температуре двигате-
ля и сможет использовать ее при автоматиче-
ском запуске двигателя по датчику температу-
ры. Подключите датчик температуры как пока-
зано на схеме.
КОРИЧНЕВЫЙ ПРОВОД: (-) ТРИГГЕР ДВЕРИ (ЗОНА ОХРАНЫ 3)
1) Замыкание КОРИЧНЕВОГО провода на “массу” при открывании двери автомобиля при включенном ре-
жиме охраны обеспечивает немедленное срабатывание системы. Подсоединение триггера двери также
необходимо для обеспечения работы функции пассивной постановки на охрану.
Подсоединение: Если штатный концевой выключатель двери замыкается на “массу” при открывании две-
рей (это типично для большинства автомобилей), Вы должны подсоединить КОРИЧНЕВЫЙ провод к одно-
му из штатных концевых выключателей. В большинстве случаев КОРИЧНЕВЫЙ провод достаточно под-
соединить только к одному концевому выключателю независимо от количества дверей в автомобиле.
ВНИМАНИЕ: Не используйте КОРИЧНЕВЫЙ провод, если полярность концевых выключателей дверей в
автомобиле +12В (См. подключение ФИОЛЕТОВОГО провода выше).
2) Если в автомобиле используются концевые выключатели дверей положительной полярности, КОРИЧНЕ-
ВЫЙ провод может быть также запрограммирован как “(-) вход для подключения 5-проводного электроприво-
да” (программируемая функция № 2.3). В этом случае, при замыкании КОРИЧНЕВОГО провода на “массу”
система будет автоматически подавать импульс для отпирания дверей автомобиля, а при отключении от
"массы" - импульс для запирания дверей автомобиля, но только при выключенном режиме охраны.
Использование данной функции позволит Вам реализовать функцию “центрального замка” без необходимости
использования дополнительного модуля, достаточно будет только установить один 5-проводный электропри-
вод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при запирании или
отпирании двери водителя система будет автоматически запирать или отпирать все двери автомобиля.
Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди-
те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди-
ните к нему КОРИЧНЕВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово-
дом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к "массе" автомобиля.
Третий провод встроенной контактной группы заизолируйте.
ФИОЛЕТОВЫЙ/ЖЕЛТЫЙ: ВХОД БЛОКИРОВКИ ЦЕПИ СТАРТЕРА (+)
Силовой ФИОЛЕТОВЫЙ провод 6-контактного разъема и ФИОЛЕТОВЫЙ/ЖЕЛТЫЙ провод основного разъ-
ема системы одновременно выполняют функцию включения стартера при дистанционном или автоматиче-
ском запуске двигателя, и функцию блокировки стартера в режиме охраны.
Перережьте провод, идущий от контакта 50/1 замка зажигания к соленоиду стартера автомобиля (на этом
проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК”, и
напряжение 0В, когда ключ зажигания находится в любом другом положении).
Подсоедините часть обрезанного провода, идущую от стартера, к ФИОЛЕТОВОМУ проводу 6-контактного
силового разъема системы. Подсоедините часть обрезанного провода, идущую от замка зажигания, к ФИО-
ЛЕТОВОМУ/ЖЕЛТОМУ проводу основного разъема системы.
