Sheriff ZX-900 - Инструкция (Страница 33)

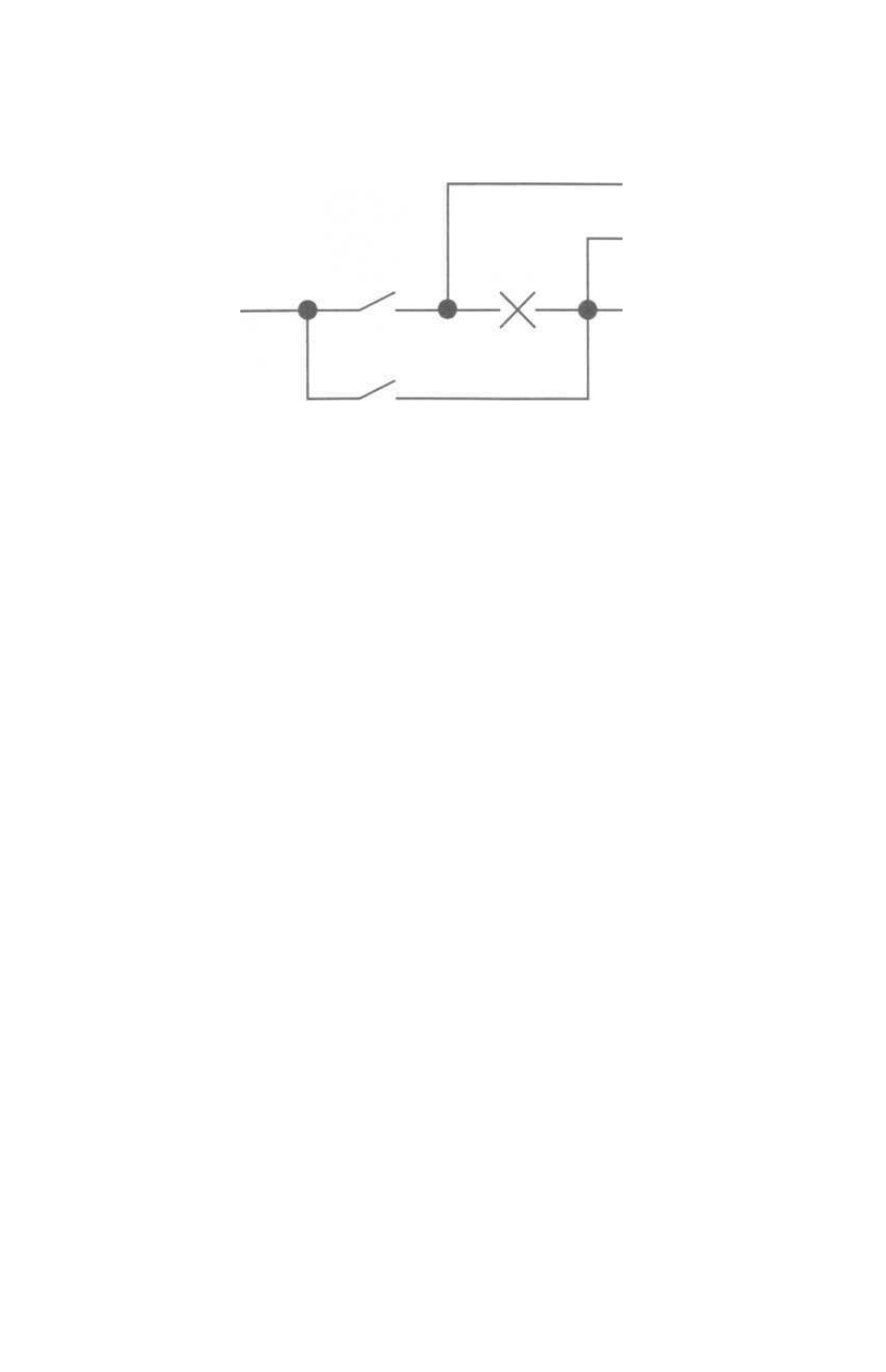

Пример использования линий IGN1(+) и IGN2(+) в режиме ТУРБОТАИМЕРА
или ТРИГГЕР1, ТРИГГЕР2 дистанционного управления зажиганием
+ВАТ: провод подачи
питания +12 В
на замок зажигания
IGN2(+)
выходной провод
"ЗАЖИГАНИЕ"
с замка зажигания
автомобиля
контакты дополнительного
реле управления режимов
"ТУРБОТАЙМЕР" каналов СН5, СН6
или "ТРИГГЕР" канала СН2
Использование датчика скорости
Если в Вашем автомобиле установлен электронный датчик скорости, Вы можете использо-
вать его в качестве инициатора автоматического запирания замков дверей в автомобиле или
включения режима Anti-Hi-Jack. Для этого
1) запрогромируйте функцию F15 INST (-) в режим "Вход спидометра",
2) подключите темно-зеленый провод с красной полосой к сигнальному проводу датчика
скорости автомобиля,
3) запрограмируйте требуемые функции F3.3/F18.4.
Комплектация ZX-900 SHERIFF
1. Брелок двусторонней связи с LCD-дисплеем (5 кн.)
2. Дополнительный брелок дистанционного управления (4 кн.)
3. Противоразбойный активный транспондер
4. Центральный процессорный модуль
5. Антенный модуль
6. Двухзоновый датчик удара
7. Светодиодный индикатор синего свечения
8. Сервисная кнопка VALET
9. Кнопка капота (багажника)
10. Комплект проводов
11. Руководство пользователя и инструкция по установке
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
- 3 3 -
