Инструкция по эксплуатации Sheriff ZX-900
Страница 30
Advertising
Дополнительные полезные схемы управления центральным замком

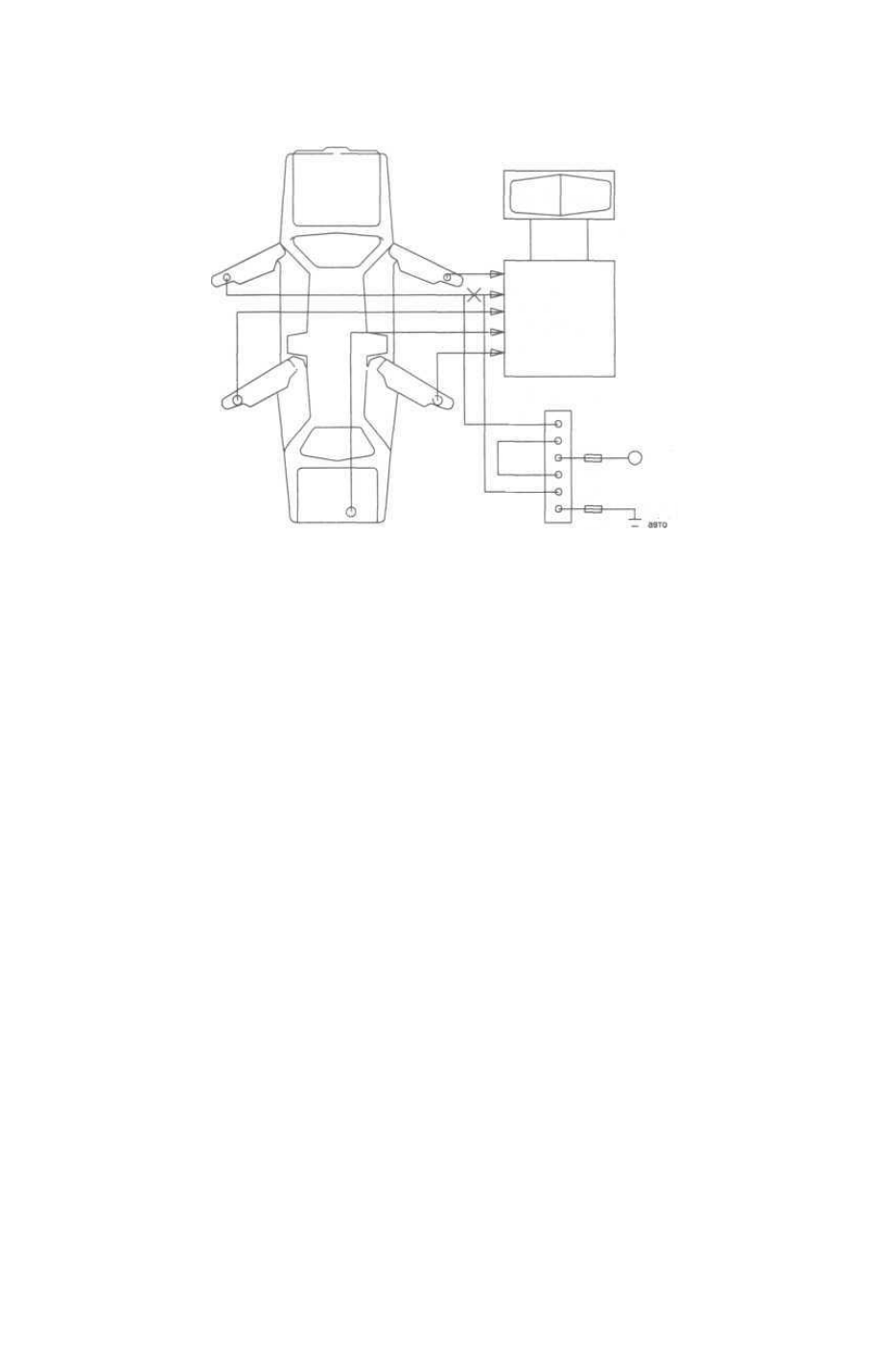

СХЕМА УПРАВЛЕНИЯ ВАКУУМНЫМИ СИСТЕМАМИ
Mercedes-Banz, Audi
- 30 -
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
корпус
авто
+ 12B
оранжевый
белый
зеленый
желтый
синий с белым
15А
синий
SHERIFF
штатный
модуль
вакуумного
компрессора
резать
LОCK
UNLОCK
15А
