Инструкция по эксплуатации Alligator M-600

Страница 14

Advertising

Подсоединение: Подсоедините БЕЛЫЙ/ЧЕРНЫЙ провод системы к Красному проводу сирены. Подсоеди-
ните Черный провод массы сирены к "массе".

ТЕМНО-СИНИЙ ПРОВОД: СИЛОВОЙ ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 (15А)

На ТЕМНО-СИНЕМ проводе появится сигнал определенной полярности на 1 секунду при нажатии и удер-

живании кнопки передатчика в течение 3 секунд при снятой охране и выключенном зажигании. Данный

выход системы предназначен для дистанционного открывания электрического замка крышки багажника
(если автомобиль им оборудован).
Примечание: Выход для отпирания крышки багажника будет также работать при включенном зажигании, но

только если в этот момент открыта одна из дверей автомобиля. Это предотвратит случайное открывание
багажника при движении автомобиля.

Если же данный выход системы активизирован при включенном режиме охраны, то в этом случае система
одновременно на 3 секунды отключит датчик удара и триггер капота/багажника для того, чтобы открывание
багажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт, сис-

тема опять автоматически возьмет эти цепи под охрану.

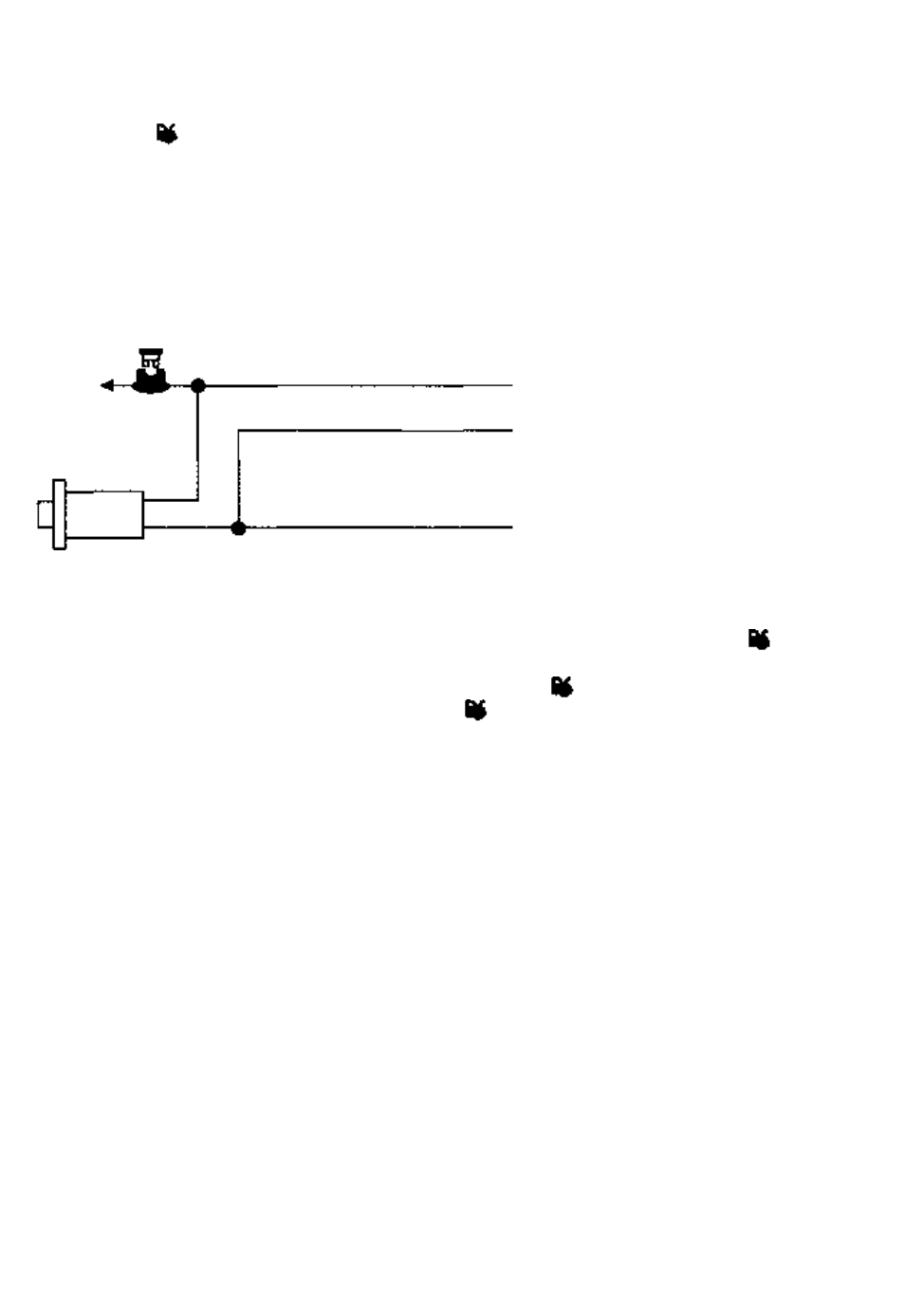

Подсоединение: Для дистанционного отпи-
рания замка багажника подсоедините ТЕМ-
НО-СИНИЙ провод и ТЕМНО-СИНИЙ/ ЖЕЛ-

ТЫЙ провод системы как показано на схеме.

2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-

ными иными дополнительными устройствами. Режим работы выхода канала 2 системы в этом случае
может быть запрограммирован при установке системы (программируемая функция № 17) как

• "импульсный" сигнал, активизируемый на 1 секунду или на все время, пока кнопка передатчика

удерживается в нажатом положении, но не более 25 секунд;

• "постоянный" сигнал, активизируемый при нажатии кнопки передатчика на 3 секунды и работаю-

щий до следующего нажатия и удерживания кнопки передатчика на 3 секунды.

Если выход канала 2 системы запрограммирован как "импульсный" или как "постоянный" сигнал:

• выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-

ном режиме охраны, при включенном или при выключенном зажигании и т.д.);

• для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания

системы, система автоматически отключит вход датчика удара и вход дополнительного датчика на все

время, пока выход канала 2 активизирован, + еще 3 секунды.

Подсоединение: Вы можете подсоединять ТЕМНО-СИНИЙ провод непосредственно к сильноточным це-
пям, к устройствам дистанционного запуска двигателя и к иным дополнительным устройствам. Выбор по-

лярности выхода дополнительного канала системы определяется подсоединением ТЕМНО-

СИНЕГО/ЖЕЛТОГО провода системы - к +12В через предохранитель для выхода канала 2 положительной
полярности, или к массе для выхода канала 2 отрицательной полярности.

ALLIGATOR M-600 "Инструкция по установке" rev. С

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

12B

ТЕМНО-СИНИЙ/ЖЕЛТЫЙ

ТЕМНО-СИНИЙ

к соленоиду замка

багажника

Кнопка

замка
