Инструкция по эксплуатации Alligator M-600
Страница 12
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-
вод для блокировки какой-либо иной цепи, кроме цепи стартера!
4) СЕРЫЙ провод может быть запрограммирован как
"отрицательный выход для управления внутри-
салонным освещением автомобиля" (программируемая функция № 19). В этом случае провод уже бо-
лее не управляться при нажатии кнопок передатчика, вместо этого СЕРЫЙ провод будет автоматически
замыкаться на "массу" на 30 секунд после снятия системы с охраны и импульсно при срабатывании систе-
мы, обеспечивая включения внутрисалонного освещения (при установке дополнительного реле).
Подсоединение: Под-
соедините СЕРЫЙ про-
вод к клемме № 86 до-
полнительного З0А реле
и подсоедините клемму
№ 85 реле к +12В через
предохранитель. Под-
соедините остальные
контакты реле в соот-
ветствии с полярностью
цепи внутрисалонного
освещения автомобиля
как показано на схемах.

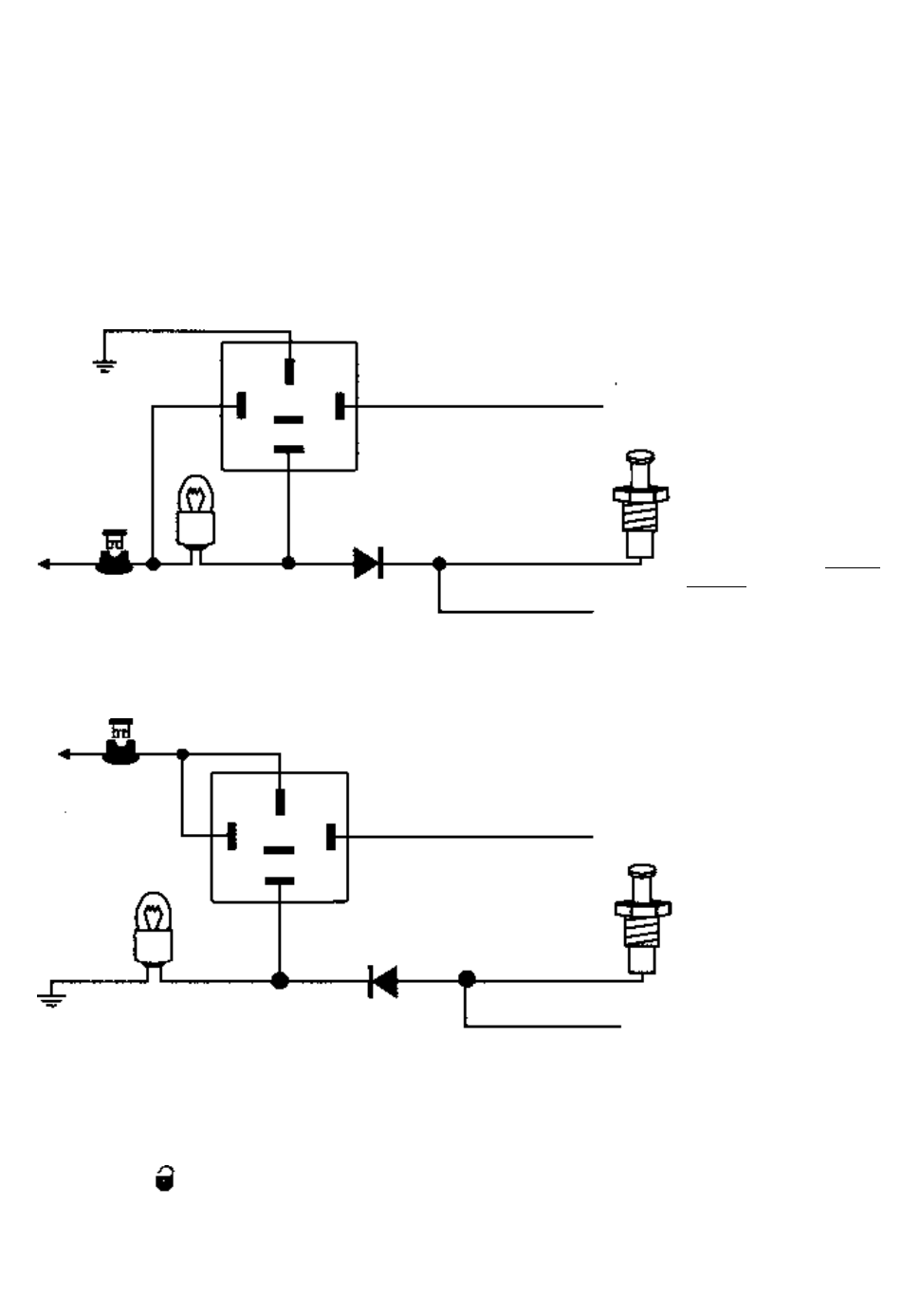

ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ
плафон освещения
салона
ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ
плафон освещения
салона
ВНИМАНИЕ: Обяза-
тельно используйте
диод для изолирования
цепи управления внут-
рисалонным освещени-
ем от цепи триггера
двери. В противном
случае не сможет пра-
вильно работать функ-
ция пассивной поста-
новки на охрану и функ-
ция автоматической по-
вторной постановки сис-
темы в режим охраны.
5) Если автомобиль оборудован электрическими стеклоподъемниками, СЕРЫЙ провод системы может
быть запрограммирован как
"отрицательный выход для закрывания окон автомобиля при поста-
новке системы на охрану" (программируемая функция № 19). В этом случае провод уже более не управ-
ляться при нажатии кнопок передатчика, вместо этого на этот провод будет автоматически подаваться по-
стоянный сигнал в течение 30 секунд после постановки системы на охрану с помощью брелка-передатчика.
Нажатие кнопки передатчика в течение этих 30 секунд остановит работу стеклоподъемников, не снимая
систему с охраны.
ALLIGATOR М-600 "Инструкция по установке" rev. С
© 2004 Saturn High-Tech, Inc. USA
30
86
85
87a
87
Концевой
выключатель
двери (-)
Диод 1N5301 (5А)
+12В
С Е Р Ы Й ("-")
КОРИЧНЕВЫЙ
+12В
30
86
85
87а
87
С Е Р Ы Й ("-")
Концевой
выключатель
двери (+)
ФИОЛЕТОВЫЙ
Диод 1N5301 (5А)
12
