Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-

томатически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3 секун-
ды.

Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-

томобиля, при замыкании которого на "массу" происходит закрывание окон. Подсоедините СЕРЫЙ провод к
данному проводу.

в) СЕРЫЙ провод может быть также запрограммирован как

"отрицательный выход для управления

пейджером". В этом случае он также уже более не управляться при нажатии кнопок передатчика, вместо
этого СЕРЫЙ провод будет автоматически замыкаться на "массу" при срабатывании системы.

+12В

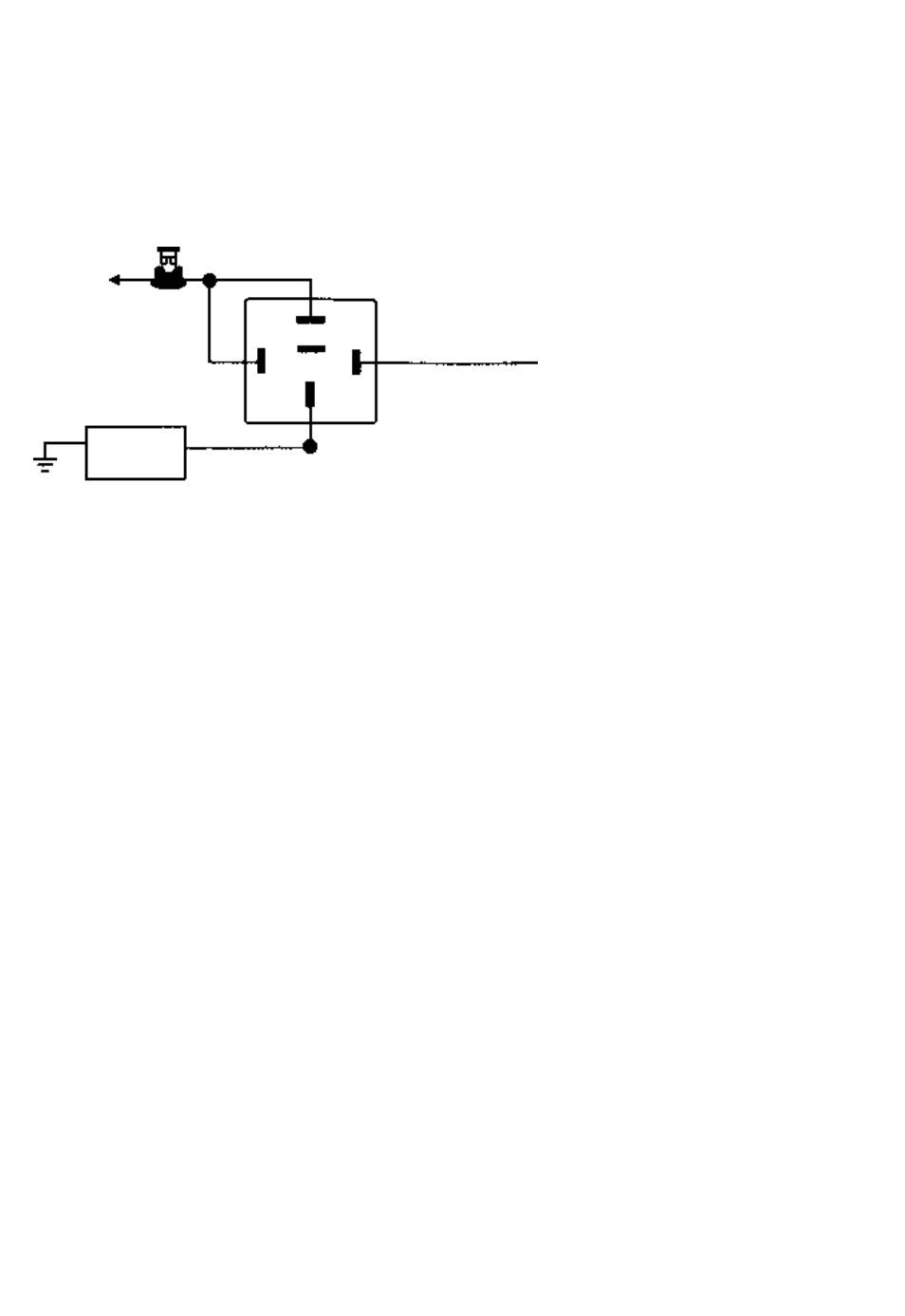

Подсоединение: Подсоедините СЕРЫЙ
провод к проводу отрицательного триг-
гера дополнительного пейджера. В том
случае, если пейджер управляется по-

ложительным триггером, используйте
дополнительное реле, как показано на
схеме.

ТЕМНО-СИНИЙ/ЖЕЛТЫЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА

КАНАЛА 2 СИСТЕМЫ

Подсоединение данного провода определяет полярность сигнала силового выхода канала 2 системы (см.

ТЕМНО-СИНИЙ провод ниже)

Подсоединение:

• Для того чтобы силовой выход канала 2 был

отрицательной полярности, подсоедините ТЕМНО-

СИНИЙ/ЖЕЛТЫЙ провод к "массе".

• Для того чтобы силовой выход канала 2 был

положительной полярности, подсоедините ТЕМНО-

СИНИЙ/ЖЕЛТЫЙ провод к +12В через предохранитель.

ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ

ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ

ОРАНЖЕВЫЙ/БЕЛЫЙ провод замыкается на "массу" при выключенном режиме охраны и служит для
управления нормально разомкнутым реле блокировки стартера. Это отрицательный транзисторный слабо-
точный выход (максимальный ток нагрузки 500 мА) и должен использоваться только для управления катуш-
кой реле.

Подсоединение: Подсоедините ОРАНЖЕВЫЙ/БЕЛЫЙ провод к контакту № 86 прилагаемого реле блоки-
ровки стартера. Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает на-
пряжение +12В, когда ключ зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряже-
ние 0В, когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое-

дините другую часть провода к контакту № 87 реле.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя,

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ОРАНЖЕ-
ВЫЙ/БЕЛЫЙ провод системы для блокировки какой-либо иной цепи, кроме цепи стартера.

БЕЛЫЙ/ЧЕРНЫЙ ПРОВОД: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ (1А)
Проложите этот провод через резиновую втулку в теплоизоляционной перегородке к месту установки сире-

ALLIGATOR М-600 "Инструкция по установке" rev. С

© 2004 Saturn High-Tech, Inc. USA

87

87а

85

30

86

СЕРЫЙ ("-")

+12В

пейджер

13
