Инструкция по эксплуатации Alligator M-600
Страница 11
• Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убе-
дитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с ра-
ботающим двигателем.
• После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После этого
отключите канал 3 системы, нажав кнопку и кнопку передатчика одновременно на 2 секунды. Дви-
гатель будет продолжать работать.
Для реализации данной функции:
a) Запрограммируйте выход канала 3 системы (СЕРЫЙ провод) как "постоянный";
b) Подсоедините СЕРЫЙ провод системы к клемме № 85 дополнительного реле.
c) Подсоедините клеммы № 86 и № 30 реле к проводу от замка зажигания, на который поступает напряже-
ние +12В, когда ключ зажигания находится в положениях "BKЛ (ON) и "ЗАПУСК" (CRANK) и присутствует
напряжение 0В, когда ключ зажигания находится в любом ином положении. Подсоедините клемму № 87

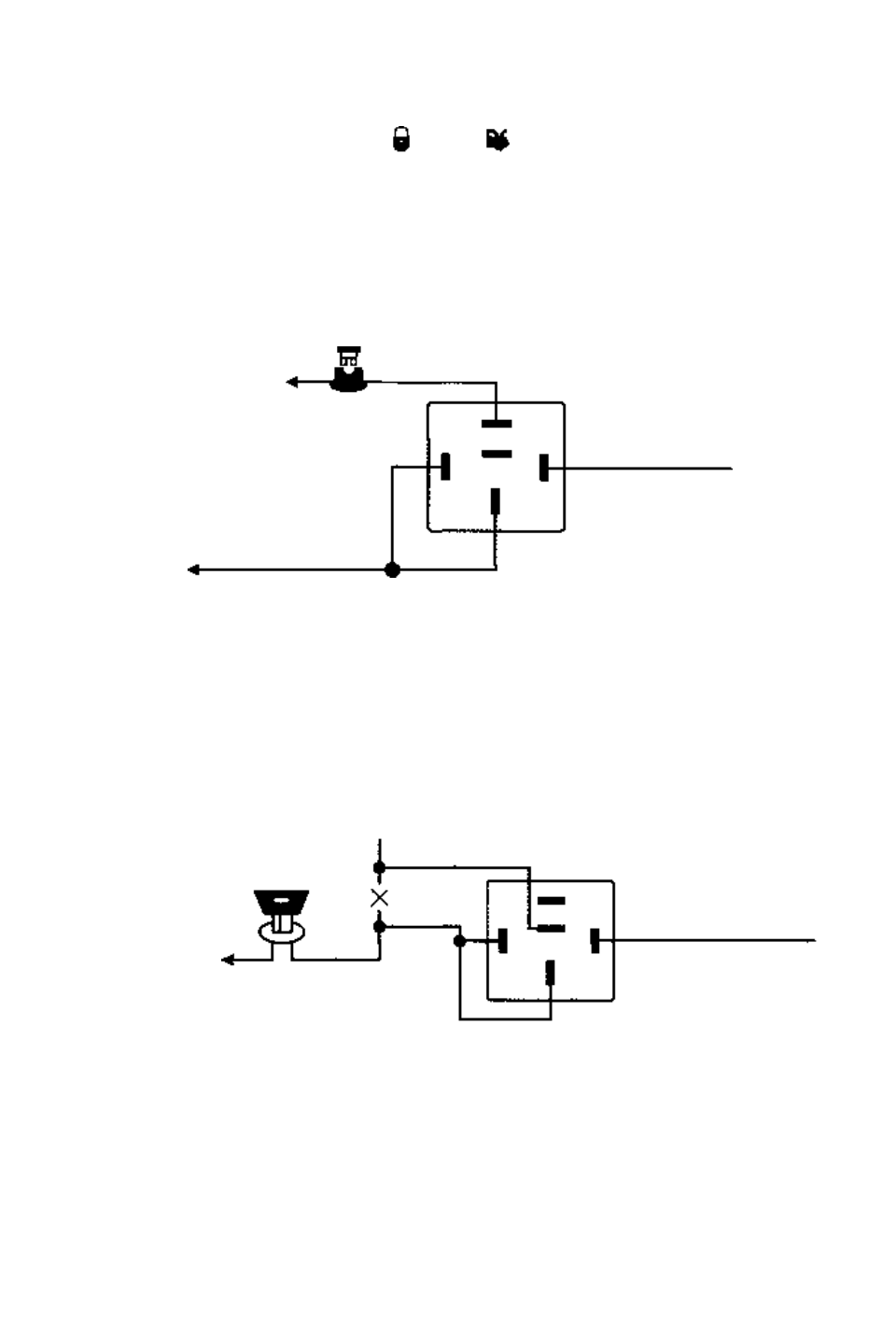

реле к постоянному питанию +12В через предохранитель как показано на схеме ниже.
+
12В
ВНИМАНИЕ: данное дополнительное реле должно быть подключено ДО места подключения цепи блоки-
ровки зажигания (если данная цепь используется).
3) СЕРЫЙ провод может быть также запрограммирован как
"отрицательный выход при включенном
режиме охраны" (программируемая функция № 19). В этом случае провод уже более не управляться при
нажатии кнопок передатчика; вместо этого этот провод будет автоматически замыкаться на "массу" при
включенном режиме охраны и может использоваться для управления дополнительным нормально замкну-
тым реле блокировки стартера.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-
пользоваться только для управления катушкой дополнительного реле.
Ключ
зажигания
+12
В от
аккумулятора
дополнительное нормально
замкнутое реле блокировки
стартера
+12 В при ключе
зажигания в
положении "Старт"
Подсоединение: Подсоедините СЕРЫЙ провод системы к клемме № 86 дополнительного реле. Подсоеди-
ните клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ
зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряжение 0В, когда ключ зажига-
ния находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87А реле. Подсое-
дините другую часть провода к клемме № 30 реле как показано на схеме.
ALLIGATOR M-600 "Инструкция по установке" rev. С
© 2004 Saturn High-Tech, Inc. USA
С Е Р Ы Й ("-")
87
87a
86
85
30
разрезать
С Е Р Ы Й ("-")
87а
85
30
86
87
к замку зажигания
11
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
Стартер
