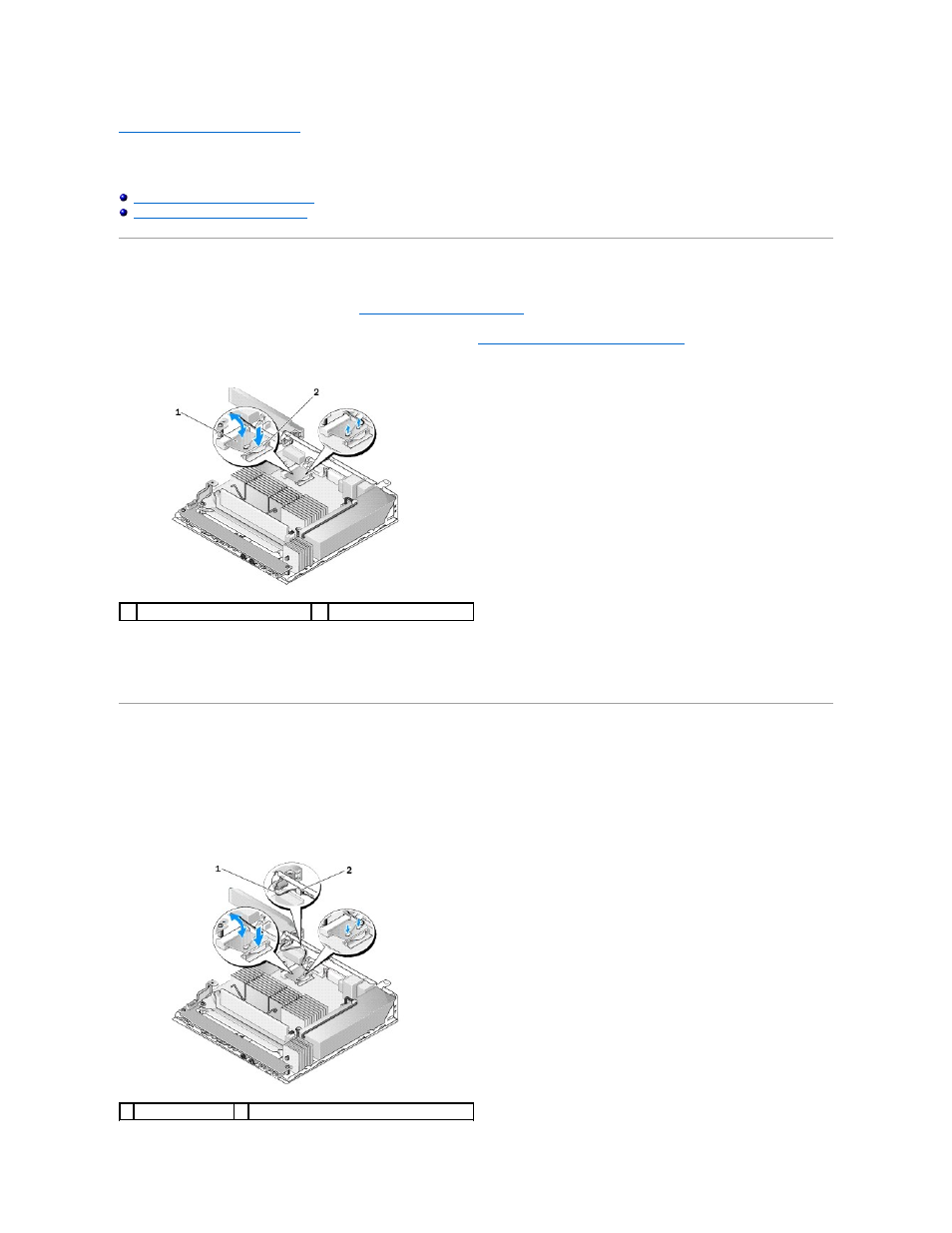

Плата беспроводной связи
Руководство по обслуживанию компьютера Dell™ OptiPlex™ FX160/160
Извлечение платы беспроводной связи
Установка платы беспроводной связи
Извлечение платы беспроводной связи
1.
Выполните процедуру
, описанную в разделе
Приступая к работе с компьютером
.
2.
Извлеките кронштейн жесткого диска
, если он установлен (см. раздел
Снятие кронштейна жесткого диска в сборе
).
3.
Тяните за металлический зацеп до тех пор
, пока плата беспроводной связи не поднимется до угла 45 градусов.
4.
Извлеките плату из разъема на системной плате
.
5.
Отсоедините антенные кабели от платы беспроводной связи
.
Установка платы беспроводной связи
1.
Подключите белый антенный кабель к разъему
, помеченному белым треугольником, а черный антенный кабель - к разъему, помеченному черным
треугольником
.
2.
Вставьте плату беспроводной связи в соответствующий разъем на системной плате под углом
45 градусов.
3.
Надавив на плату
, вставьте ее до щелчка.
1
Плата беспроводной связи
2
Металлический зацеп
1 Антенные кабели
2 Зацеп и металлическая кабельная муфта
