Кронштейн жесткого диска в сборе (дополнительно)
Руководство по обслуживанию компьютера Dell™ OptiPlex™ FX160/160
Снятие кронштейна жесткого диска в сборе
Установка кронштейна жесткого диска
Снятие жесткого диска
Установка жесткого диска
Снятие вентилятора жесткого диска
Установка вентилятора жесткого диска

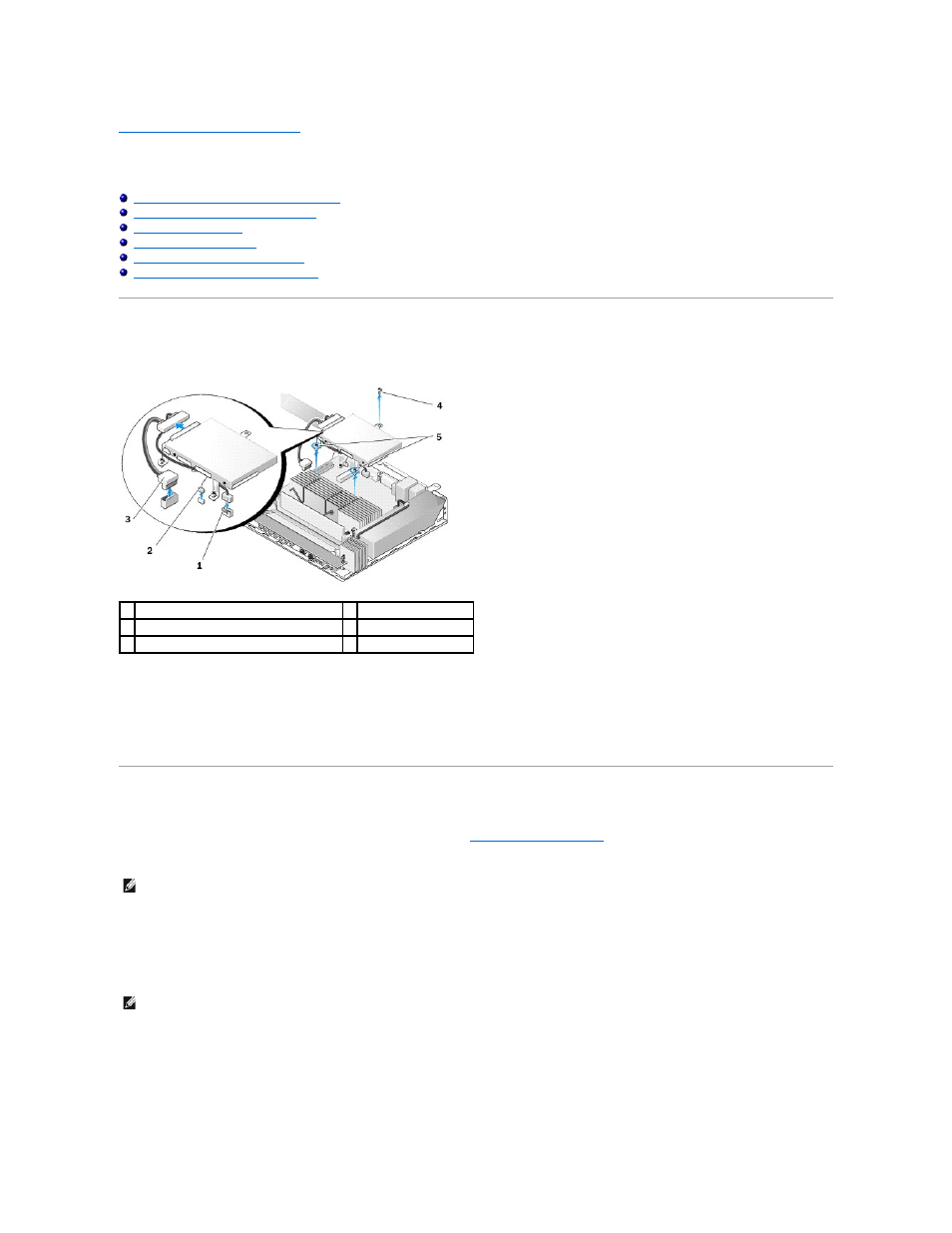

Снятие кронштейна жесткого диска в сборе
1. Ослабьте два невыпадающих винта кронштейна и выкрутите винт , с помощью которого кронштейн крепится к задней панели.
2. Осторожно поднимите кронштейн и отсоедините кабели от системной платы .
a. Отсоедините кабель передачи данных SATA от разъема на системной плате.
b. Отсоедините кабель питания диска SATA от разъема на системной плате.
c. Отсоедините кабель вентилятора жесткого диска от разъема на системной плате .
Установка кронштейна жесткого диска
1. Подсоедините кабели жесткого диска к системной плате (см. раздел Разъемы на системной плате ).
a. Подсоедините кабель передачи данных SATA к системной плате.
b. Подсоедините кабель питания диска SATA к системной плате.
c. Подсоедините кабель вентилятора жесткого диска к системной плате .
2. Установите кронштейн в сборе вместо системной платы , совместив два невыпадающих винта на ножке кронштейна с резьбовыми отверстиями на
системной плате , а отверстие в верхней части кронштейна - с резьбовым отверстием в верхней части задней панели корпуса.
3. Затяните два невыпадающих винта , которыми кронштейн крепится к системной плате, и установите винты, которыми кронштейна крепится к
задней панели .
.
1 Кабель питания жесткого диска SATA 2 Кабель вентилятора
3 Кабель передачи данных SATA 4 Резьбовая скоба
5 Невыпадающие винты (2)
ПРИМЕЧАНИЕ . Проложите кабель питания диска SATA под фиксатором кабеля кронштейна жесткого диска.
ПРИМЕЧАНИЕ . Проверьте прокладку кабелей перед креплением кронштейна жесткого диска к системной плате . Убедитесь в том, что при
установке кронштейна кабели не были зажаты .
