Снятие жесткого диска, Установка жесткого диска – Инструкция по эксплуатации Dell OptiPlex FX160 (Late 2008)
Страница 14

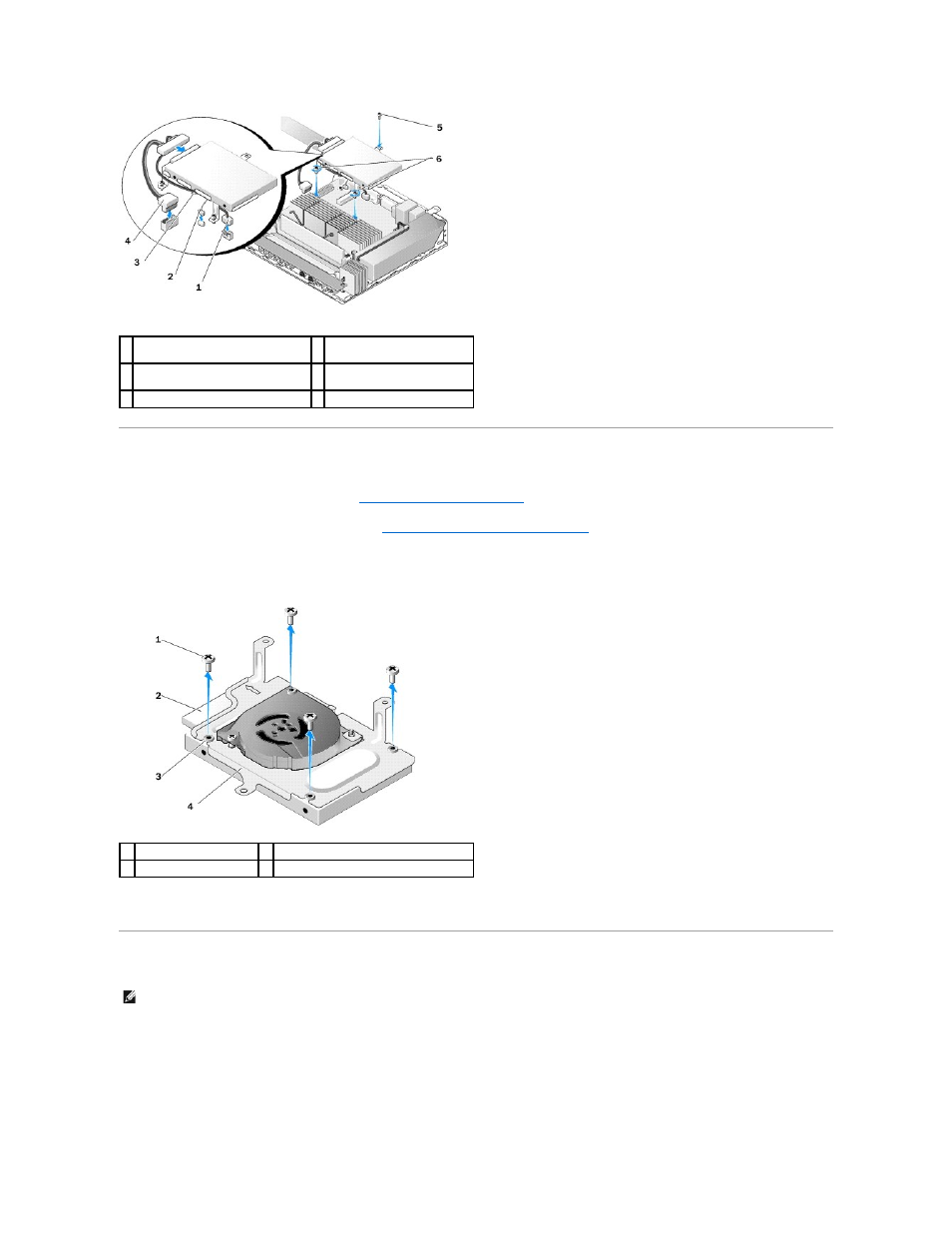

Снятие жесткого диска
1.
Выполните процедуру
, описанную в разделе
Приступая к работе с компьютером
.
2.
Извлеките кронштейн жесткого диска
(см. раздел
Снятие кронштейна жесткого диска в сборе
).
3.
Отключите кабель питания и кабель передачи данных
SATA от жесткого диска.
4.
Выкрутите четыре винта
, с помощью которых жесткий диск крепится к кронштейну в сборе.
5.
Извлеките жесткий диск из кронштейна
.
Установка жесткого диска
1.
Замените все поврежденные или утерянные резиновые шайбы на кронштейне жесткого диска
.
2.
Поместите жесткий диск на салазки
, расположив его вверх стороной, на которой находится метка, а стороной с разъемами кабелей - к открытой
стороне кронштейна
.
3.
Закрепите жесткий диск на кронштейне
, зафиксировав его четырьмя винтами через резиновые шайбы.
1 Кабель питания жесткого диска
SATA
2 Кабель вентилятора
3 Фиксатор кабеля
4 Кабель передачи данных
SATA
5 Резьбовая скоба
6 Невыпадающие винты (2)
1 Винты (4)
2 Разъем для жесткого диска
3 Резиновые шайбы (4)
4 Кронштейн жесткого диска в сборе
ПРИМЕЧАНИЕ
.
Комплекты поставки сменных жестких дисков могут включать резиновые шайбы
. В случае повреждения или утери шайб из
кронштейна жесткого диска их необходимо заменить
.
